Kasutusjuhend SIPLACE SX1/SX2 5 Masinaga töötamine Alates tarkvaraversioonist SC.710.0 Välja anne 12/2016 5.3 SIPLACE-liini sisselülitamine 213 5.3.3 Kasut ajate klassifit seerimine T eatud kindlaid funktsioone või menüü…
5 Masinaga töötamine Kasutusjuhend SIPLACE SX1/SX2
5.3 SIPLACE-liini sisselülitamine Alates tarkvaraversioonist SC.710.0 Väljaanne 12/2016
212
5.3 SIPLACE-liini sisselülitamine
5.3.1 Programmi SIPLACE Pro Line Control GUI käivitamine
Käivitage liiniarvutis programm SIPLACE Pro Line Control GUI
Windowsi startmenüü kaudu:
Start --> Programs --> SIPLACE Pro --> LCGUI
või
desktopil oleva ikooniga .
Sisestage kasutaja andmed.
Süsteem võtab nüüd ühendust SIPLACE Pro serveriga ja avab kasutajaliidese.
5.3.2 Mida tuleb enne jaamade sisselülitamist jälgida
5
Kontrollige, kas jaamad on elektri- ja suruõhutoite külge ühendatud.
Teostage jaamadel visuaalne kontrollimine. Tehke kindlaks, et portaalide liikumispiirkonda-
des ei esine takistusi.
Tehke kindlaks, et kõigi tööpeade Z-teljed paiknevad kõige ülemistes lõppasendites.
Lisavarustusse kuuluva Waffle Packi vahetiga: Enne masina sisselülitamist lülitage alati sisse
Waffle Packi vaheti.
ETTEVAATUST!
Viige palun enne jaamade sisselülitamist läbi järgmised töösammud.
Kasutusjuhend SIPLACE SX1/SX2 5 Masinaga töötamine
Alates tarkvaraversioonist SC.710.0 Väljaanne 12/2016 5.3 SIPLACE-liini sisselülitamine
213
5.3.3 Kasutajate klassifitseerimine
Teatud kindlaid funktsioone või menüüsid tohib tööle rakendada või ette kutsuda üksnes selleks
väljakoolitatud personal. Seejuures eristatakse järgmisi käsitsemistasandeid:
–Tootmine
– Laiendatud tootmine
– Teenindus (klient)
– Teenindus (SIPLACE)
Käsitsemistasandeid "Laiendatud tootmine" ja "Teenindus (klient)" on võimalik salasõnaga kaitsta.
Operaatoritase "Teenindus (SIPLACE)" on juba kaitstud salasõnaga.
Vt kasutajate klassifitseerimise kohta üksikasjalikku kirjeldust jaotisest 5.1
, lk 205.
5.3.4 Jaama sisselülitamine ja jaamatarkvara kasutajaliidese käivitamine
5
Lülitage jaam pealülitist sisse.
Kontrollige pärast sisselülitamist, kas manomeetrid näitavad nõutavat töörõhku.
Laetakse jaamaarvuti tarkvara ja jaamatarkvara kuvab vaate "Tootmine" käsitsemistasandi
"Tootmine" jaoks (vt järgmist joonist).
ETTEVAATUST!
Sideprobleemid jaamade sisselülitamise ajal.
Jaama varajane sisselülitamisest võib kaasa tuua sideprobleeme.
Lülitage jaam sisse alles siis, kui SIPLACE Pro arvuti monitorile kuvatakse "Desktop",
5 Masinaga töötamine Kasutusjuhend SIPLACE SX1/SX2
5.3 SIPLACE-liini sisselülitamine Alates tarkvaraversioonist SC.710.0 Väljaanne 12/2016
214
5

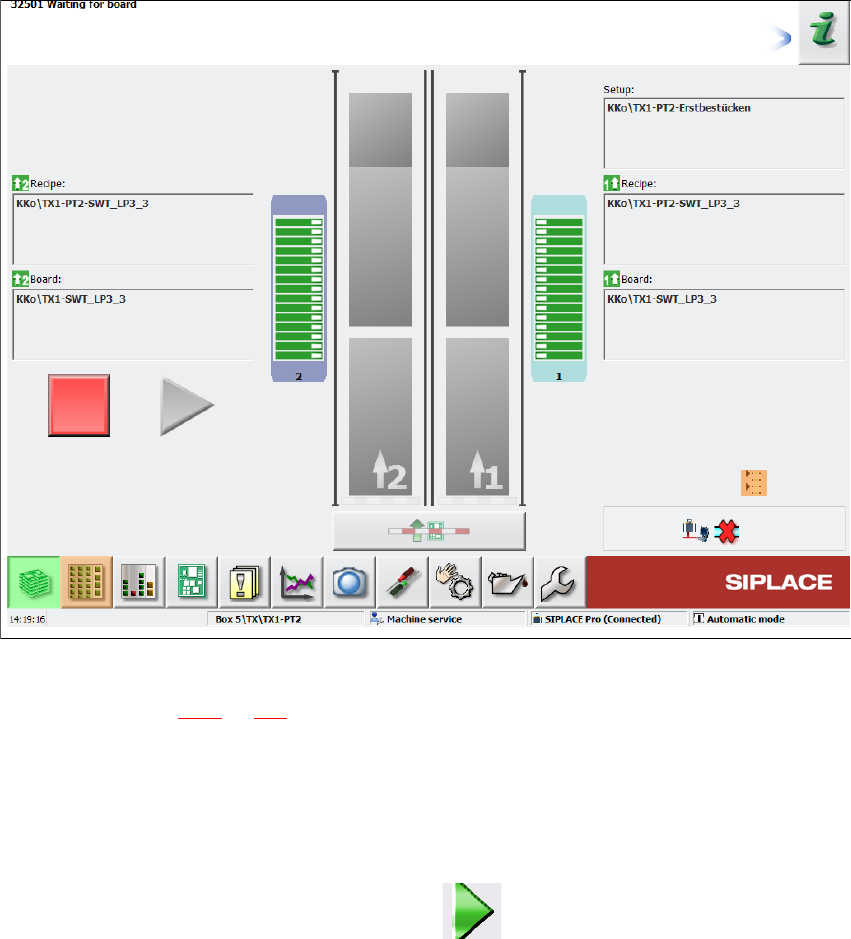

Jn 5.3 - 1 Vaade "Tootmine" pärast jaamatarkvara laadimist (SIPLACE X4i näitel)
Olekuväljal (vt lõiku 5.5.1, lk 219) näidatakse jaama aktuaalset seisundit ja tegevuste seisundit,
mida ta teostama peab.
Vajutage start-nuppu, kui näete juhist "Press Start button".
Start-nupud asuvad sisendiküljel, väljundiküljel ning jaama vasakul ja paremal küljel asuvatel
käsitsemispaneelidel.
Viiakse läbi referentseerimiskäik. Pärast referentseerimiskäigu teostamist on jaam töövalmis.
Kasutajaliidese tööpiirkonda kuvatakse ikoon (aktiveeritud).
