5 Masinaga töötamine Kasutusjuhend SIPLACE SX1/SX2 5.7 Signaalheliga indikaatortuled Alates tarkvaraversioonist SC.710.0 Väljaanne 12/2016 230 5.7 Signaalheliga indikaatortuled 5.7.1 Ülevaade Need märgula mbid näitavad m…
Kasutusjuhend SIPLACE SX1/SX2 5 Masinaga töötamine
Alates tarkvaraversioonist SC.710.0 Väljaanne 12/2016 5.6 Alarmiinfo ja onlain-abi
229
5.6.3 Onlain-abi alarmiinfo värvikoodide tähendused
5
5.6.4 Kontekstitundlik onlain-abi
Klõpsake aktuaalse vaate kohta informatsiooni kuvamiseks ikoonile , et käivitada jaamaar-
vuti abisüsteem. Avaneb alarmiinfot sisaldav abisüsteemi põhiaken. Informatsioon kehtib vaate
kohta, mida hetkel kuvatakse ja millest abi käivitati. Kasutage onlain-abi sisu vaatamiseks sisu-
korda, indeksregistrit ja otsingufunktsiooni.
Teksti esiletõstmine Tähendus
Punane tekst Alarminumber ja teade
Must tekst Võimalik(ud) alarmipõhjus(ed)
Roheline tekst Juhised alarmi kõrvaldamiseks
Siniselt allajoonitud tekst Täiendava informatsiooni ettekutsumine
5 Masinaga töötamine Kasutusjuhend SIPLACE SX1/SX2
5.7 Signaalheliga indikaatortuled Alates tarkvaraversioonist SC.710.0 Väljaanne 12/2016
230
5.7 Signaalheliga indikaatortuled
5.7.1 Ülevaade
Need märgulambid näitavad masina tööolekuid ja talitlushäireid. Signaaltuli
näitab häire tekkimist. SIPLACE'i masinatele saab paigaldada kahe- või kolmevärvilise indikaa-
torlambi. Vastav indikaatorlambi süsteem (kahe- või kolmevärviline) seatakse automaatses sea-
distuses, vt jaama tarkvara paigaldusjuhendit, artikkel nr 00196771-xx.
5.7.1.1 Kahevärviline indikaatorlamp (standard)
Jn 5.7 - 1 Töörežiimide märgutuled
L1 vasak indikaatorlamp
L3 parem indikaatorlamp
T Trükkplaatide liikumissuund
(L1)
(L2)
Kasutusjuhend SIPLACE SX1/SX2 5 Masinaga töötamine
Alates tarkvaraversioonist SC.710.0 Väljaanne 12/2016 5.7 Signaalheliga indikaatortuled
231

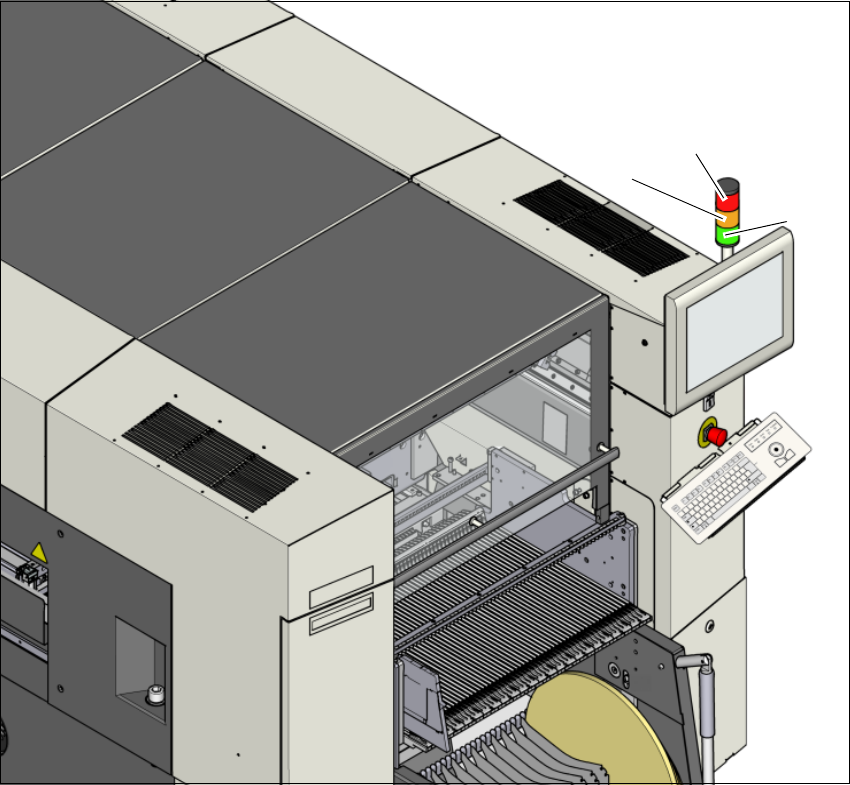

5.7.1.2 Kolmevärviline indikaatorlamp (lisavarustus)
Jn 5.7 - 2 Töörežiimide märgutuled
L1 punane indikaatorlamp
L2 kollane indikaatorlamp
L3 roheline indikaatorlamp
(L2)
(L1)
(L3)
