6.1.1.7 Asukoha tuvastamine
Imiotsakute vahetusmehhanismi igal magasinil on kaks koordinaatmärki: üks positsiooni ja üks
nurgaasendi kindlaksmääramiseks.
6

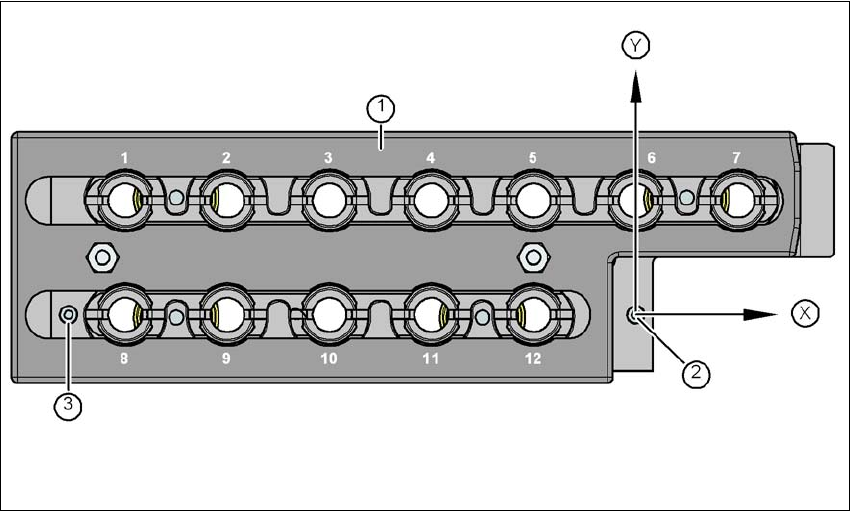

Jn 6.1 - 5 Imiotsakute magasin: pesade numeratsioon, koordinaatmärgid asukoha ja nurga määramiseks
(1) Asendi „salv vabastatud" lukustusplaat
(2) Koordinaatmärgid asukoha määramiseks
(3) Koordinaatmärk nurgaasendi määramiseks
6 Jaamapikendused Kasutusjuhend SIPLACE SX1/SX2
6.1 Imiotsakute vahetaja Alates tarkvaraversioonist SC.710.0 Väljaanne 12/2016
276
6.1.2 SIPLACE SpeedStar C&P20 P imiotsakute vahetaja
See imiotsakute vahetusmehhanism mahutab 4 magasini, igaüks 20 imiotsakugaraažiga. Maga-
sinid paiknevad ühisel kanduril. Nad on kahe silindertihvti abil tsentreeritud ja 4 trukiga fikseeritud.
Täpne positsioon määratakse kindlaks igal magasinil oleva kahe koordinaatmärgiga. Imiotsakute
vahetusmehhanismi kerel jälgitakse magasinide õiget asendit mikrolülititega, et vältida ladumis-
pea kokkupõrget võimaliku väljaulatuva magasiniga. Kõik magasinide asukohad peavad olema
täidetud, kuna puuduvate või ebaõigesti paigaldatud magasinide korral seiskab kaitseahel ma-
sina. Paigaldatud imiotsakujaamal saab SpeedStari imiotsakutelt komponente maha puhuda ja
imiotsakuid maha tõmmata ning välja visata.
6
ETTEVAATUST!
Kasutage koos SpeedStariga ainult seda imiotsaku vahetajat.
Kasutusjuhend SIPLACE SX1/SX2 6 Jaamapikendused
Alates tarkvaraversioonist SC.710.0 Väljaanne 12/2016 6.1 Imiotsakute vahetaja
277
6.1.2.1 C&P20 P imiotsakuvahetaja
Toote nr 03103649-xx Imiotsakute vahetaja põhikonstruktsioon CP/kõik - lühike
Toote nr 03101503-xx Imiotsakumagasin 40xx koos 20 garaažiga
6
Jn 6.1 - 6 SIPLACE SpeedStar C&P20 P imiotsakute vahetaja
6.1.2.2 Tehnilised andmed
6
Imiotsakute vahetusmehhanism SIPLACE SpeedStari jaoks
Mõõtmed (pikkus x laius x kõrgus) 314 x 94,5 x 68,6 mm
Imiotsakupesade arv 80
Imiotsakumagasinide arv 4
Imiotsakute tüübid 40xx
Imiotsaku vahetamise aeg u 2 s imiotsaku kohta
Suruõhuühendus 0,45 MPa (4,5 bar)
