Kasutusjuhend SIPLACE SX1/SX2 6 Jaamapikendused Alates tarkvaraversioonist SC.710.0 V äljaanne 12/2016 6.1 Imiotsakute vahetaja 283 6.1.3 Imiot sakute vahetusmehhanism SIPLACE MultiSt ar CPP jao ks 6.1.3.1 Imiot sakute v…
6 Jaamapikendused Kasutusjuhend SIPLACE SX1/SX2
6.1 Imiotsakute vahetaja Alates tarkvaraversioonist SC.710.0 Väljaanne 12/2016
282
Asetage magasin trukikuulidele (pos 5 Jn 6.1 - 8, lk 281).
Vajutage magasin ühtlaselt alla, et plõkskinnituste kuulid haaraksid kõiki plõkskinnitusi ühe-
aegselt.
6.1.2.7 Asukoha tuvastamine
Imiotsakute vahetusmehhanismi igal magasinil on kaks koordinaatmärki: üks positsiooni ja üks
nurgaasendi kindlaksmääramiseks.
6
Jn 6.1 - 9 Imiotsakute magasin: pesade numeratsioon, koordinaatmärgid asukoha ja nurga määramiseks
(1) Asendi „salv vabastatud" lukustusplaat
(2) Koordinaatmärgid asukoha määramiseks
(3) Koordinaatmärk nurgaasendi määramiseks
Kasutusjuhend SIPLACE SX1/SX2 6 Jaamapikendused
Alates tarkvaraversioonist SC.710.0 Väljaanne 12/2016 6.1 Imiotsakute vahetaja
283
6.1.3 Imiotsakute vahetusmehhanism SIPLACE MultiStar CPP jaoks
6.1.3.1 Imiotsakute vahetusmehhanism 4 magasiniga CPP korral
Toote nr 00519841-xx Imiotsakute vahetusmehhanism CPP positsiooni 1 või 2
Toote nr 00519842-xx Imiotsakute vahetusmehhanism CPP positsiooni 3 või 4
või 6
Toote nr 03103649-xx Imiotsakute vahetaja põhikonstruktsioon CP/kõik - lühike
6

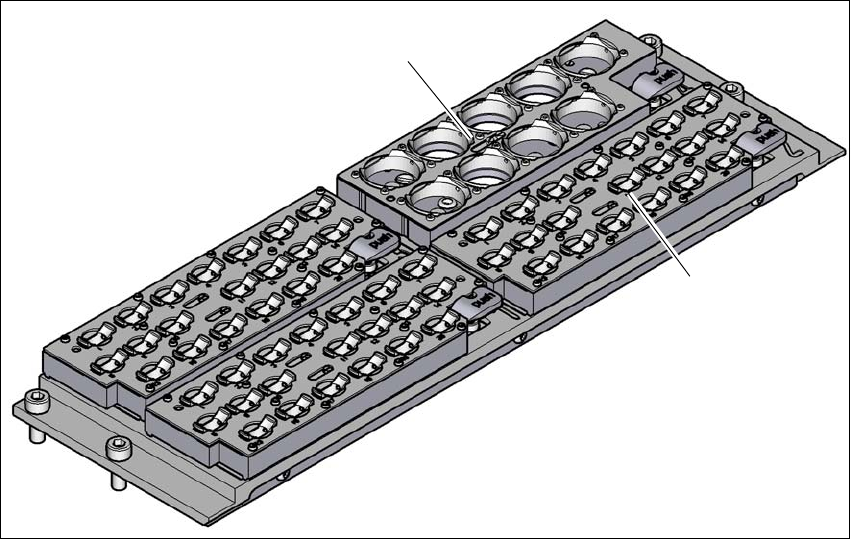

Jn 6.1 - 10 Imiotsakute vahetusmehhanism 4 magasiniga SIPLACE MultiStari korral
(1) Imiotsakumagasin 20xx-imiotsakute jaoks
(2) Imiotsakumagasin 28xx-imiotsakute jaoks
Magasinid on paigaldatud ühisele kandurplaadile, on kahe silindertihvtiga tsentreeritud ja 4 tru-
kiga fikseeritud. Täpne positsioon määratakse kindlaks igal magasinil oleva kahe koordinaatmär-
giga. Kandurplaadil kerel jälgitakse magasinide õiget asendit mikrolülititega, et vältida ladumispea
kokkupõrget võimaliku väljaulatuva magasiniga. Kõigi 4 magasini asukohad peavad olema täide-
tud, kuna puuduvate või ebaõigesti paigaldatud magasinide korral seiskab kaitseahel masina.
Imiotsakute vahetusmehhanism tuvastab imiotsakumagasini koodi alusel, kas imiotsakumagasin
on ette nähtud 20xx-imiotsakutele 28xx-imiotsakutele.
Imiotsakujaamas saab komponente imiotsakutelt maha puhuda. Seal saab imiotsakuid maha
tõmmata ja jäätmekarpi visata.
(1)
(2)
6 Jaamapikendused Kasutusjuhend SIPLACE SX1/SX2
6.1 Imiotsakute vahetaja Alates tarkvaraversioonist SC.710.0 Väljaanne 12/2016
284
6.1.3.2 12 garaažiga imiotsakumagasin 20xx imiotsakute jaoks
6
Jn 6.1 - 11 Imiotsakumagasin 12 garaažiga 20xx imiotsakute jaoks - lukustusplaat avatud
(1) 12 garaaži 20xx-imiotsakute jaoks
(2) Koordinaatmärgid (nähtavad ainult avatud lukustusplaadiga)
(3) Lukustusplaat
