6 Jaamapikendused Kasutusjuhend SIPLACE SX1/SX2 6.1 Imiotsakute vahetaja Alates tarkva raversioonist SC.710.0 Väljaanne 12/2016 292 6.1.3.10 Asukoha tuvast amine Imiotsakute vahe tusmehhanismi igal mag asinil on kaks koo…
Kasutusjuhend SIPLACE SX1/SX2 6 Jaamapikendused
Alates tarkvaraversioonist SC.710.0 Väljaanne 12/2016 6.1 Imiotsakute vahetaja
291
6

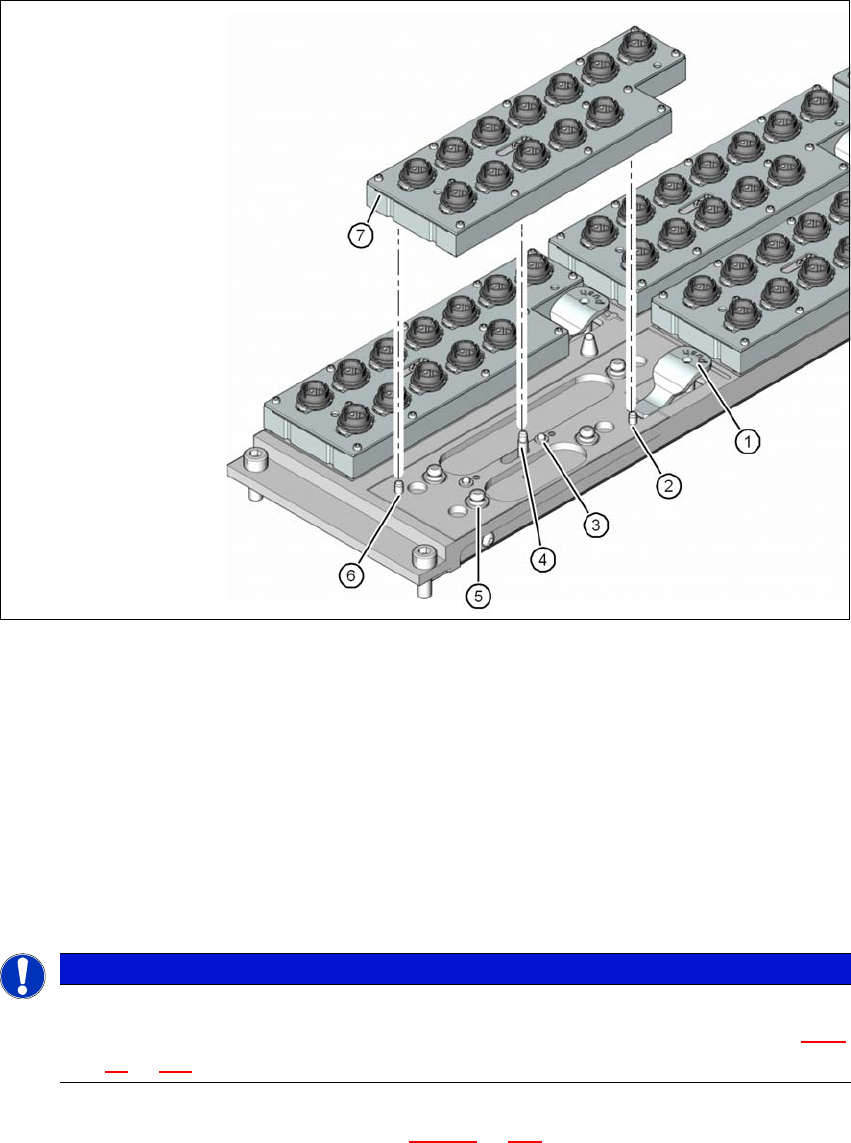

Jn 6.1 - 16 Magasini vahetamine
(1) Hoob magasini tõstmiseks
(2) Silindertihvt magasini ava jaoks
(3) Vedrutihvt magasinituvastuse ja ohutusahela mikrolüliti vallandamiseks
(4) Liugurmehhanismi tihvt, nihutab lukustusplaati
(5) Plõkskinniti kuul
(6) Silindertihvt magasini pilu jaoks
(7) Asendi „salv lukustatud" lukustusplaat
6
6
Asetage magasin trukikuulidele (pos 5 Jn 6.1 - 16, lk 291).
Vajutage magasin ühtlaselt alla, et plõkskinnituste kuulid haaraksid kõiki plõkskinnitusi ühe-
aegselt.
JUHIS
Nihutage lukustusplaat asendisse "Magasin lukustatud".
Joondage enne sisestamist magasin välja nii, tsentreerimistihvtid (pos 2 ja 6 Jn 6.1 -
16, lk 291) libisevad tsentreerimisavadesse ja pikiavasse.
6 Jaamapikendused Kasutusjuhend SIPLACE SX1/SX2
6.1 Imiotsakute vahetaja Alates tarkvaraversioonist SC.710.0 Väljaanne 12/2016
292
6.1.3.10 Asukoha tuvastamine
Imiotsakute vahetusmehhanismi igal magasinil on kaks koordinaatmärki: üks positsiooni ja üks
nurgaasendi kindlaksmääramiseks.
6

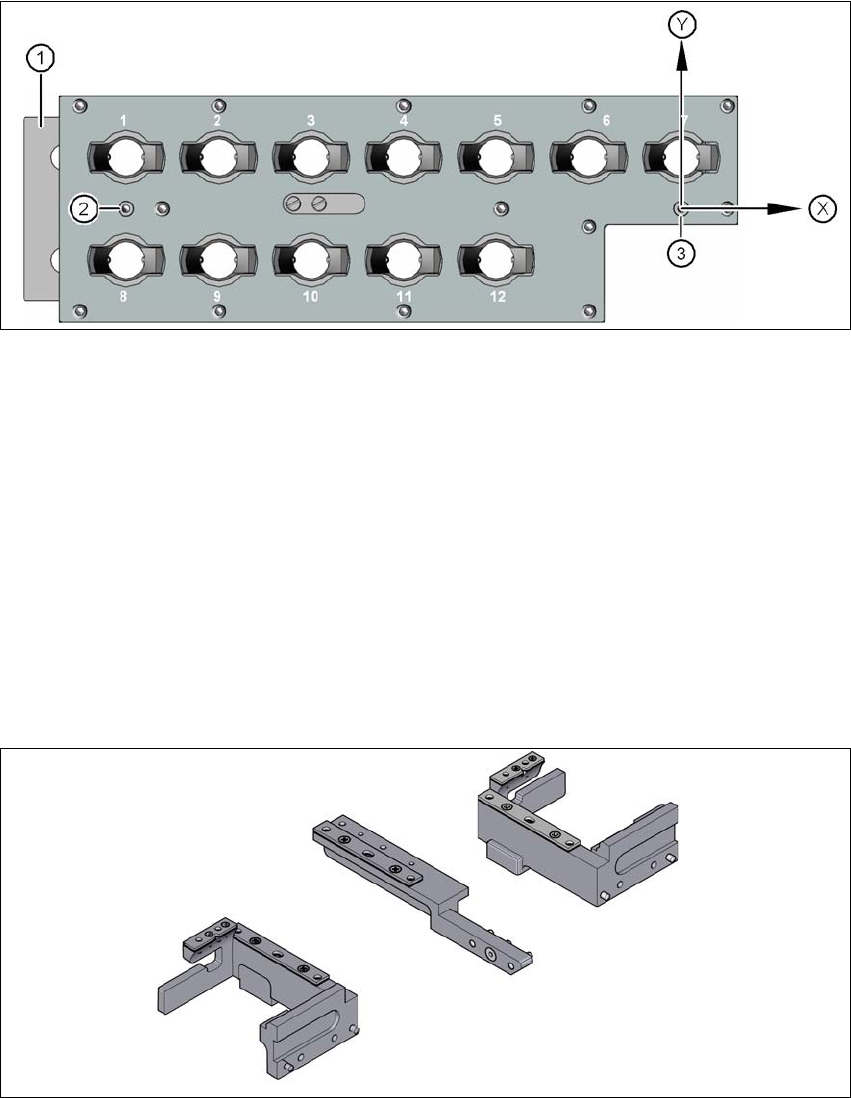

Jn 6.1 - 17 Imiotsakute magasin - koordinaatmärgid asukoha ja nurgaasendi määramiseks
(1) Asendi „salv vabastatud" lukustusplaat
(2) Koordinaatmärk nurgaasendi määramiseks
(3) Koordinaatmärgid asukoha määramiseks
6.1.3.11 Row 2 " imiotsakute vahetusmehhanism SIPLACE MultiStari jaoks
Toote nr 00519842-xx Imiotsakute vahetusmehhanism CPP reale 2 , SX
"Rida 2" imiotsakute vahetusmehhanismi võib paigaldada järgmistesse tsoonidesse:
SX-masin: Kohad 1 ja 2
Järelvarustuskomplekt sisaldab montaažikomplekti.
6
Jn 6.1 - 18 Montaažikomplekt "rida 2" imiotsakute vaheti jaoks
Kasutusjuhend SIPLACE SX1/SX2 6 Jaamapikendused
Alates tarkvaraversioonist SC.710.0 Väljaanne 12/2016 6.1 Imiotsakute vahetaja
293
6.1.4 Imiotsakute vahetusmehhanism SIPLACE TwinStari jaoks
Toote nr 00519845-xx Imiotsakute vahetusmehhanism TwinHead SX
Toote nr 03005191-xx Magasin 2 imiotsaku jaoks
Toote nr 03001807-xx Magasin 1 imiotsaku jaoks
6

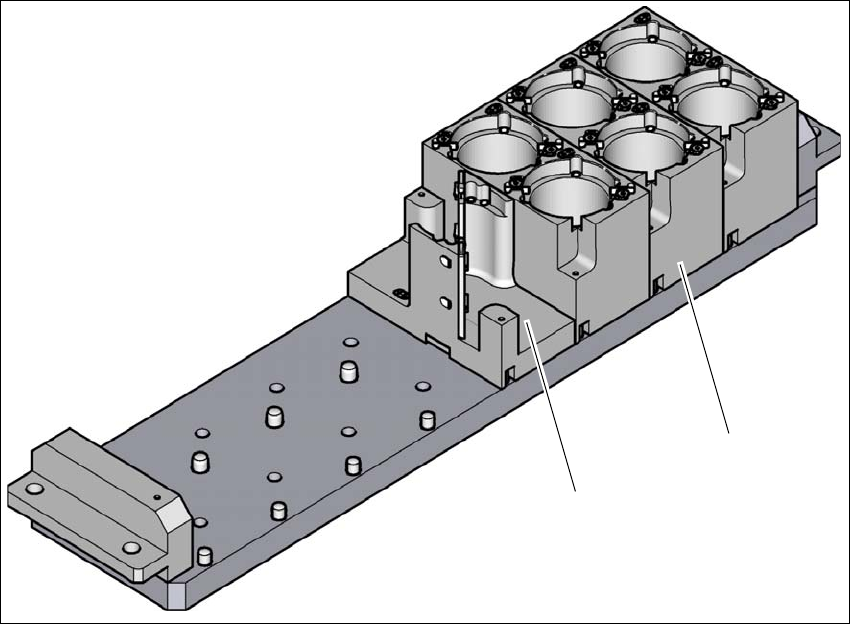

Jn 6.1 - 19 Imiotsakute vahetusmehhanism SIPLACE TwinStari jaoks
(1) Magasin 2 imiotsaku jaoks
(2) Magasin 1 imiotsaku jaoks
6.1.4.1 Kirjeldus
Antud imiotsakute vahetusmehhanism on varustatud standardselt kolme kahe imiotsakuga-
raažiga imiotsakumagasiniga ja ühe imiotsakugaraažiga imiotsakumagasiniga. Neli imiotsakuma-
gasini on vabad ja neid on võimalik varustada ühe või kahe imiotsakugaraažiga
imiotsakumagasinidega.
Saadaval on kaks erinevat magasinitüüpi: standardmagasinid ja eriimiotsakute või haaratsitega
magasinid. Magasinid paiknevad ühisel kanduril. Need tsentreeritakse kahe silindertihvti abil ja
kinnitatakse kahe peitpeakruviga.
(1)
(2)
