6.1.4.2 Tehnilised andmed
6
6
Imiotsakute vahetusmehhanism SIPLACE TwinStari jaoks
Mõõtmed (pikkus x laius x kõrgus) 314 x 68 x 49 mm
Imiotsakupesade arv maks. 16 standardimiotsakute jaoks
4 spetsiaalset imiotsakut või haaratsit
Imiotsakute tüübid 5 xx standardne
4 xx adapteriga
9 xx adapteriga
Imiotsaku vahetamise aeg u 2 s imiotsaku kohta
Kasutusjuhend SIPLACE SX1/SX2 6 Jaamapikendused
Alates tarkvaraversioonist SC.710.0 Väljaanne 12/2016 6.1 Imiotsakute vahetaja
295
6.1.4.3 SIPLACE TwinStari imiotsakute vahetusmehhanismi asukoht SX-masinas
6

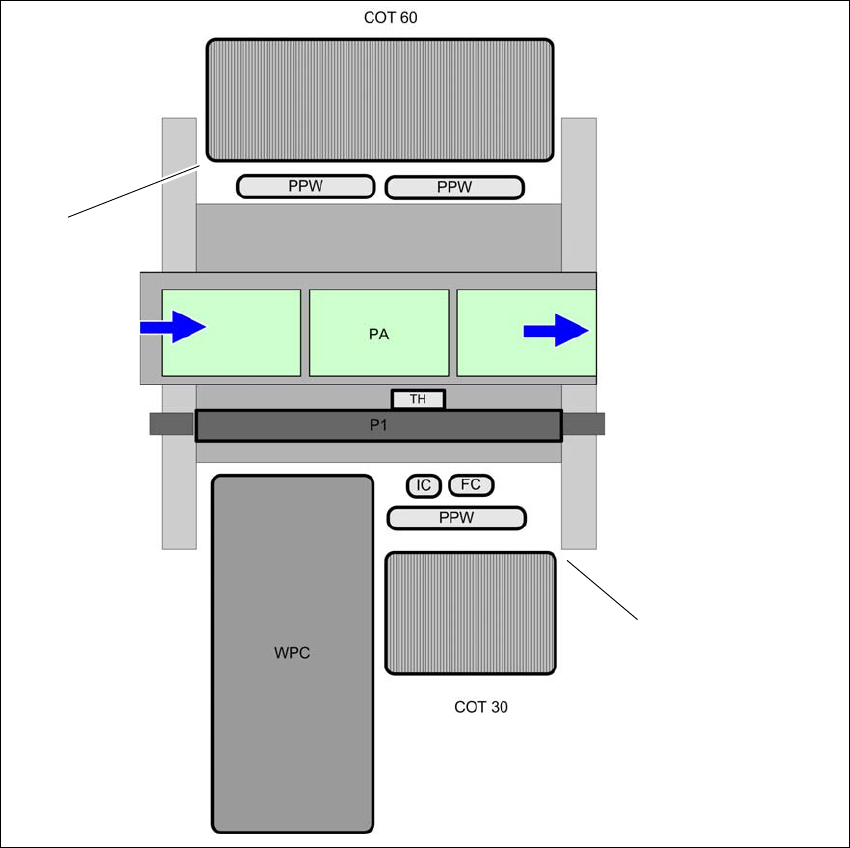

Jn 6.1 - 20 SIPLACE TwinStari imiotsakute vahetusmehhanismi asukoht - näide
6
(1) Komponendikäru 60 välimises positsioonis
(2) Komponendikäru 30 välimises positsioonis
(NC) Imiotsakute vahetaja
(PA) Ladumisala
(1)
(2)
6 Jaamapikendused Kasutusjuhend SIPLACE SX1/SX2
6.1 Imiotsakute vahetaja Alates tarkvaraversioonist SC.710.0 Väljaanne 12/2016
296
6.1.4.4 Montaaž
Imiotsakute vahetusmehhanism kinnitatakse komponendikäru COT-osa külge.
6
Jn 6.1 - 21 Paigaldusasend
(1) Märkeava
(2) Operaatori pool
(3) Trükkplaadikonveieri poole näitav nool
6
Seadke imiotsakute vahetusmehhanism nii, et märkeava (pos. 1) jääks operaatori poolt vaa-
datuna vasakule.
6
6
HOIATUS
Erinevate konfiguratsioonide korral tööpeade kokkupõrkeoht.
Erinevate konfiguratsioonide korral võib tööpea puruneda.
Paigaldage iga ladumispea jaoks üksnes juurdekuuluv imiotsakute vahetusmehha-
nism koos vastava ladumispea imiotsakumagasinidega.
