6 Jaamapikendused Kasutusjuhend SIPLACE SX1/SX2 6.1 Imiotsakute vahetaja Alates tarkva raversioonist SC.710.0 Väljaanne 12/2016 298 6.1.5 Imiot sakute vah etusmehhanismi 12 segmendiga Collect&Place jaoks T oote nr 00…
Kasutusjuhend SIPLACE SX1/SX2 6 Jaamapikendused
Alates tarkvaraversioonist SC.710.0 Väljaanne 12/2016 6.1 Imiotsakute vahetaja
297
6.1.4.5 Komponentide praagikarp SIPLACE TwinStari jaoks
SIPLACE TwinStarile on võimalik paigaldada komponentide praagikarpi. See on paigutatud kõrge
resolutsiooniga tehisnägemismooduli kõrvale.
6.1.4.6 Haaratsid ja spetsiaalsed imiotsakud
Lisaks standardsetele SMT komponentidele võivad SIPLACE masinad laduda läbiva avaga kom-
ponente ja ebasümmeetrilisi (OSC) komponente. ASM konstrueerib pidevalt juurde uusi otsakuid
ja haaratseid.
Spetsiaalseid imiotsakud on saadaval kõikide ladumispeade jaoks ning need võimaldavad teos-
tada ladumist maksimaalse kiiruse, täpsuse ja paindlikkusega. Imiotsakute automaatsete vahe-
tusmehhanismide kasutamine lühendab seadistusaegu, mis tootevahetuse käigus tekkida võivad.
ASM võib tarnida mehaanilised haaratsid Pick&Place peadele. Kui komponendi pind ei võimalda
imiotsakuga ülestõstmist imemise teel, siis võib selle haarata ja paigaldada mehhaaniliste haarat-
sitega. Haaratseid on olemas kahes erinevas teostuses, mida saab vastavalt talitlusele kahte eri-
nevasse gruppi jaotada:
– haaratsid, mis haaravad komponendi välimistest servadest ja
– haaratsid, mis haaravad komponendi siseservast.
Teavet eriotsakute ja haaratsite kohta annab ASM. Erimagasinide ja haaratsite valmistamiseks
pöörduge ASM-i poole.
6 Jaamapikendused Kasutusjuhend SIPLACE SX1/SX2
6.1 Imiotsakute vahetaja Alates tarkvaraversioonist SC.710.0 Väljaanne 12/2016
298
6.1.5 Imiotsakute vahetusmehhanismi 12 segmendiga Collect&Place jaoks
Toote nr 00120604-xx Imiotsakute vaheti SX12 V2, C&P12 asendile 1 või 2
6
Jn 6.1 - 22 Imiotsakute vahetusmehhanism 12 segmendiga C&P jaoks
6.1.5.1 Kirjeldus
Antud imiotsakute vahetusmehhanism võtab vastu 4 magasini, igaüks 12 imiotsakugaraažiga.
Magasinid paiknevad ühisel kanduril. Nad on kahe silindertihvti abil tsentreeritud ja 4 trukiga fik-
seeritud. Täpne positsioon määratakse kindlaks igal magasinil oleva kahe koordinaatmärgiga.
Imiotsakute vahetusmehhanismi kerel jälgitakse magasinide õiget asendit mikrolülititega, et väl-
tida ladumispea kokkupõrget võimaliku väljaulatuva magasiniga. Kõik magasinide asukohad pea-
vad olema täidetud, kuna puuduvate või ebaõigesti paigaldatud magasinide korral seiskab
kaitseahel masina.
Paigaldatud imiotsakujaamal saab SpeedStari imiotsakutelt komponente maha puhuda ja imiot-
sakuid maha tõmmata ning välja visata.
6
HOIATUS
12-segmendilise C&P pea salve võib kasutada ainult koos 12-segmendilise C&P
peaga.
Kasutusjuhend SIPLACE SX1/SX2 6 Jaamapikendused
Alates tarkvaraversioonist SC.710.0 Väljaanne 12/2016 6.1 Imiotsakute vahetaja
299
6.1.5.2 Tehnilised andmed
6
6.1.5.3 Imiotsakute vahetusmehhanism 12 segmendiga C&P korral SX masinas
6

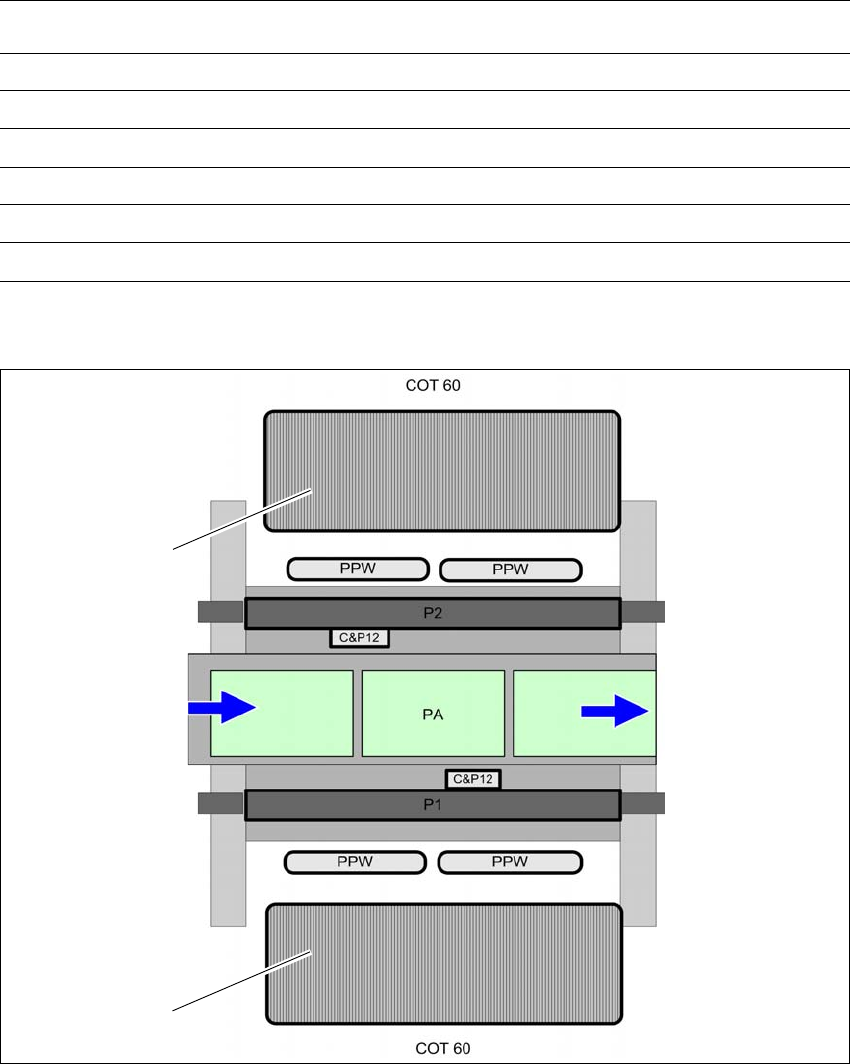

Jn 6.1 - 23 Imiotsakute vahetusmehhanismi asend 12 segmendiga C&P korral - näidatud SX2
6
Imiotsakute vahetusmehhanism SIPLACE'i 12 segmendiga C&P jaoks
Mõõtmed (pikkus x laius x kõrgus) 314 x 94,5 x 68,6 mm
Imiotsakupesade arv 48
Imiotsakumagasinide arv 4
Imiotsakute tüübid 3xxx
Imiotsaku vahetamise aeg u 2 s imiotsaku kohta
Suruõhuühendus 0,45 MPa (4,5 bar)
(1) Komponendikäru (PA) Ladumisala
(NC) Imiotsakute vahetaja
(1)
(1)
