6 Jaamapikendused Kasutusjuhend SIPLACE SX1/SX2 6.1 Imiotsakute vahetaja Alates tarkva raversioonist SC.710.0 Väljaanne 12/2016 302 6 Jn 6.1 - 25 Imiotsakute vahetusmehhanism 12 segmendiga C&P jaoks - salve vahetamin…
Kasutusjuhend SIPLACE SX1/SX2 6 Jaamapikendused
Alates tarkvaraversioonist SC.710.0 Väljaanne 12/2016 6.1 Imiotsakute vahetaja
301
6.1.5.5 Näpunäiteid kasutamise kohta
Magasini esmakordsel laadimisel imiotsakutega kinnitage magasinile kleebis imiotsakute
tüübi identifitseerimiseks.
6
Avage lukustusplaat ja asetage imiotsakud otsakupesadesse.
Sulgege lukustusplaat nii, et imiotsakud ei saaks magasinist välja kukkuda.
6
6
Imiotsakute vahetusmehhanismi programmeerimist on kirjeldatud SIPLACE Pro kasutusju-
hendis.
6.1.5.6 Magasini vahetamine
Suruge hooba (pos 1 Jn 6.1 - 4, lk 274), et vabastada magasin
trukikuulide (pos 5 jn 6.1 - 4
, lk 274). Tõstke magasin kandurilt maha.
6
JUHIS
Laadige magasin imiotsakutega masinast eemal ja asetage masinasse ainult täieli-
kult täidetud magasinid.
ETTEVAATUST!
Magasinide täitmine.
Magasine tohib täita ainult siis, kui kõik Collect&Place-tööpeas asuvad imiotsakud
oma
magasinidesse tagasi pannakse.
JUHIS
Ummistusoht.
Kui komponendid kukuvad magasini, võib lukustusplaat ummistuda.
Vältige komponentide kukkumist salvede peale.
Selle vältimiseks tuleb korrapäraselt puhastada magasine ja vabu kohti.
HOIATUS
Tööpea kokkupõrkeoht väljaulatuva hoovaga.
Magasinist (pos 1 Jn 6.1 - 4
) väljapoole ulatuv hoob võib põhjustada tööpea kokkupõrget.
Seetõttu veenduge, et hoovad ei ulatuks magasinist väljapoole.
6 Jaamapikendused Kasutusjuhend SIPLACE SX1/SX2
6.1 Imiotsakute vahetaja Alates tarkvaraversioonist SC.710.0 Väljaanne 12/2016
302
6

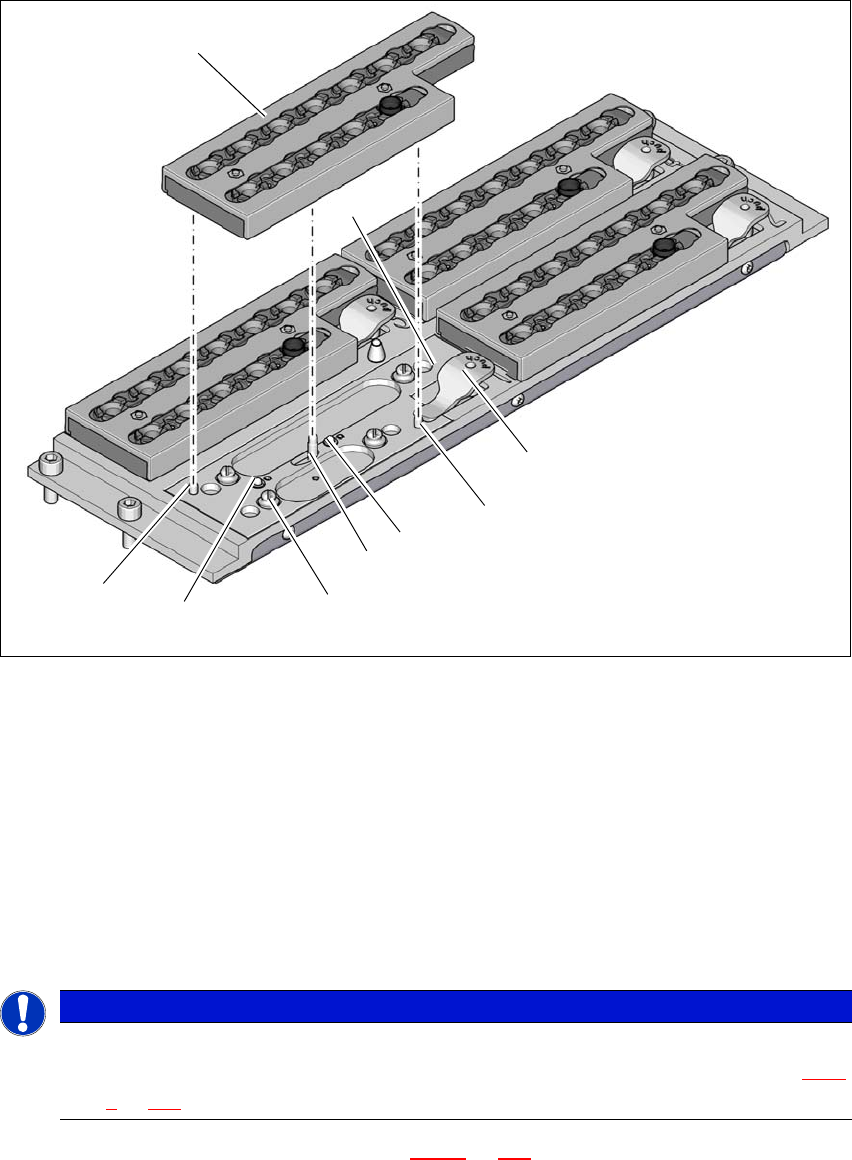

Jn 6.1 - 25 Imiotsakute vahetusmehhanism 12 segmendiga C&P jaoks - salve vahetamine
(1) Hoob magasini tõstmiseks
(2) Silindertihvt magasini ava jaoks
(3) Vedrutihvt (3 x) mikrolüliti vallandamiseks
(4) Liugurmehhanismi tihvt, nihutab lukustusplaati
(5) Plõkskinniti kuul
(6) Silindertihvt magasini pilu jaoks
(7) Asendi „salv lukustatud" lukustusplaat
6
Asetage magasin trukikuulidele (pos 5 Jn 6.1 - 4, lk 274).
Vajutage magasin ühtlaselt alla, et plõkskinnituste kuulid haaraksid kõiki plõkskinnitusi ühe-
aegselt.
JUHIS
Nihutage lukustusplaat asendisse "Magasin lukustatud".
Joondage enne sisestamist magasin välja nii, tsentreerimistihvtid (pos 2 ja 6 Jn 6.1 -
4, lk 274) libisevad tsentreerimisavadesse ja pikiavasse.
(1)
(2)
(3)
(4)
(5)
(3)
(6)
(3)
(7)
Kasutusjuhend SIPLACE SX1/SX2 6 Jaamapikendused
Alates tarkvaraversioonist SC.710.0 Väljaanne 12/2016 6.1 Imiotsakute vahetaja
303
6.1.5.7 Asukoha tuvastamine
Imiotsakute vahetusmehhanismi igal magasinil on kaks koordinaatmärki: üks positsiooni ja üks
nurgaasendi kindlaksmääramiseks.
6
Jn 6.1 - 26 Imiotsakute magasin: pesade numeratsioon, koordinaatmärgid asukoha ja nurga määramiseks
(1) Asendi „salv vabastatud" lukustusplaat
(2) Koordinaatmärgid asukoha määramiseks
(3) Koordinaatmärk nurgaasendi määramiseks
