Kasutusjuhend SIPLACE SX1/SX2 6 Jaamapikendused Alates tarkvaraversioonist SC.710.0 Väljaanne 12/2016 6.3 SIPLACE JTF-S/JTF-M 317 6.3.4 Mõõtmed koos JTF-M/JTF-S-ga 6 Jn 6.3 - 2 SX-masina mõõtmed koos JTF-M/JTF-S-ga
6 Jaamapikendused Kasutusjuhend SIPLACE SX1/SX2
6.3 SIPLACE JTF-S/JTF-M Alates tarkvaraversioonist SC.710.0 Väljaanne 12/2016
316
6.3.3 Tehnilised andmed
6
SIPLACE JTF-S SIPLACE JTF-M
Laius
162 mm 177 mm
Kõrgus
587 mm 587 mm
JEDEC Waffle Pack kandiku tehnilised
andmed
JEDEC standard: 95-1 & IEC 60286-5
Komponentide mahutavus
Waffle Packi kandik, õhuke 30 JEDEC Waffle Pack kandikut 18 JEDEC Waffle Pack kandikut
Waffle Packi kandik, paks 20 JEDEC Waffle Pack kandikut 14 JEDEC Waffle Pack kandikut
Waffle Packi kandiku vahetamisaeg
< 5 sekundit (olenevalt rakendu-
sest)
--
Pesad n kuni n+1 -- 3.5 seukndit
Pesad 1 kuni 18 -- 10 seukndit
Pesad 18 kuni 1 -- 8.9 seukndit
Kassett
--
Mõõtmed -- u 330 x 150 x 230 mm
Max koormatavus -- 2,7 kg (150 g igaüks 18 pesale)
Pneumaatika
4,1 bar kuni 5,5 bar 5,2 bar kuni 9 bar
Suruõhutarve
< 28,3 NL/min. < 28,3 NL/min.
Kasutusjuhend SIPLACE SX1/SX2 6 Jaamapikendused
Alates tarkvaraversioonist SC.710.0 Väljaanne 12/2016 6.3 SIPLACE JTF-S/JTF-M
317
6.3.4 Mõõtmed koos JTF-M/JTF-S-ga
6

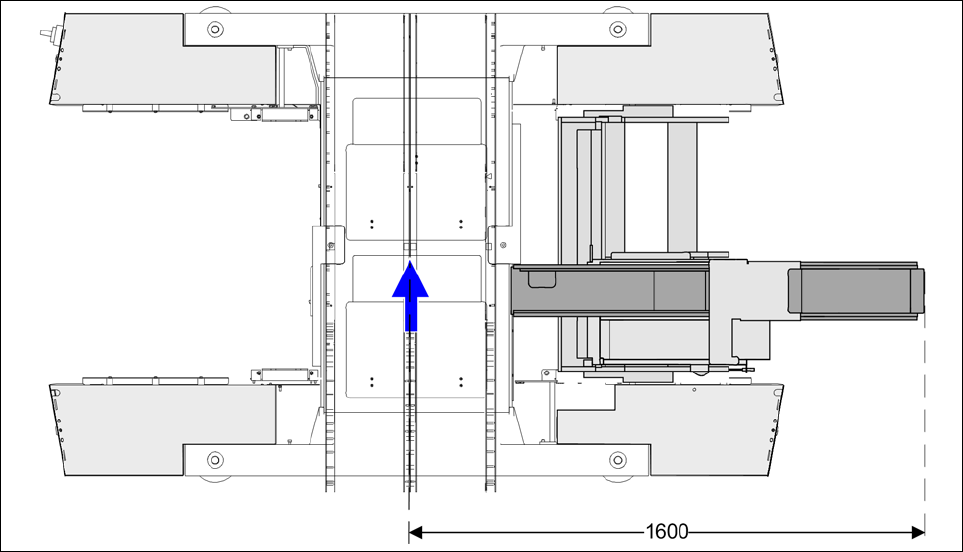

Jn 6.3 - 2 SX-masina mõõtmed koos JTF-M/JTF-S-ga
6 Jaamapikendused Kasutusjuhend SIPLACE SX1/SX2
6.4 SIPLACE Power Connector X Alates tarkvaraversioonist SC.710.0 Väljaanne 12/2016
318
6.4 SIPLACE Power Connector X
Toote nr 03105655-01 SIPLACE Power Connector X
6.4.1 Kirjeldus
SIPLACE Power Connector X-i kasutatakse tõrkeotsinguks, seadistuste tegemiseks ja Feeder
Kittingutegemiseks SIPLACE X-i sööturimoodulites masinas ilma tootmisprotsessi peatamata.
6.4.2 Ülevaade
6

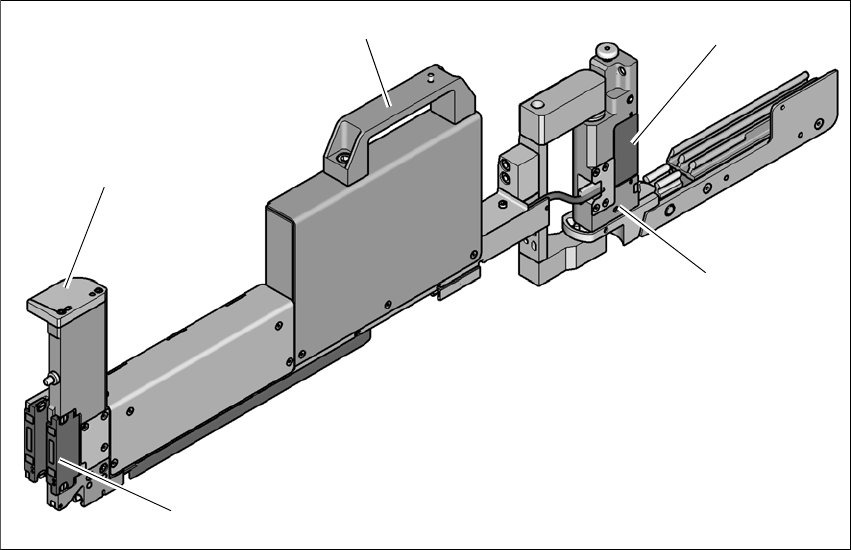

Jn 6.4 - 1 SIPLACE Power Connector X
(1) Käepide
(2) Koordinaatmärkidega plaat
(3) Energia- ja andmeliides SIPLACE X-i sööturimoodulite dokkumiseks
(4) Kiikemehhanism
(5) Masinasse dokitav energia- ja andmeliides
(1)
(2)
(3)
(4)
(4)
