Kasutusjuhend SIPLACE SX1/SX2 6 Jaamapikendused Alates tarkvaraversioonist SC.710.0 Väljaanne 12/2016 6. 7 Sidestusjaam SIPLACE SX komponendikäru jaoks 327 6.7.4 Hoiatussilt 206 6 – W206 joonisel 6.7 - 4 , lk 326 , toote…
6 Jaamapikendused Kasutusjuhend SIPLACE SX1/SX2
6.7 Sidestusjaam SIPLACE SX komponendikäru jaoks Alates tarkvaraversioonist SC.710.0 Väljaanne 12/2016
326
6.7.3 Sidestusjaama hoiatussildid
6

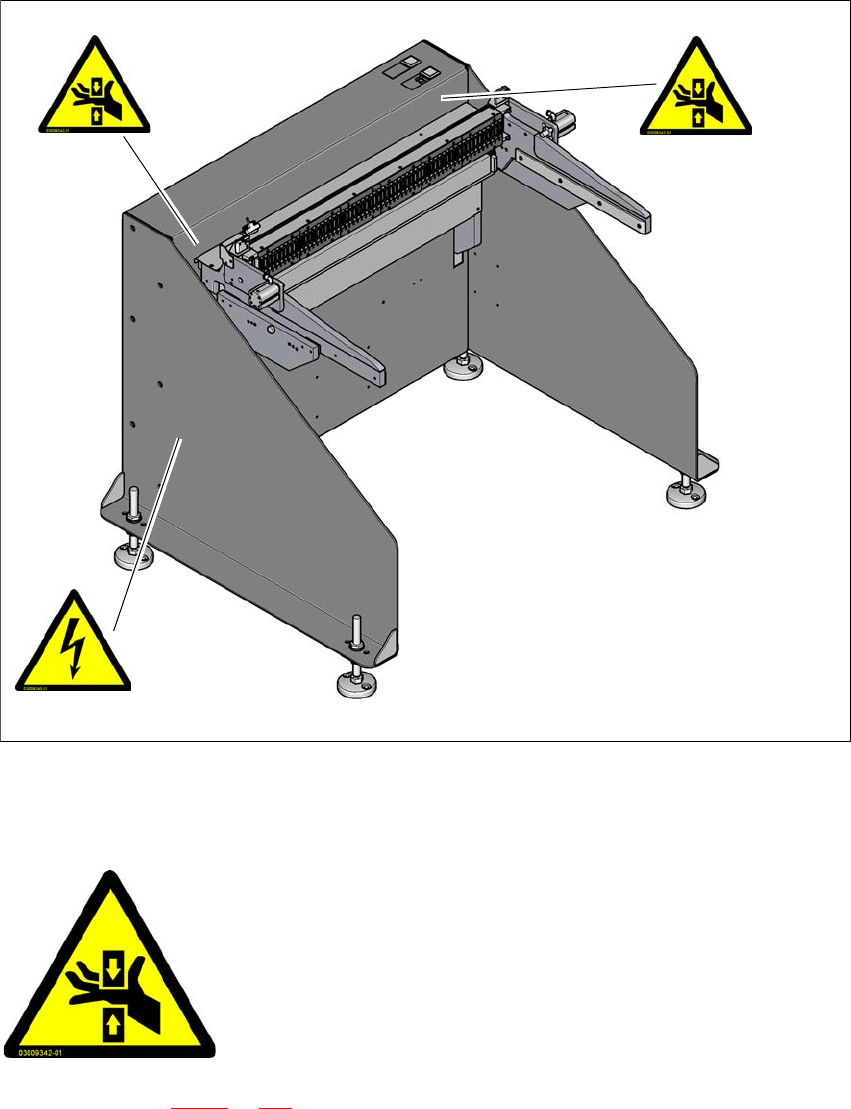

Jn 6.7 - 4 Dokkimisjaam, SIPLACE SX-Seeria - hoiatussildid
6.7.3.1 Hoiatussilt W203
6
– W203 joonisel 6.7 - 4, lk 326, toote nr 03009342-01
– 2 tk sidestusjaamal SIPLACE SX komponendikärule
– 1 tk nii vasakul kui paremal, korpuse energia- ja andmeliidese taga.
W 203
W 203
W206
6
6
6
MULJUMISOHT
Käte asetamisel näidatud kohta võidakse neid
muljuda.
Ärge asetage töötava masina korral sinna käsi.
Kasutusjuhend SIPLACE SX1/SX2 6 Jaamapikendused
Alates tarkvaraversioonist SC.710.0 Väljaanne 12/2016 6.7 Sidestusjaam SIPLACE SX komponendikäru jaoks
327
6.7.4 Hoiatussilt 206
6
– W206 joonisel 6.7 - 4, lk 326, toote nr 03009345-01
– 1 tk sidestusjaamal SIPLACE SX komponendikärule
– 3 tk toiteploki katetel.
OHTLIK PINGE!
Sildiga tähistatud osad jäävad pinge alla ka pärast pealüliti väljalü-
litamist.
Enne hooldustööde alustamist ühendage masin vooluvõrgust lahti.
NAFTA-regioon: ELEKTRILÖÖGI- JA PÕLETUSOHT!
6 Jaamapikendused Kasutusjuhend SIPLACE SX1/SX2
6.8 3D koplanaarsuslaseri moodul Alates tarkvaraversioonist SC.710.0 Väljaanne 12/2016
328
6.8 3D koplanaarsuslaseri moodul
Toote nr 519919-xx 3-D koplan
3D koplanaarsuslaseri moodul töötab ühe laserkiirega. See võimaldab genereerida ja analüüsida
komponendijuhtmete kahemõõtmelise paigutuse kõrgusprofiili, nt BGA, QFP jne. See analüüs an-
nab komponendijuhtmete või kuulide koplanaarsust (paigutustasand) ja kolineaarsust (paigutus-
nurk) puudutavat teavet.
Üksikasjaliku kirjeldust vaadake saksa-ingliskeelsest „3D-anduri koostejuhendist“ [toote nr
00197084-xx]
6.8.1 Koplanaarsuse mooduli anduri ohutusjuhised
Andur töötab pooljuhtlaseriga, mille lainepikkus on 670 nm (nähtav/punane).
Maksimaalne optiline väljundvõimsus on 60 mW.
Andur on 3B klassi laserseade.
– Anduri kasutamisel tuleb alati järgida standardi IEC 60825-1:2014 nõudeid laserseadmete
ohutuse kohta ning laserkiirgusega seotud õnnetuste vältimise kohta (DGUV määrus nr 11),
mis kehtivad Saksamaal.
– Jälgige, et järgiksite ka oma riigis kehtivaid ohutuseeskirju!
Järgmised hoiatussildid on kinnitatud andurikorpuse ette ja taha:
6
Jn 6.8 - 1 Anduri laseriklass 3B
