6 Jaamapikendused Kasutusjuhend SIPLACE SX1/SX2 6.12 SIPLACE'i 12-segmendiline Collect&Place-pea A lates tarkvaraversioonist SC.710.0 Väljaanne 12/2016 338 6.12.3 T ehnilised andmed 6 12-segmendiline Collect&…
Kasutusjuhend SIPLACE SX1/SX2 6 Jaamapikendused
Alates tarkvaraversioonist SC.710.0 Väljaanne 12/2016 6.12 SIPLACE'i 12-segmendiline Collect&Place-pea
337
6
Jn 6.12 - 2 12-segmendiline Collect&Place-pea - funktsioonigrupid osa 2
6
(1) Vahejaoturi trükkplaat (katte all)
(2) Tähtajam - DR mootor
(3) Z-telje mootor
(4) Klapi reguleerimisajam
(5) C&P komponendikaamera, tüüp 30, (18 x 18), digitaalne, kõrglahutusega (standardne kaa-
mera)
6 Jaamapikendused Kasutusjuhend SIPLACE SX1/SX2
6.12 SIPLACE'i 12-segmendiline Collect&Place-pea Alates tarkvaraversioonist SC.710.0 Väljaanne 12/2016
338
6.12.3 Tehnilised andmed
6
12-segmendiline Collect&Place-pea
komponendikaameraga, tüüp 30
Komponendisortiment
*a
01005
*b
Flip-Chipile, Bare Die, PLCC44, BGA,
µBGA, TSOP, QFP, SO SO32-le, DRAM
Komponendi spetsifikatsioon
Max kõrgus
min viigusamm
min viigulaius
min viigulaba samm
min viigulaba läbimõõt
Min mõõtmed
Max mõõtmed
Max kaal
6 mm
0,3 mm
0,15 mm
0,25 mm
0,14 mm
0,4 x 0,2 mm
18,7 mm x 18,7 mm
2 g
Programmeeritav
paigaldusjõud
Imiotsakute tüübid 9xx
X/Y-täpsus
*c
± 41 µm/3± 55 µm/4
Nurktäpsus ±0,5°/3, ± 0,7°/4
Komponendisortiment 98,5%
Komponendikaamera tüüp 30
Valgustustase 5
Valgustustaseme võimalikud seaded 256
5
*)a Palun pidage silmas, et laotamisvõimelist komponendisortimenti mõjutavad ka plokkide geomeetrilised andmed, kliendispet-
siifilised standardid ja ladumistolerantsid.
*)b 01005 paketiga
*)c SIPLACE jõudlustesti väärtus mõõdetakse masina vastuvõtutestide käigus. See vastab tingimustele, mis on määratud kind-
laks SIPLACE teenindus- ja tarnetingimustes.
Kasutusjuhend SIPLACE SX1/SX2 6 Jaamapikendused
Alates tarkvaraversioonist SC.710.0 Väljaanne 12/2016 6.13 Statsionaarsed kaamerad
339
6.13 Statsionaarsed kaamerad
6.13.1 Statsionaarne P&P-komponendikaamera (tüüp 25), 16 x 16, digitaalne (FC-
kaamera)
Toote nr 03105205-xx Statsionaarne komponendikaamera 16x16 digitaalne, tüüp 25
6

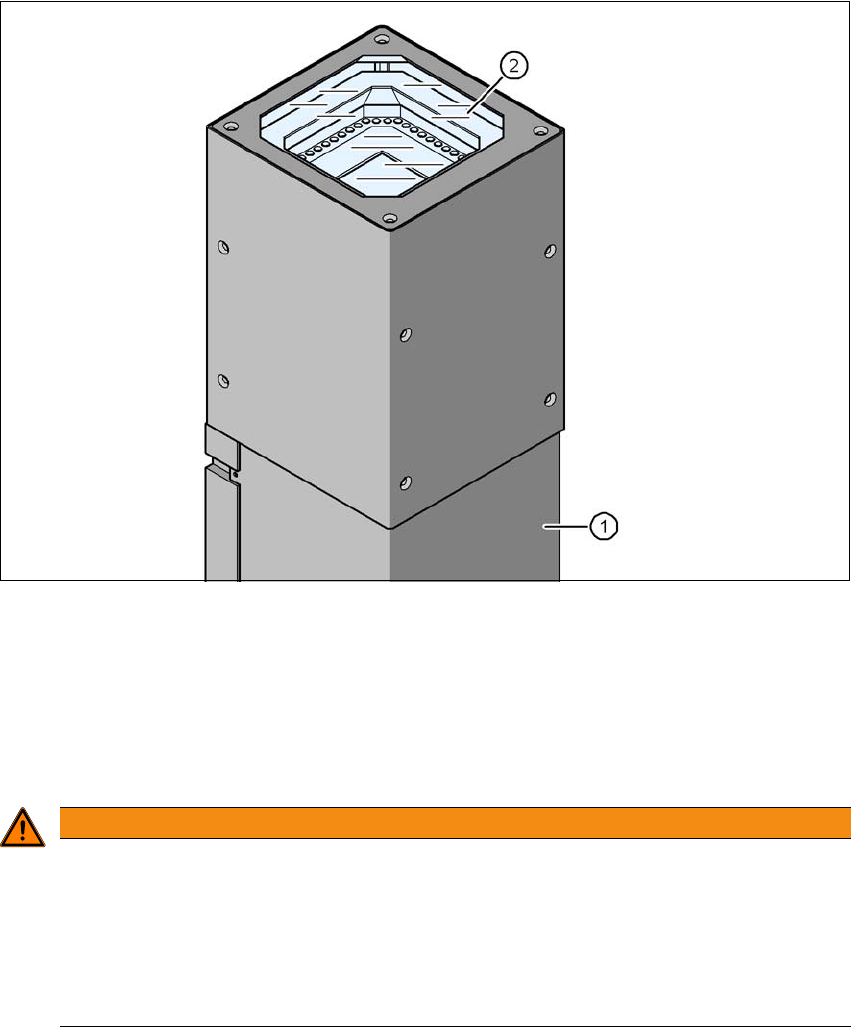

Jn 6.13 - 1 Statsionaarne P&P-komponendikaamera (tüüp 25), 16 x 16, digitaalne (FC-kaamera)
(1) Integreeritud kaamera ja võimendiga kaamerakere
(2) Klaasplaat - valgustus ja objektiivitasemed all
6.13.1.1 Ohutusjuhised
6
HOIATUS
Kokkupõrkeoht.
Tööpea TwinStar/VHF vahetamisel SpeedStari vastu põrkub SpeedStar kokku kaamera
korpusega.
Demonteerige TwinStari statsionaarne komponendikaamera.
Ladumispea laadimisel TwinStarist MultiStari paigaldatakse statsionaarne kompo-
nendikaamera alumisse asendisse.
