Kasutusjuhend SIPLACE SX1/SX2 3 Tehnilised andmed ja sõlmed Alates tarkvaraversioonist SC.710.0 Väljaanne 12/2016 3.3 Mõõtmed ja kaal 99 3.3.3 Ülespööratud kait sekatte kõrgus 3 Jn 3.3 - 2 Ülestõstetud kaitsekatte kõrgus…
3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE SX1/SX2
3.3 Mõõtmed ja kaal Alates tarkvaraversioonist SC.710.0 Väljaanne 12/2016
98
3.3.2 Mõõtmed
3.3.2.1 SX1/SX2 masina mõõtmed
3
Jn 3.3 - 1 SX1/SX2 masina mõõtmed (1 komponendikäru sees, 1 komponendikäru väljas)
Kasutusjuhend SIPLACE SX1/SX2 3 Tehnilised andmed ja sõlmed
Alates tarkvaraversioonist SC.710.0 Väljaanne 12/2016 3.3 Mõõtmed ja kaal
99
3.3.3 Ülespööratud kaitsekatte kõrgus
3

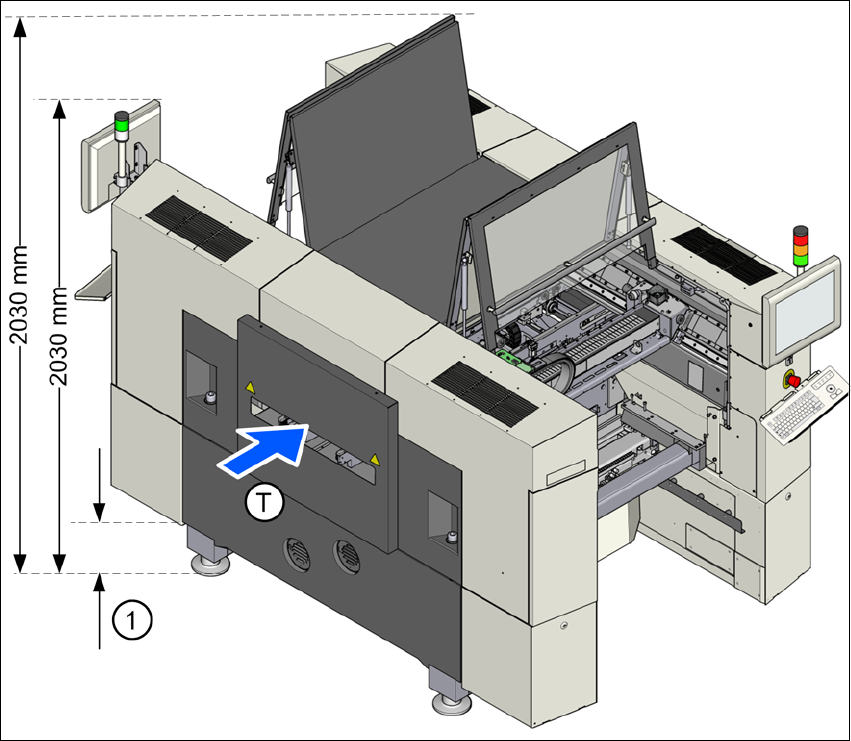

Jn 3.3 - 2 Ülestõstetud kaitsekatte kõrgus - mõõtmed millimeetrites
Esitatud mõõtmed kehtivad trükkplaadikonveieri maks. kõrguse 950 mm kohta.
(1) Kõrgus varieerub vastavalt trükkplaadikonveieri kõrgusele
– trükkplaadikonveieri kõrgus 900 mm = 120 mm ± 15 mm
– trükkplaadikonveieri kõrgus 930 mm = 150 mm ± 15 mm
– trükkplaadikonveieri kõrgus 950 mm = 170 mm ± 15 mm
3 Tehnilised andmed ja sõlmed Kasutusjuhend SIPLACE SX1/SX2
3.3 Mõõtmed ja kaal Alates tarkvaraversioonist SC.710.0 Väljaanne 12/2016
100
3.3.4 Vaba ruum komponendikäru liigutamiseks, SIPLACE SX1/SX2
3

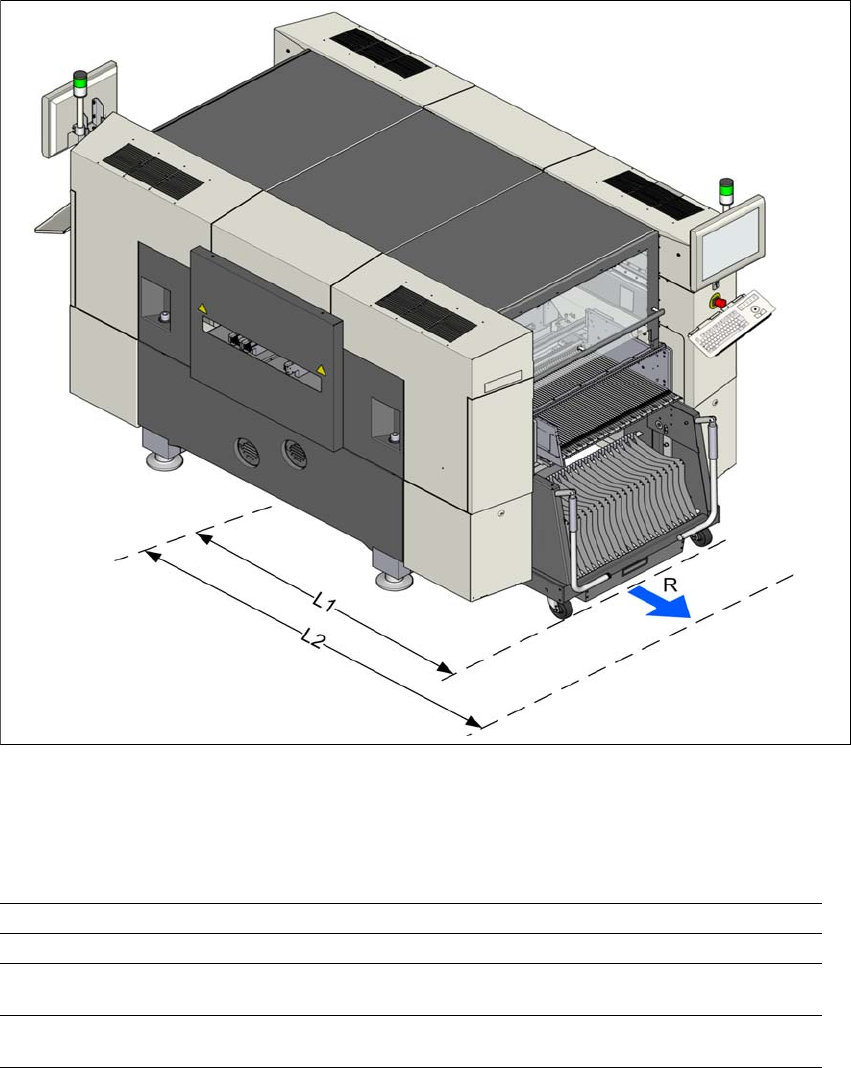

Jn 3.3 - 3 SX1/SX2 komponendikäru manööverdamiskaugus
Komponendikäru pöörderaadius R on masinates SX1/SX2:
3
3
Asukoht 1 (väljas) Asukoht 2 (sees)
manööverdamisraadius R 760 mm 760 mm
Kaugus L1: masina keskkohast
komponendikäru välisservani
1300 mm 1175 mm
Kaugus L2: masina keskkohast
seinani
2060 mm 1935 mm
