4 Kamerakalibrierung in Stationen ab SW705.03
4.6 Kamera auf Verschmutzung überprüfen mit Kontrastnormal in der Kalibrierteiltasche (ohne FCCS)
32 Operating Manual / Bedienungsanleitung Camera Calibration FCCS digital Kamerakalibrierung FCCS digital 04/2020

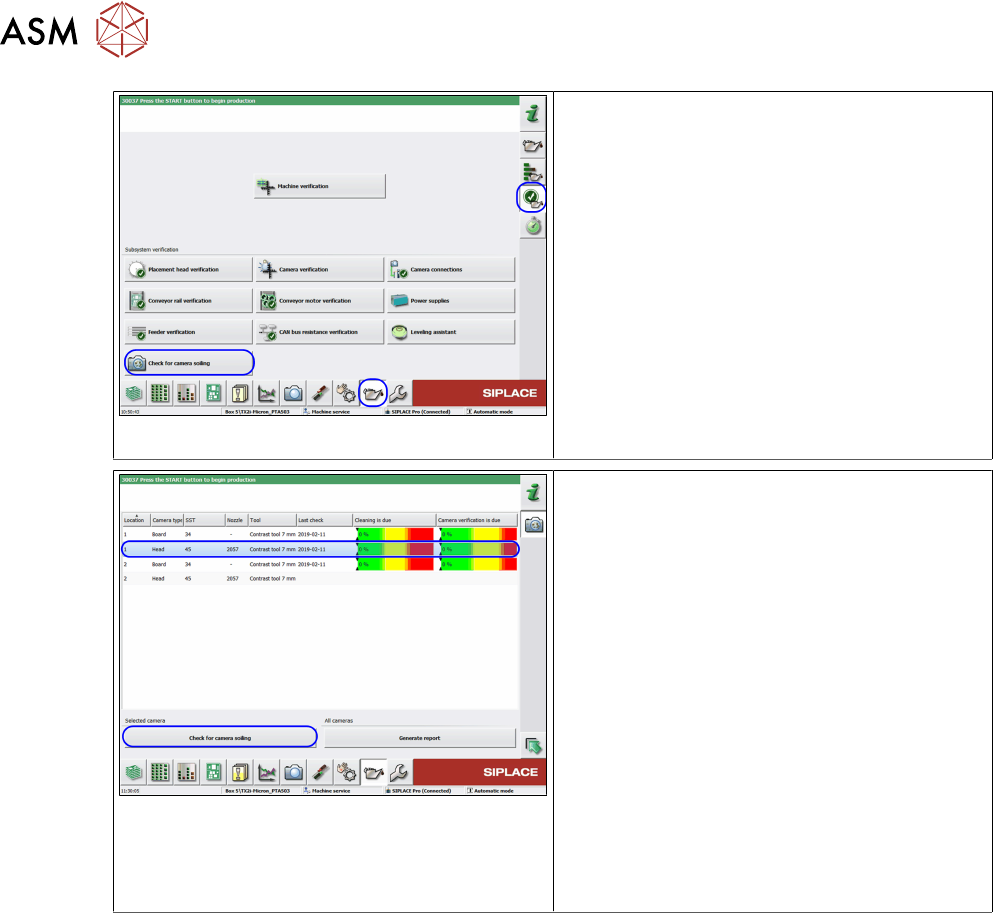

Abb.38: Kamera auf Verschmutzung überprüfen
ü Benutzerlevel ist Erweiterte Produktion.
► Gehen Sie in die Ansicht Maintenance.
► Wählen Sie den Teilbereich Verifikation.
► Klicken Sie auf den Button Kamera auf
Verschmutzung überprüfen.
Abb.39: Kamera auf Verschmutzung überprüfen
ü Das letzte Ergebnis wird angezeigt (wenn
vorhanden)!
► Gehen Sie in die Ansicht Maintenance.
► Markieren Sie die zu messende Kamera.
► Legen Sie das Kontrastnormal in die Kali-
brierteiltasche und achten Sie auf die rich-
tige Lage des Kontrastnormals.
► Drücken Sie den Button Kamera auf Ver-
schmutzung überprüfen.
ð Das Ergebnis wird angezeigt und über
die Funktion Report erzeugen, wird
das Ergebnis in eine Datei auf dem
Stationsrechner gespeichert. Dieselbe
Datei wird über die Software LineDia-
gnostic am Siplace Pro Rechner im
Verzeichnis MaintenanceReports ge-
speichert.
●
Am Stationsrechner: C:\Sirio\Work\MaintenanceReports
●
Am SIPLACE Pro Rechner: C:\MaintenanceReports
4 Kamerakalibrierung in Stationen ab SW705.03
4.7 Reportdatei ab SW 705.03
Operating Manual / Bedienungsanleitung Camera Calibration FCCS digital Kamerakalibrierung FCCS digital 04/2020 33
4.7 Reportdatei ab SW 705.03
HINWEIS
Ab der oben genannten Stationssoftware wird nach der Kalibrierung automatisch
eine Reportdatei generiert.
Beispiel: Report_FCCS_SX2_00004133_2011-01-31_15-20-40 aktuell aus SW705-03.pdf
HINWEIS
Beispiel-Reportdatei einer SIPLACE SX2-Maschine
Die Zeilennummer aus der ersten Tabelle stellt den Bezug zu den Ergebnissen der jewei-
ligen Kameras in den nachfolgenden Tabellen dar.
Abb.40: Kameraliste
●
Die Liste der Kameras gibt einen
Überblick über den Kalibrierstatus
und die ordnungsgemäße Speiche-
rung der Kalibrierwerte.
Abb.41: Kameradetails und Kalibrierhistorie
●
Unter Kameradetails sehen Sie die
Materialnummer, die Seriennummer
und die Anzahl der Flashs, also wie
viele Bauelemente optisch zentriert
wurden.
●
Die Kalibrierhistorie zeigt Ihnen das
Datum der ersten und letzten Kalibrie-
rung, sowie die Anzahl der Kalibrier-
vorgänge.
4 Kamerakalibrierung in Stationen ab SW705.03
4.7 Reportdatei ab SW 705.03
34 Operating Manual / Bedienungsanleitung Camera Calibration FCCS digital Kamerakalibrierung FCCS digital 04/2020
Abb.42: Kalibrierresultate
●
Kalibrierresultate für jede erfolgreich
kalibrierte Kamera.
●
Unter Resultat erscheint für jede Be-
leuchtungsebene die eingestellte Be-
lichtungsdauer, bezogen auf das
Weißnormal als Referenz, sowie die
Kameraverstärkung (camera gain).
Die Beurteilung der Resultate bezo-
gen auf Grenzwerte ist abhängig vom
Kameratyp. Siehe dazu Tabelle in
Abschnitt 3.5.
●
Unter Differenz steht die Abweichung
zur letzten Kalibrierung.
