– 241 – DU AL CONVEY OR SE CT ION 2006-009 No. Part No. Part Name Qty . Detail Y amaha Hitachi F01 KYB-M91A0-00 0948C301 TUBE_D32 1 F02 KYB-M919J-00 0917C302 TUBE_D6 1 F03 KYB-M91ES-00 225B0565 AIR_LINE_EQPT 6 F04 KYB-M8…

100%1 / 258
– 240 –
H2
2006-009

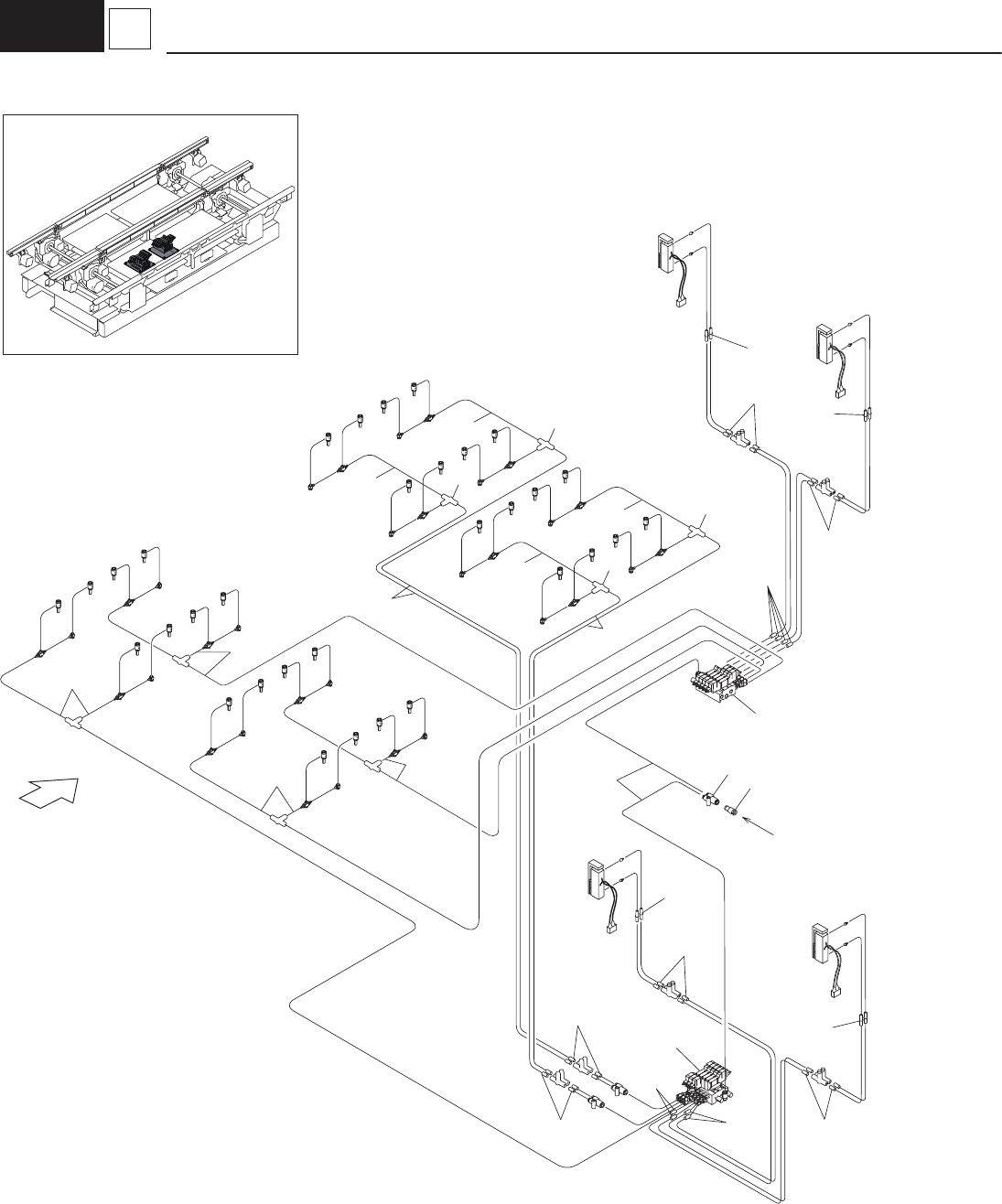

18 Air Piping
F04
F06
From Main Body
PCB Stoper (BR)
PCB Stoper (AR)
PCB Stoper (AL)
PCB Stoper (AR)
PCB Stoper (BR)
PCB Stoper (BL)
F03
F03
PCB Stoper (BL)
F03
PCB Stoper (AL)
F03
See Fig. H2-3
Key No.7
See Fig. H2-3
Key No.8
F01
F01
F01
F01
F01
F01
F01
F02
F05
F05
F05
F05
F05
F05
F05
F05
F05
F07
F07
F07
F07
F01
F01
F01
F01
– 241 –
DUAL CONVEYOR SECTION
2006-009
No.
Part No.
Part Name Qty. Detail
Yamaha Hitachi
F01 KYB-M91A0-00 0948C301 TUBE_D32 1
F02 KYB-M919J-00 0917C302 TUBE_D6 1
F03 KYB-M91ES-00 225B0565 AIR_LINE_EQPT 6
F04 KYB-M8515-00 1005AB0W PIPE_FITTINGS 1
F05 KYB-M91A1-00 0948C302 TUBE_d4.1 1
F06 KYB-M91AH-00 1005AB03 PIPE_FITTINGS 1
F07 KYX-M91PC-00 JOINT 4
– 242 –
H2
2006-009

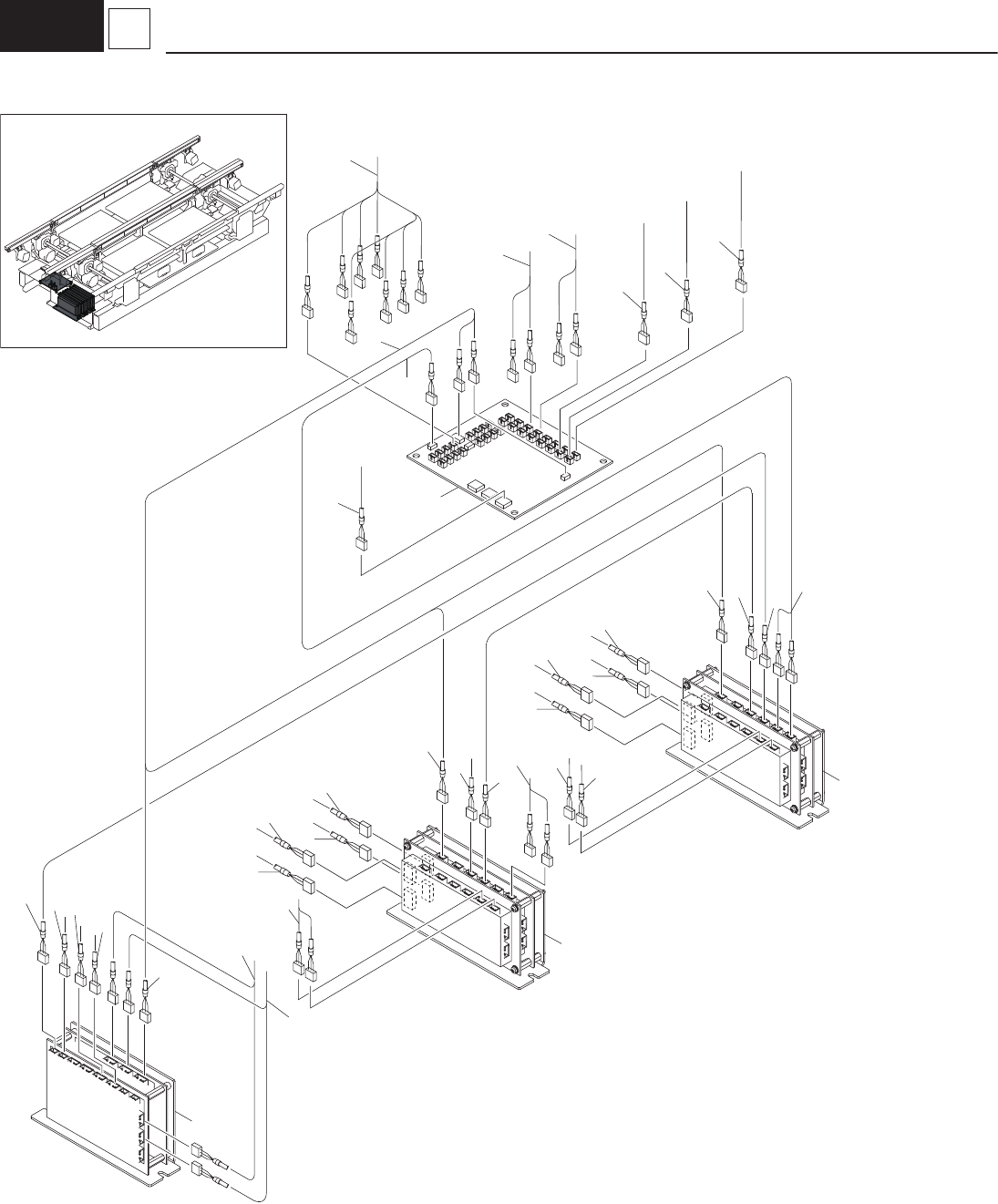

19 Cable Left Unit
1
29
28
3
5
32
25
27
26
15
16
7
9
1
8
12
10
11
6
33
34
35
34
21,30
22,31
13
14
19
20
17
18
1
1
4
5
4
24
25
23
A16
A12
A13
