2.2.3.2 关节安装
1. 保持手部干燥并佩戴防静电手环；

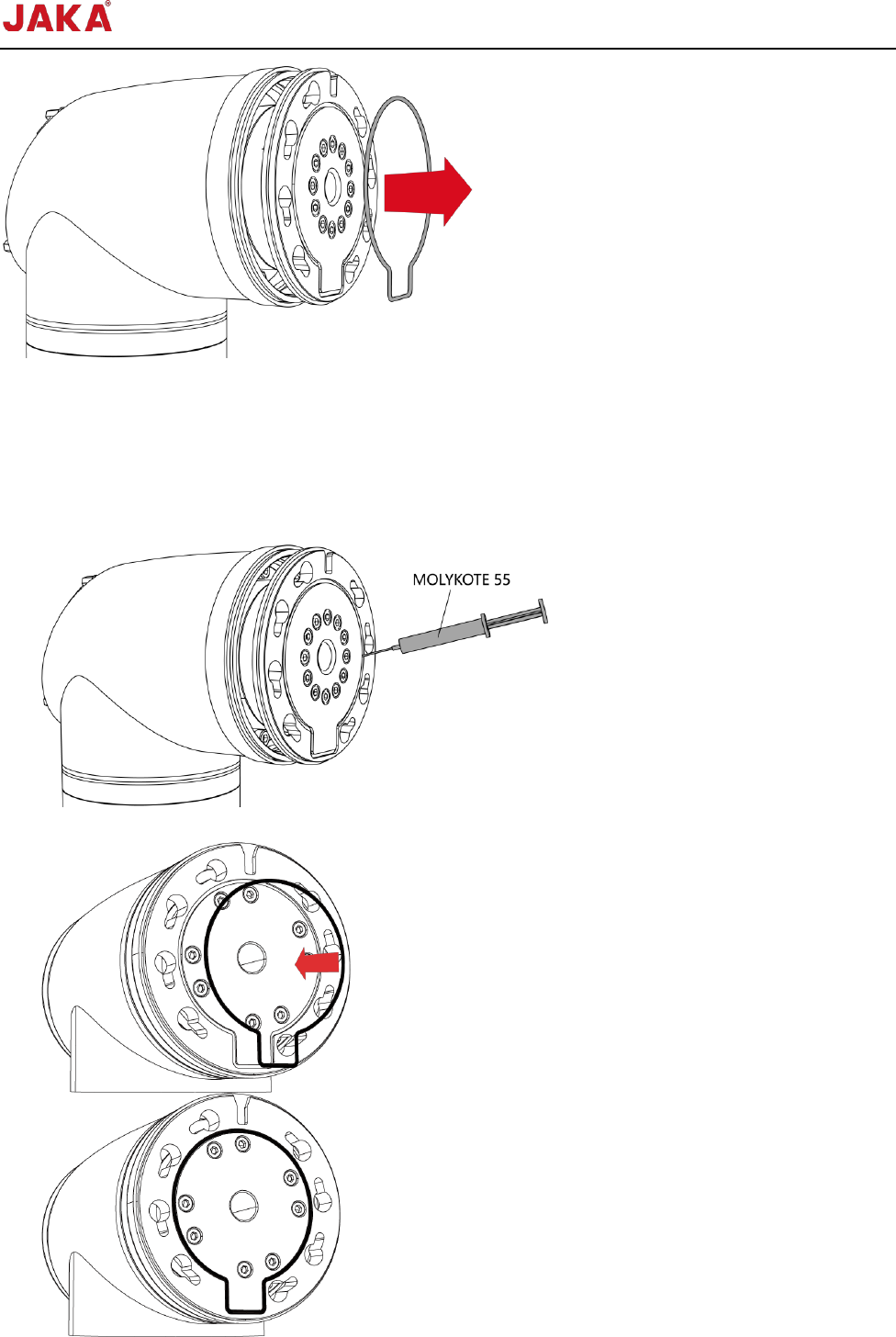

2. 将密封油脂（推荐使用 MOLYKOTE 55 O 型圈密封油脂）装入针筒内，并注入连接部件法兰面凹槽
内，确保密封油脂涂抹均匀且充满凹槽；
3. 取对应 O 型圈，将其放入更换部件的法兰面凹槽中，按压 O 型圈，使其完全嵌入到法兰面凹槽中；
文档版本：3.1 28 / 201 节卡服务手册

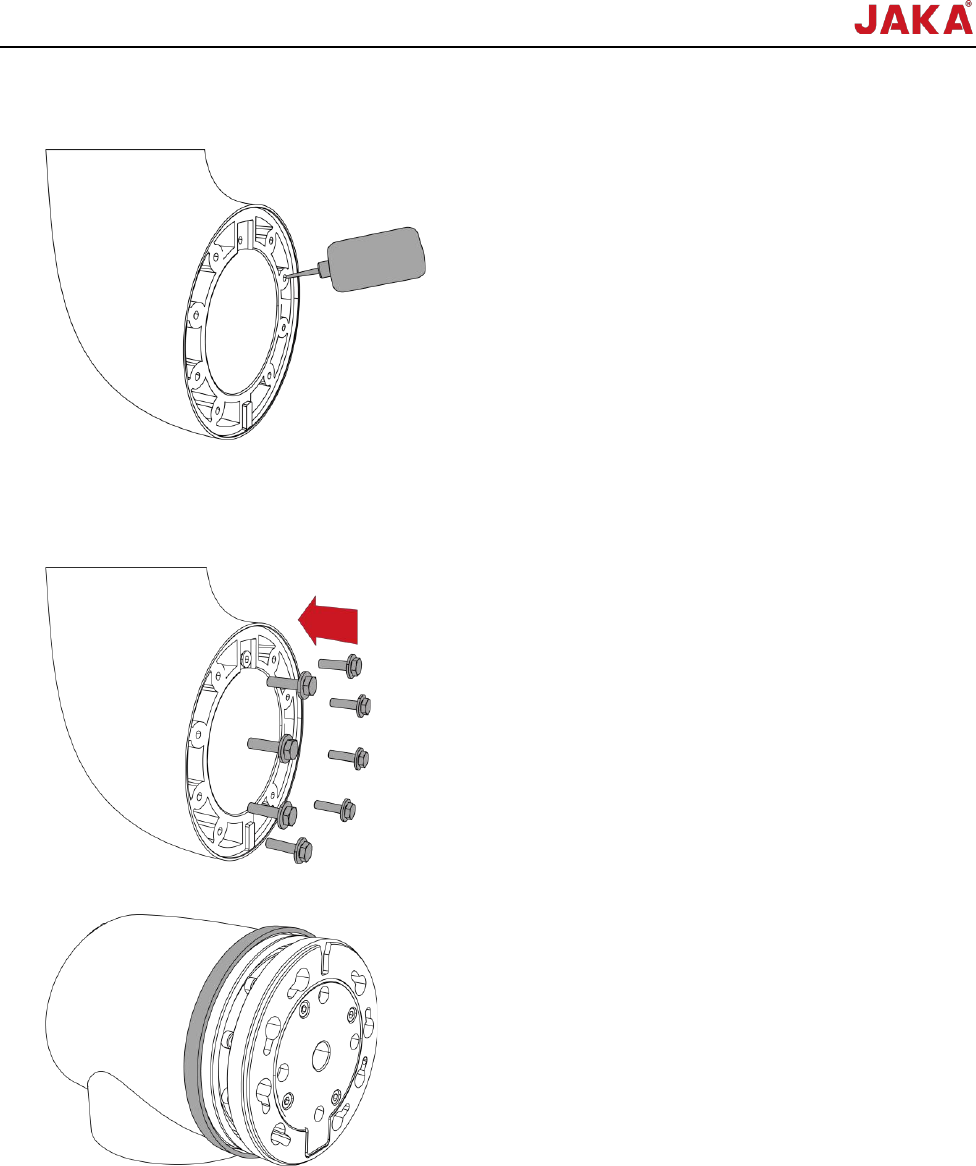

4. 将 LOCTITE 243 螺纹胶涂在更换部件螺纹孔内，注入时应注意螺纹胶不应溢出且应较低于螺纹孔顶
面；
5. 将外六角螺栓旋入涂有螺纹胶的螺纹孔内，将每个螺栓顺时针旋转，旋转 4 圈，目测使螺栓高度大概
一致，若有垫片滑落至底，将其滑动至紧贴螺栓头底面，若有螺纹胶溢出，尝试使用蘸有酒精的无尘布擦拭干
净；
6. 将耐磨圈套入到更换部件的下图所示的位置；

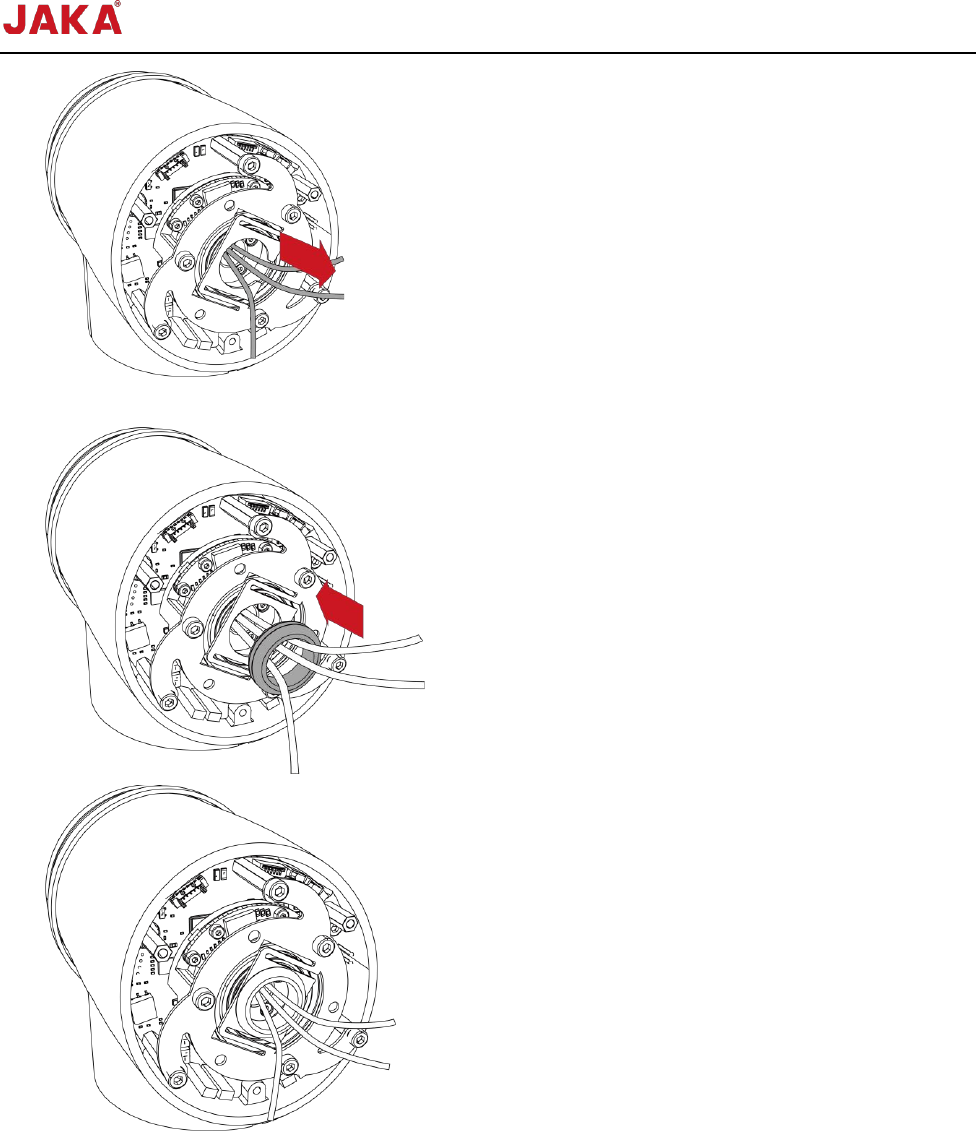

7. 将线缆线束（电源线和通讯线）穿过更换部件；
文档版本：3.1 29 / 201 节卡服务手册
8. 将线缆固定件放回；
9. 将更换部件上的凸起对准连接部件的法兰面的凹槽，并缓慢放入更换部件，且使更换部件上的螺栓穿
过连接部件法兰面上的葫芦孔的大孔；
