文档版本： 3.1 77 / 201 节卡服务手册 3.1.2 准备工具 序号 名称 示例图 1 控制柜钥匙 2 十字螺丝刀 3 斜口钳 4 镊子 5 内六角扳手 6 套筒扳手 7 LOCTITE243 螺 纹胶 8 扎带 3.1.3 风扇及防尘罩更换 3.1.3.1 防尘罩更换 1. 保持手部干燥并佩戴防 静电手环； 2. 取下风扇外侧的两个防 尘罩； 3. 取下防尘罩内的两个防 尘海绵；
文档版本：3.1 76 / 201 节卡服务手册
D：电源
E：控制柜底部面板
F：制动电阻
文档版本：3.1 77 / 201 节卡服务手册

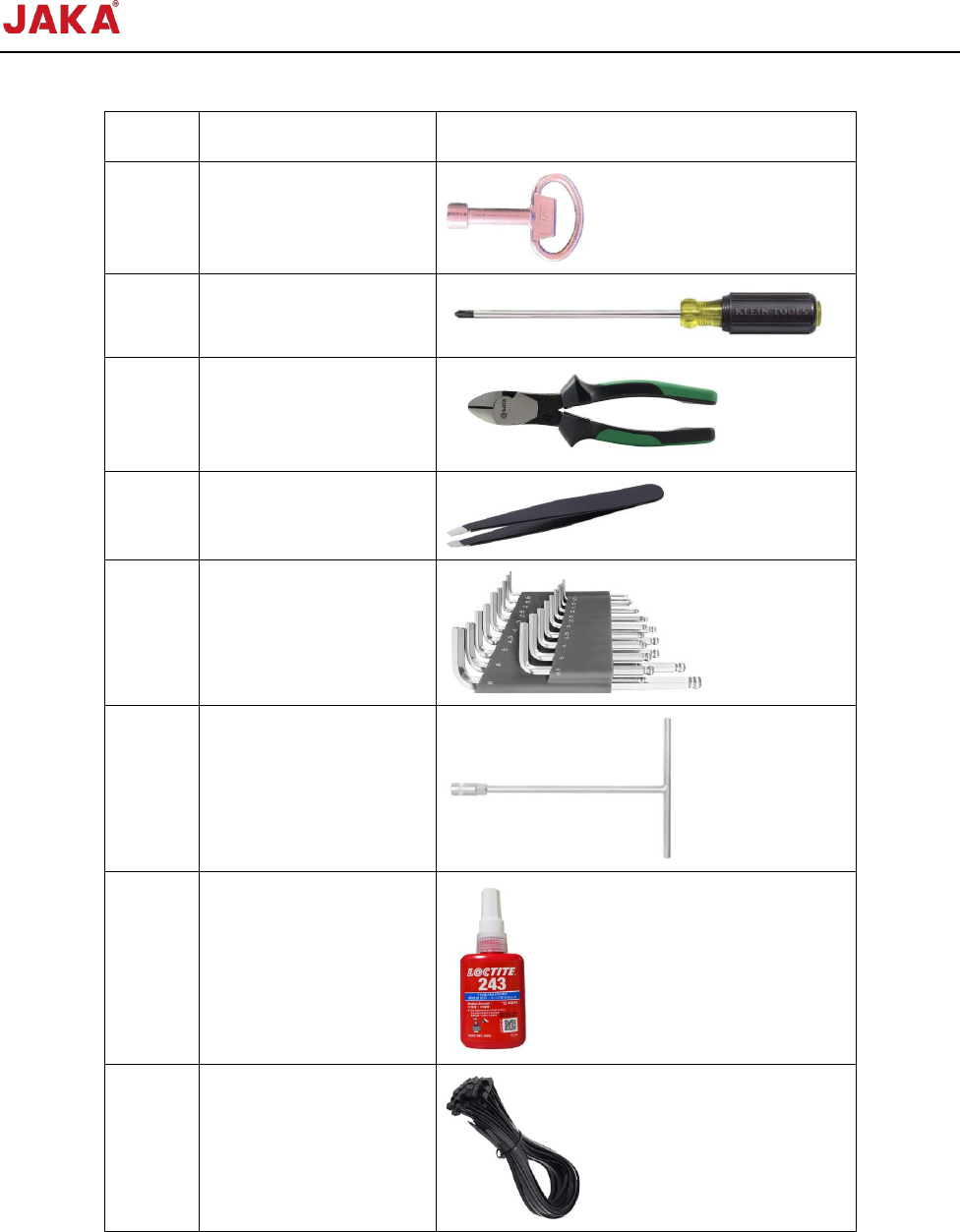

3.1.2 准备工具
序号
名称
示例图
1
控制柜钥匙
2
十字螺丝刀
3
斜口钳
4
镊子
5
内六角扳手
6
套筒扳手
7
LOCTITE243 螺纹胶
8
扎带
3.1.3 风扇及防尘罩更换
3.1.3.1 防尘罩更换
1. 保持手部干燥并佩戴防静电手环；
2. 取下风扇外侧的两个防尘罩；
3. 取下防尘罩内的两个防尘海绵；
文档版本：3.1 78 / 201 节卡服务手册
4. 将新防尘海绵放入相应位置；
5. 将防尘罩放入相应位置，并按压确保安装牢固。
3.1.3.2 风扇更换
1. 保持手部干燥并佩戴防静电手环；
2. 关闭控制柜电源；
3. 使用控制柜钥匙打开控制柜门；
4. 使用十字螺丝刀旋松控制柜前面板上的2颗螺钉，打开控制柜前面板。
5. 使用斜口钳剪断线缆上的扎带，拔下位于SCB板上的风扇连接线（共有两根线，黑色0V，红色
24V）；
6. 使用十字螺丝刀旋松4颗螺钉，并取下风扇的挡块；
