文档版本：3.1 81 / 201 节卡服务手册

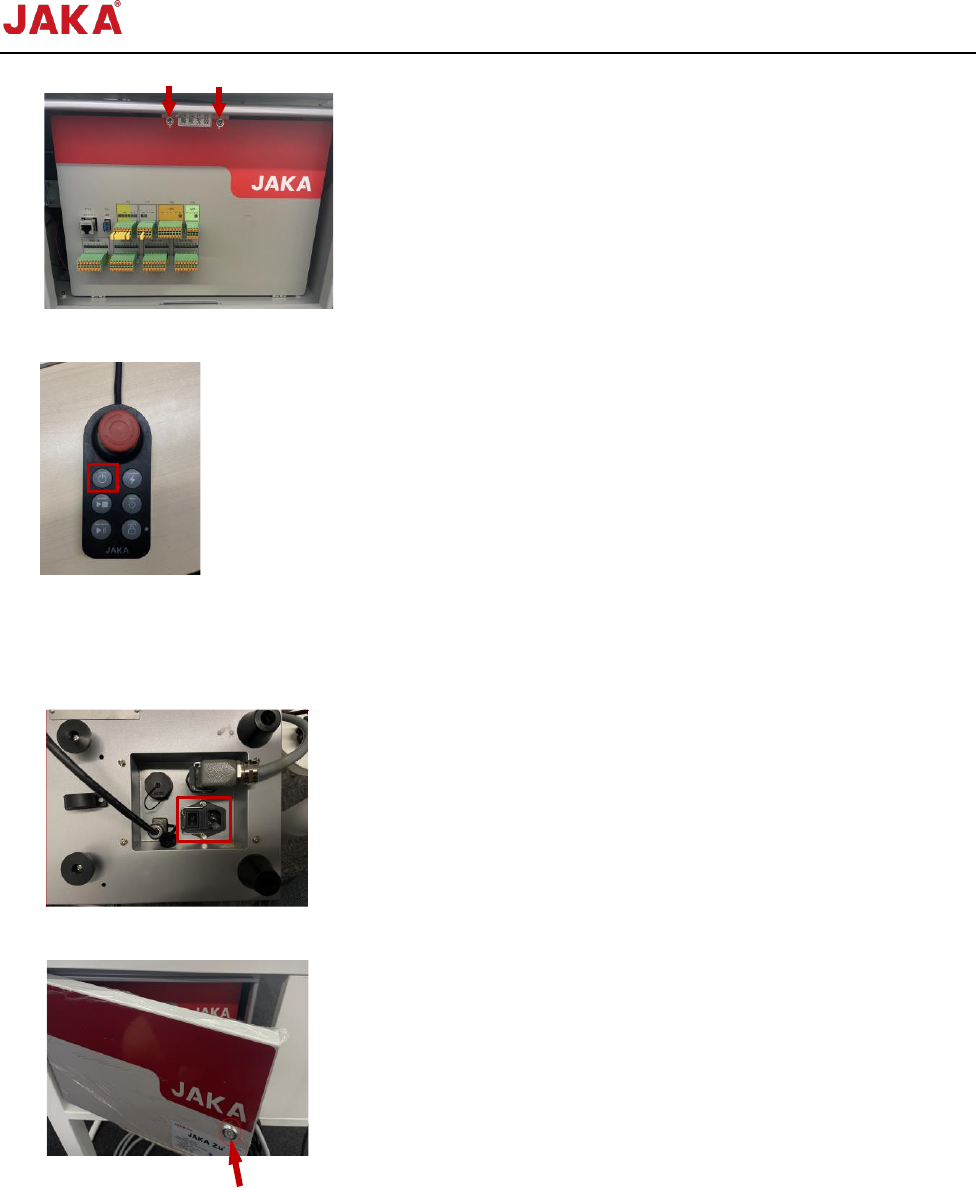

14. 将控制柜电源线连接，打开控制柜底部面板开关，使用手柄使控制柜上电，检查风扇是否工作。
3.1.4 天线更换
1. 保持手部干燥并佩戴防静电手环；
2. 关闭控制柜电源；
3. 使用控制柜钥匙打开控制柜门；
4. 使用十字螺丝刀旋松控制柜前面板上的2颗螺钉，打开控制柜前面板。
文档版本：3.1 82 / 201 节卡服务手册
5. 使用开口扳手旋松固定天线的螺母，取下螺母及垫片，并从控制柜内部取出天线；
6. 使用扎带固定2个新天线的延长线（如果需要安装Wi-Fi板，左侧的天线不需要用扎带固定）；
7. 取下天线延长线上的六角螺母和垫片，将其从控制柜内部取出，从控制柜外部拧紧拆下来的六角螺
母和垫圈；
8. 在天线螺纹孔上涂抹螺纹胶，拧紧天线并使天线水平。
3.1.5 Wi-Fi 板更换
3.1.5.1 Wi-Fi 板拆卸
1. 保持手部干燥并佩戴防静电手环；
2. 关闭控制柜电源；
文档版本：3.1 83 / 201 节卡服务手册
3. 使用控制柜钥匙打开控制柜门；
4. 使用十字螺丝刀旋松控制柜前面板上的2颗螺钉，打开控制柜前面板。
5. 拔下Wi-Fi板上的以太网线等线束，天线连接线有自锁装置，因此在取天线连接线时，不要硬拉，
可通过按压锁扣来取下线缆；
6. 使用内六角扳手旋松Wi-Fi板上的3颗螺钉；
1. 以太网接口
2. 天线连接线接口
3. USB线接口（连接工控机）
