传送带（基板传送）电动机的更换
1） 请松开传送带电动机托架的 4 个螺丝，把正时皮带从传送带电动机皮带轮上拆下，将传送带电动
机连同传送带电动机托架一起拆下。
2） 请松开传送带电动机皮带轮的 2 个止动螺丝，从电动机上拆下传送带电动机皮带轮，从传送带电
动机托架上拆下 4 个螺丝，卸下电动机。
3） 请把传送带电动机皮带轮安装到要换上的电动机上。要使电动机轴端面与传送带电动机皮带轮端
面一致，将止动螺丝的一方对准电动机轴的平，涂敷 LOCTITE 粘结剂 243 后予以紧固。
4） 请用 4 个螺丝将传送带电动机安装到传送带电动机托架上。
5） 把正时皮带挂到传送带电动机皮带轮上，临时固定传送带电动机托架的 4 个螺丝。
6） 请把正时皮带的张力调整为 24N～34N。
调整请使用 UNITTA 株式会社生产的声波式皮带张力计（Weight=2.5, Width=6.0, Span=68）。
7） 调整后，请将传送带电动机托架的 4 个螺丝固定。
注）张力过于紧→驱动轴的扭矩増大导致电动机轴承损坏
注）张力过于松→皮带轮跳齿导致异常声音、正时皮带磨损、损坏

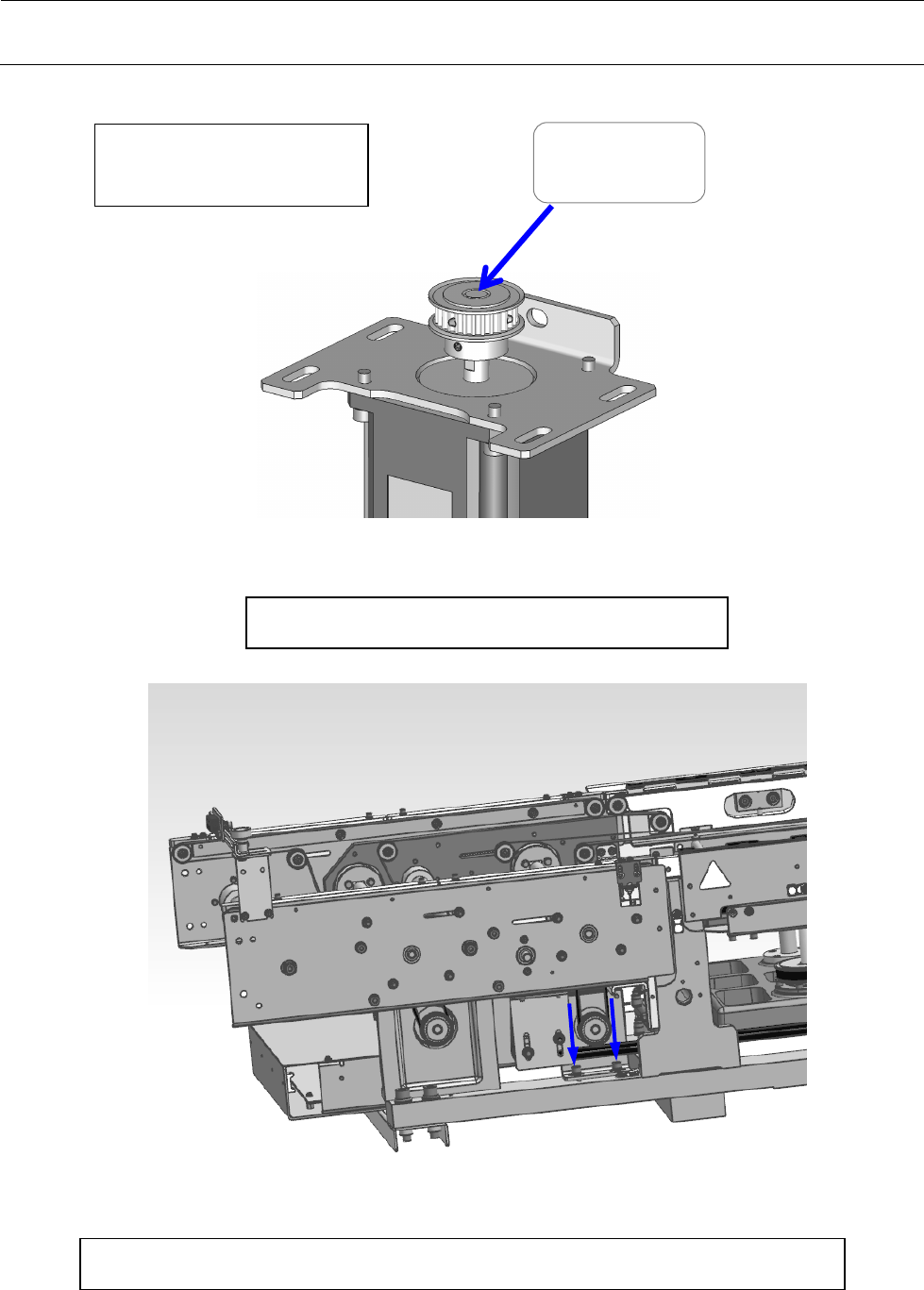

图 5-3-1 侧面传送带电动机托架
松开侧面传送带电动机托架止动螺丝，拆下正时皮带，把电动机连同托架一起拆下
维修调整要领书
5-4

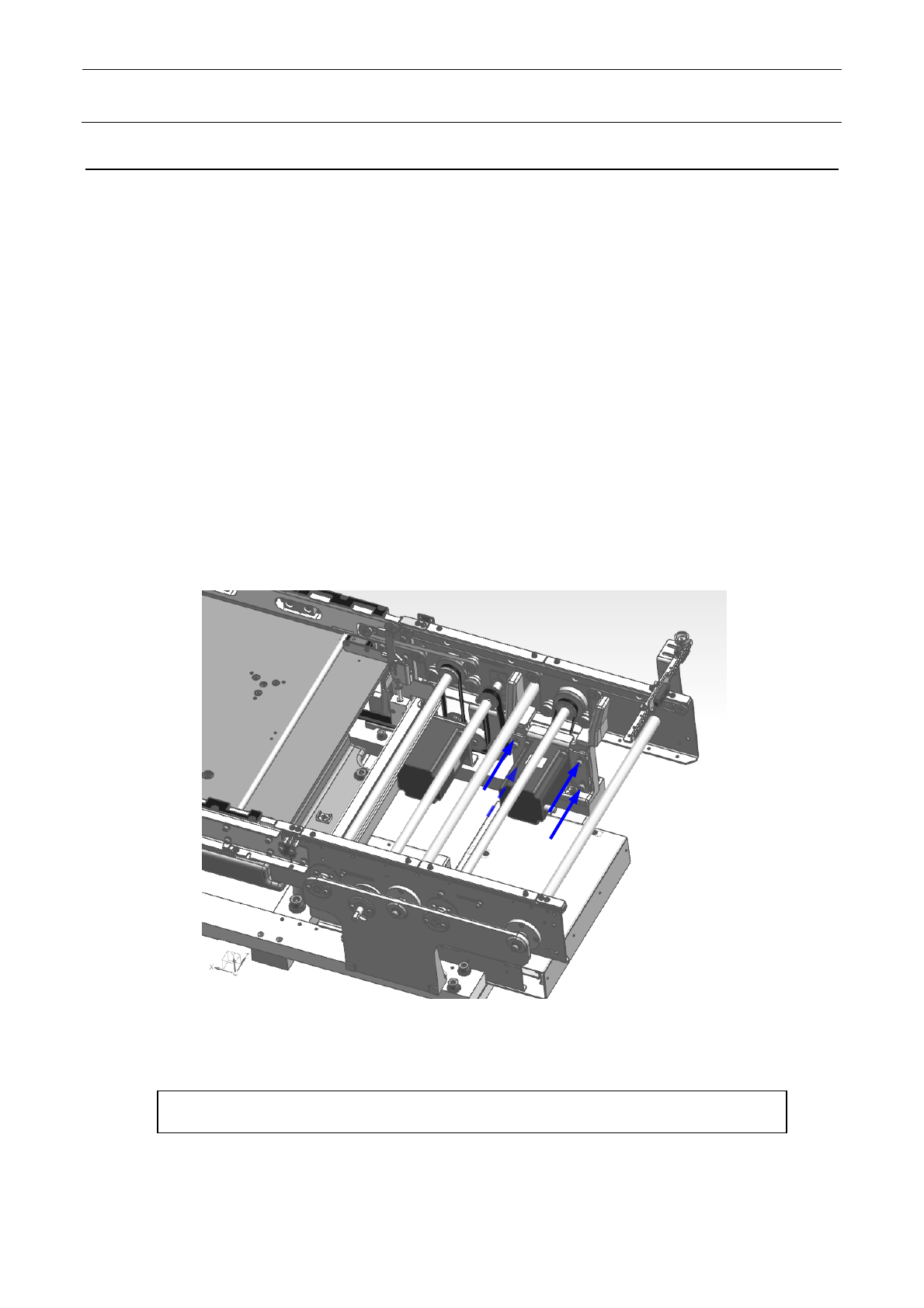

图 5-3-2 传送带电动机托架
图 5-3-3 传送带电动机托架
卸下传送带电动机皮带轮
从托架更换，取出电动机
当滑轮组件将
调整平面
请按相反的順序组装，进行正时皮带的张力调整
松开侧面传送带电动机托架止动螺丝，拆下正时皮带，把电动机连同托架一起拆下
维修调整要领书
5-5

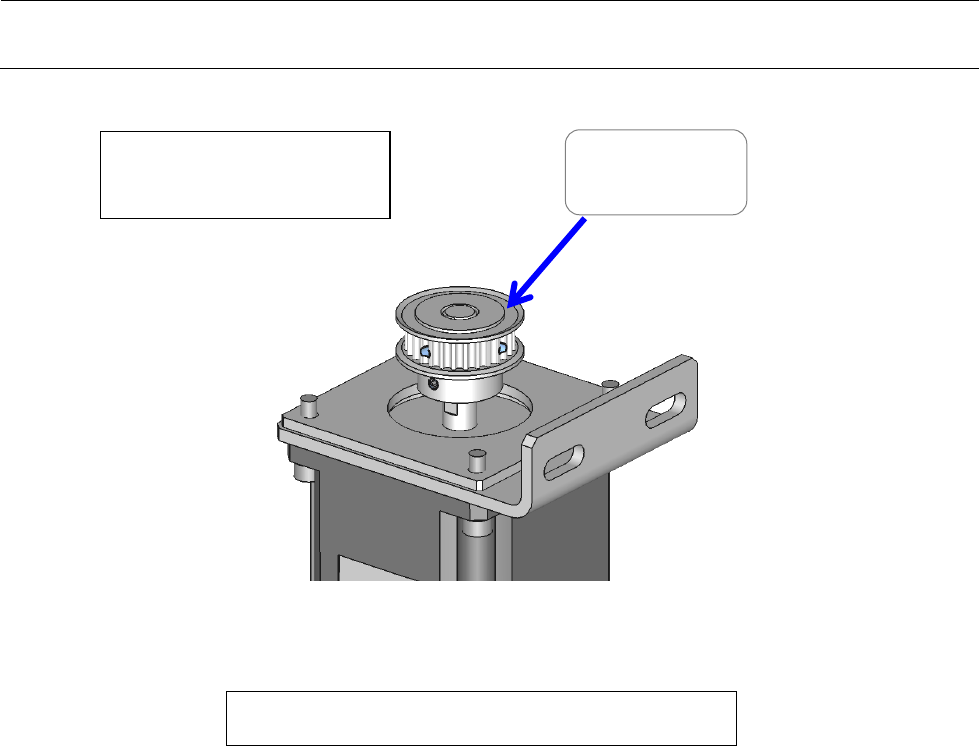

图 5-3-4 传送带电动机托架
卸下传送带电动机皮带轮
从托架更换，取出电动机
当滑轮组件将
调整平面
请按相反的順序组装，进行正时皮带的张力调整
