维修调整要领书 5- 15 5- 7 - 2 后侧 STOP 传感器光纤的更换 1 ） 请从传感器放大器中拔出光纤。 2 ） 松开③螺丝 2 个，取下②支架。 图 5- 7 - 2 - 1 后侧光纤位置 3 ） 把新的光纤如下图所示弯曲。请使用光纤附带的治具。 4 ） 如下图所示把光纤组装到②支架。 图 5- 7 - 2 - 2 光纤 的 安装 组装的后侧光纤到传送带 光纤到每个安装部孔 后侧 1. 弯曲光纤传感器在图的尺寸 2. 组装…
维修调整要领书
5-14
图 5-7-1-2 前侧 光纤的安装
图 5-7-1-3 光纤弯曲治具
5） 安装时，请按照相反的顺序安装。
Φ1.2mm 以下
Φ1.3mm 以上
光纤前端
位置标记
不锈钢管
1.弯曲光纤传感器在图的尺寸 2. 组装含盖该光纤传感器在图
前侧内
1 套 X2
维修调整要领书
5-15
5-7-2
后侧 STOP 传感器光纤的更换
1） 请从传感器放大器中拔出光纤。
2） 松开③螺丝 2 个，取下②支架。

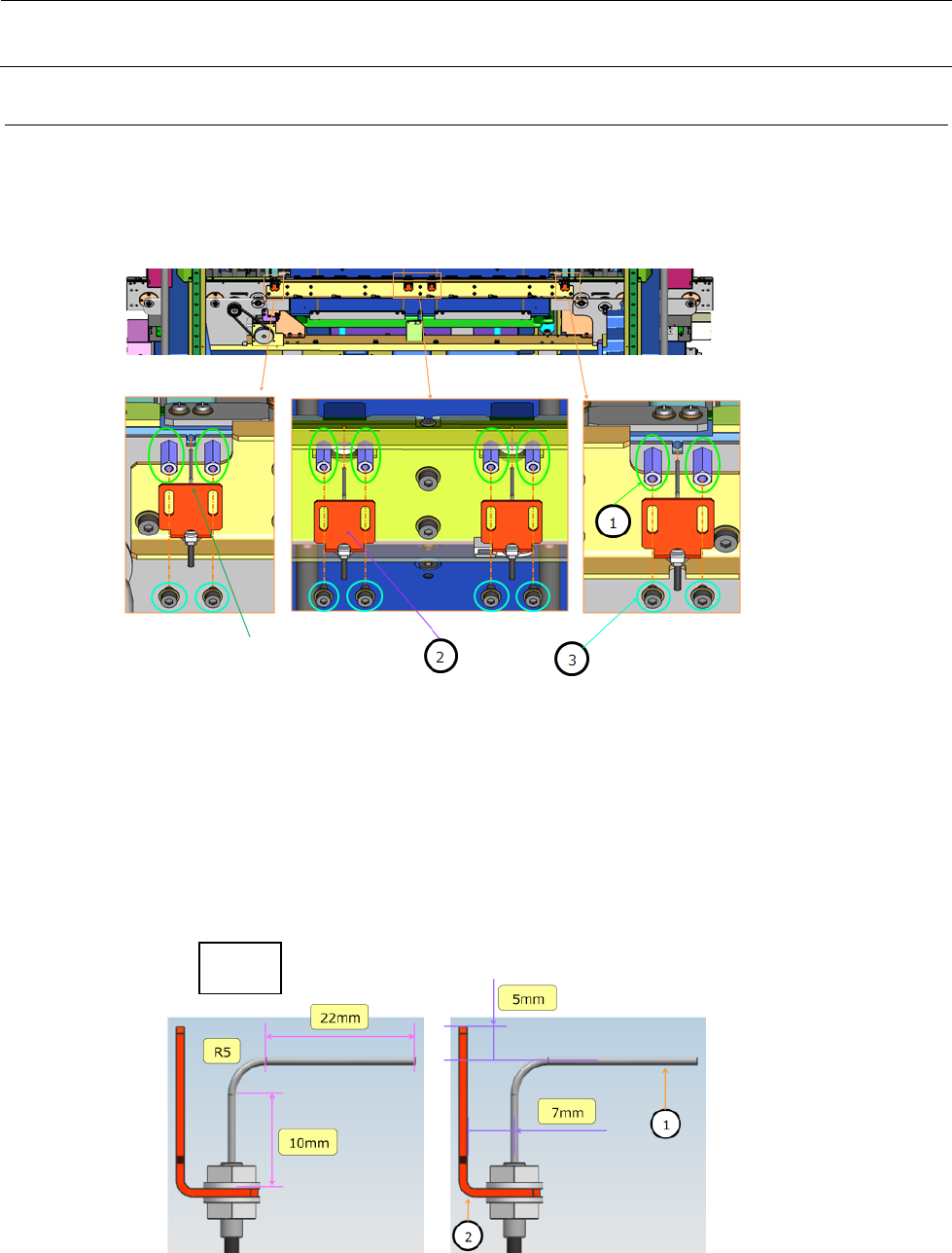

图 5-7-2-1 后侧光纤位置
3） 把新的光纤如下图所示弯曲。请使用光纤附带的治具。
4） 如下图所示把光纤组装到②支架。
图 5-7-2-2 光纤的安装
组装的后侧光纤到传送带
光纤到每个安装部孔
后侧
1.弯曲光纤传感器在图的尺寸
2. 组装含盖该光纤传感器在图
后侧
2 套 X4
维修调整要领书
5-16

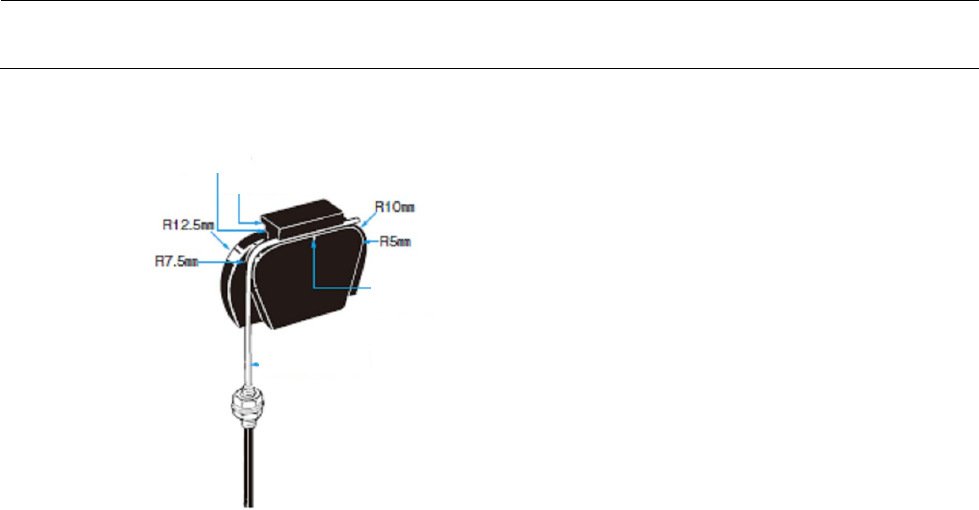

图 5-7-2-3 光纤弯曲治具
5） 安装时，请按照相反的顺序安装。
Φ1.2mm 以下
Φ1.3mm 以上
光纤前端
位置标记
不锈钢管
