维修调整要领书 5- 29 5- 12 支承制动器的更换 1 ） 支承制动器的前后位置请确认， 当气动为 ON 状态时， 在支承制动器 （橡胶部） 碰到张紧带轮外周 的状态下，图示的 A 尺寸为 5mm 。 2 ） 支承制动器的锁定传感器位置是，从气缸的后端一侧将传感器朝“ B 方向” 移动，变为 ON （ LED 亮灯）之后再移动 1mm ，在此位置上固定。 ※ 请一定要确认气缸动作时 LED 亮灯。 3 ） 速度控制器的调整 从全关…
维修调整要领书
5-28
5-11-4
支撑台的平面调整
对于支承台的平面度，请使用 HMS 测量下图圆圈部中央附近的值，调整到 3 个部位的差在 0.02mm 以
内。（XL 为 4 个部位）
图 5-11-4-1 支承台平面度的测量位置
<调整方法>
1） 对图示的支承台圆圈部各松开 3 个螺丝作临时性紧固。中央的 1 个不松开。紧固的程度是即使将
支承台上升滚珠丝杠也不旋转。
2） 请使用[手动控制]→[传送控制]，将支撑台置于-27mm 的位置。
为了用 HMS 测量，用 25mm 左右的块规等测定高度。
3） 以 3 个计测点中最低的地方为基准，将调整螺钉（中央的 1 个）向下降方向（螺钉旋紧的方向）
转，调整到 3 个测定点的差在 0.02mm 以内。
※ 如果将固定滚珠丝杠的 3 颗螺钉（调整螺钉周围的螺钉）全部松开，则 BU 台有下降的可能，
所以用调整螺钉调整后，请先临时固定一下。
※ 调整后，请确认轨道导轴与侧梁的中心是一致的（尺寸 A 为 1mm±0.5）。
图 5-11-4-2 轨道导轴与侧梁
5-11-5
从新取得支承台偏差
关于从新取得支承台偏差，请另行参阅 MS 参数。
维修调整要领书
5-29
5-12
支承制动器的更换
1） 支承制动器的前后位置请确认，当气动为 ON 状态时，在支承制动器（橡胶部）碰到张紧带轮外周
的状态下，图示的 A 尺寸为 5mm。
2） 支承制动器的锁定传感器位置是，从气缸的后端一侧将传感器朝“B 方向” 移动，变为 ON（LED
亮灯）之后再移动 1mm，在此位置上固定。
※ 请一定要确认气缸动作时 LED 亮灯。
3） 速度控制器的调整 从全关闭倒转三圈，在此位置上固定。
图 5-12-1 支承制动器
<调整方法>
1） 在气动为 ON 的状态下，松开支承制动器托架止动螺丝进行调节。
调整到 A 尺寸为 5mm。
2） 松开传感器的止动螺丝，从气缸的后端一侧将传感器朝“B 方向”移动，变为 ON（LED 亮灯）之后
再移动 1mm，在此位置上固定。
3） 请一定要确认气缸动作时 LED 亮灯。
4） 先松开一下速度控制器的锁定螺母，旋紧到全闭状态，再回到倒转三圈的位置，用锁定螺母固定。
维修调整要领书
5-30
5-13
支承导向气缸的更换
1） 请按照第 5-11 支承台电动机的更换（BU 台电动机更换）拆下支承台。
2） 请拆下螺母和螺丝，拆下气缸。(左，右两个位置)
3） 安装新的气缸以支撑台，支撑台端和 U_RELEASE_SUPPORT_BS 在延伸的缸杆来固定螺母，使得
22.5mm 一个位置的距离。
4） 此时请把传感器从气缸后端侧向箭头方向移动，在开始亮灯位置和熄灯位置的中间位置上将传感
器固定。
5） 请把速度控制器的锁定螺母旋紧到全闭状态，再倒转 3 圈，用锁定螺母固定。
6） 请按照第 5-11 支承台电动机的更换（BU 台电动机更换）组装支承台。

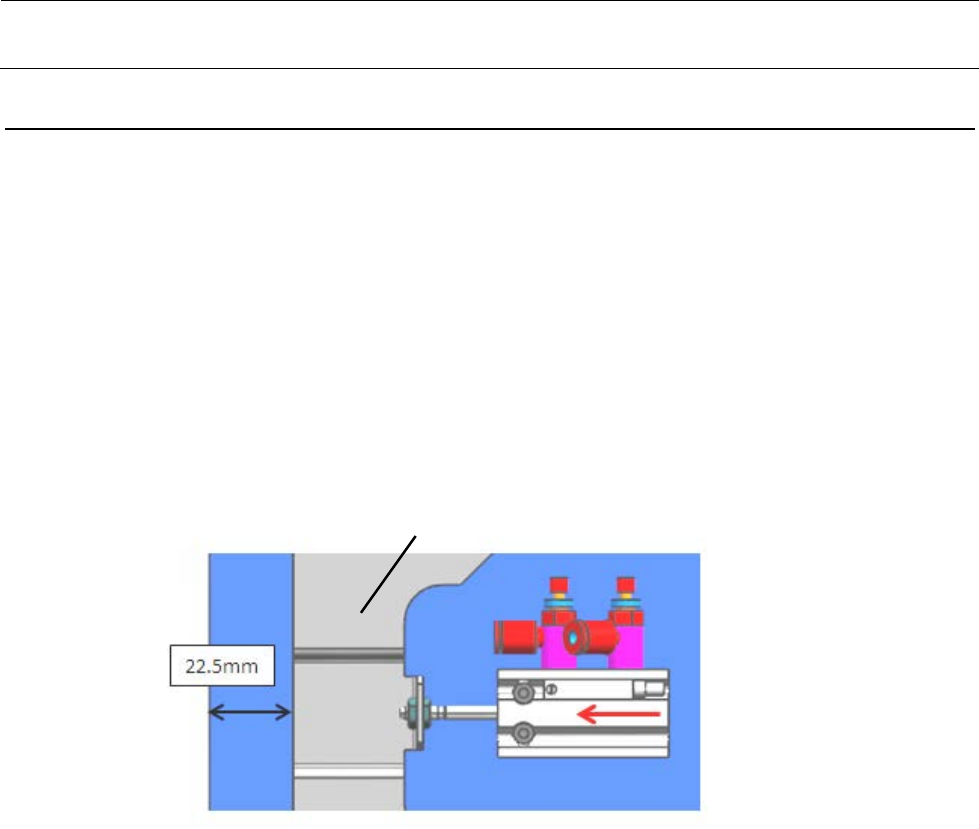

图 5-13-1 支承导向气缸
BU_RELEASE_SUPPORT_BS
