维修调整要领书 8-8 8- 2 台架升降机 8-2-1 机械操纵阀的 更换 1) 拆下与弯头活接头连 接的空气管子。 2) 从限动器托架上卸下 机械操纵阀。 3) 卸下弯头活接头、消 音器，更换机械操纵 阀。 4) 安装时，请按逆向步 骤进行。 FL 侧 / RR 侧 FR 侧 / RL 侧 机械操纵阀 带垫片内六角螺 栓 M4 L= 25 弯头活接头 消音器
维修调整要领书
8-7
8-1-5

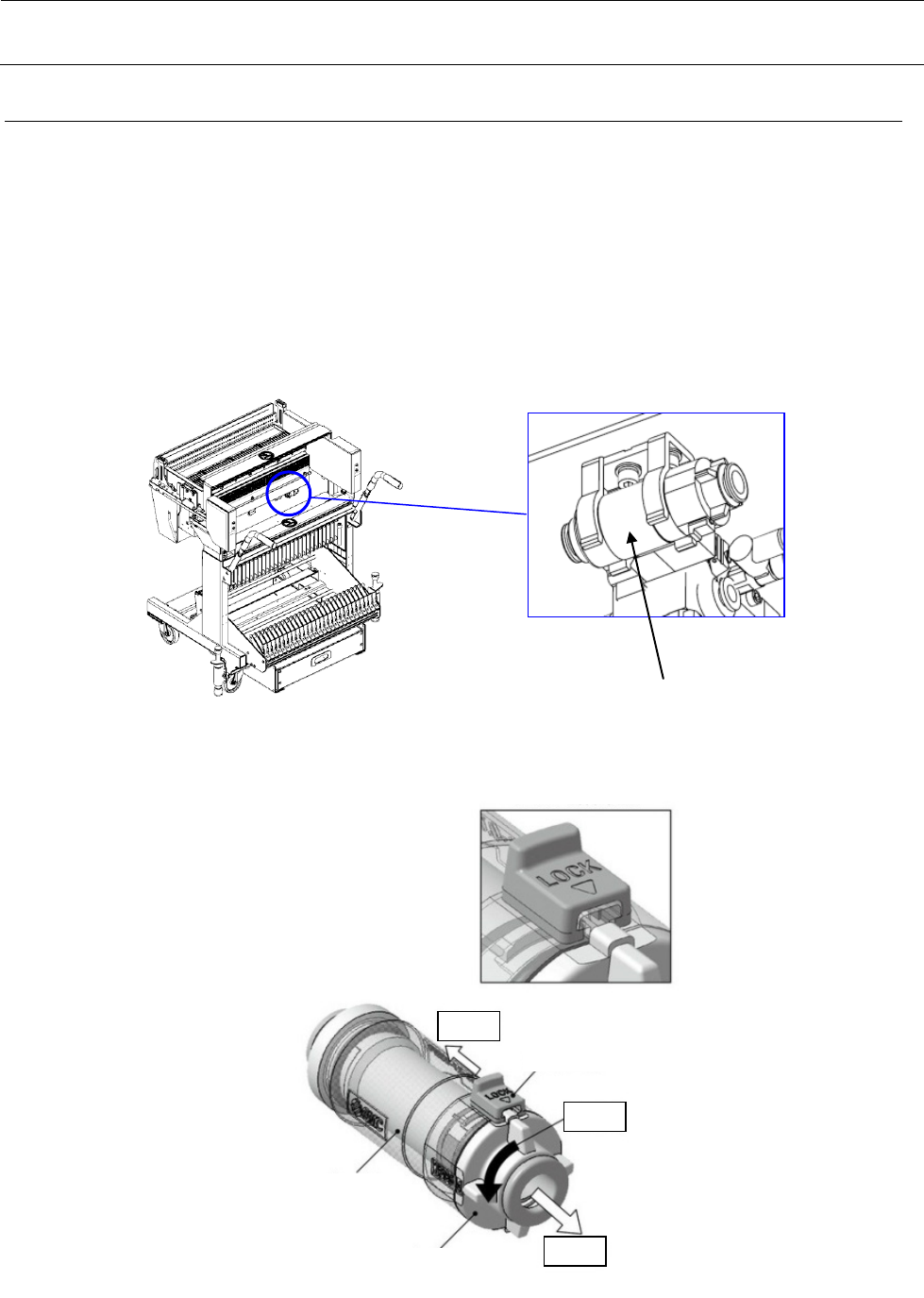

直通式过滤器的更换（仅限统一更换台车）
※ 请将统一更换台车从机器主体上卸下，在此状态下进行作业。
1) 拆下与直通式过滤器连接的空气管子。
2) 卸下直通式过滤器，更换过滤器。
① 将止转销锁向箭头方向滑动，解除锁定。
② 将过滤器盖逆时针转动 90°以上。
③ 取下过滤器盖。
3) 安装时，请按逆向步骤进行。
直通式过滤器
①
②
③
锁定解除状态
止转销锁
壳体
盖子
维修调整要领书
8-8
8-2
台架升降机
8-2-1

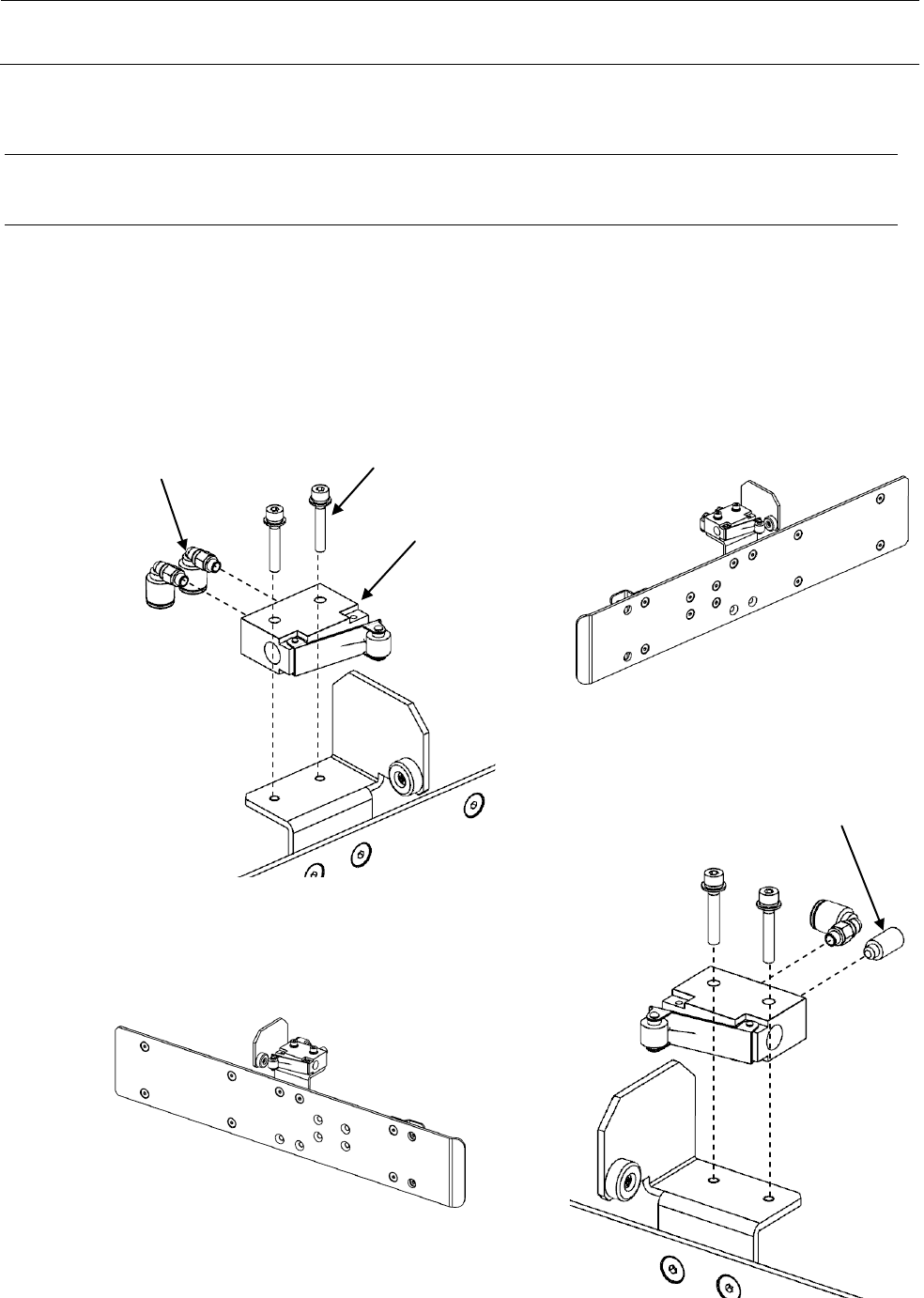

机械操纵阀的更换
1) 拆下与弯头活接头连接的空气管子。
2) 从限动器托架上卸下机械操纵阀。
3) 卸下弯头活接头、消音器，更换机械操纵阀。
4) 安装时，请按逆向步骤进行。
FL 侧 / RR 侧
FR 侧 / RL 侧
机械操纵阀
带垫片内六角螺栓 M4 L=25
弯头活接头
消音器
维修调整要领书
8-9
8-2-2

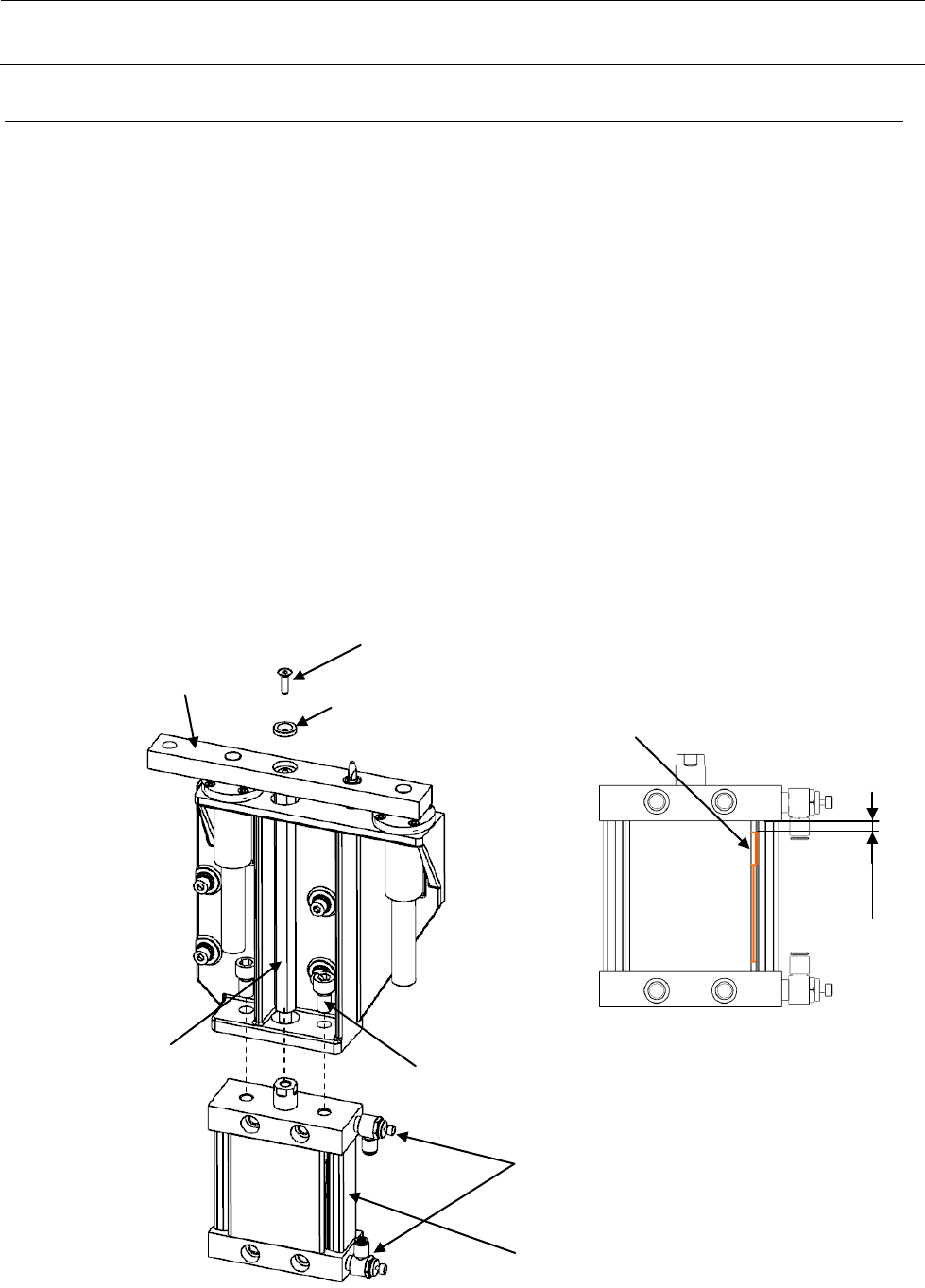

台架上升气缸的更换
1) 把用于固定台架升降机与升降机轴（内六角）的埋头螺钉拆下。
2) 取下气缸固定螺丝，将气缸向下侧拔出，卸下升降机轴。
3) 从气缸中拆下速度控制器、传感器，更换气缸。
4) 安装时，请按逆向步骤进行。
5) 组装后请注入空气，确认和调整气缸速度。
※ 气缸传感器请组装在距气缸内侧端面 7.5mm 的位置。
＜气缸速度调整＞
1) 速度控制器被调整在 3.5～4.0 秒完成上升（目标 4 秒 ）， 3.5～4.0 秒完成下降（目标 4 秒 ）（ 制
造组装）。※ 上升：上侧的速度控制器，下降：下侧的速度控制器。
2) 请以右侧气缸的速度控制器作为固定方，使左侧的速度控制器根据右侧来调整。
3) 上升和下降的速度左右侧相等后（目视确认），锁定速度控制器。
4) 锁定后，请再次确认上升和下降的速度。
气缸传感器
埋头螺钉 M6 L=20
止推轴环
台架升降机
内六角螺栓 M12 L=20
速度控制器
升降机轴
7.5mm
气缸
