维修调整要领书 8- 13 8-2-7 台架限位开关 的更换（仅 限 EN ） 1) 松开至中继连接器的 电缆固定。 2) 卸下台架限位开关进 行更换。 3) 安装时，请按逆向步 骤进行。 平垫片 M4 台架限位传感器 盆头小螺丝 M4 L=25
维修调整要领书
8-12
8-2-5

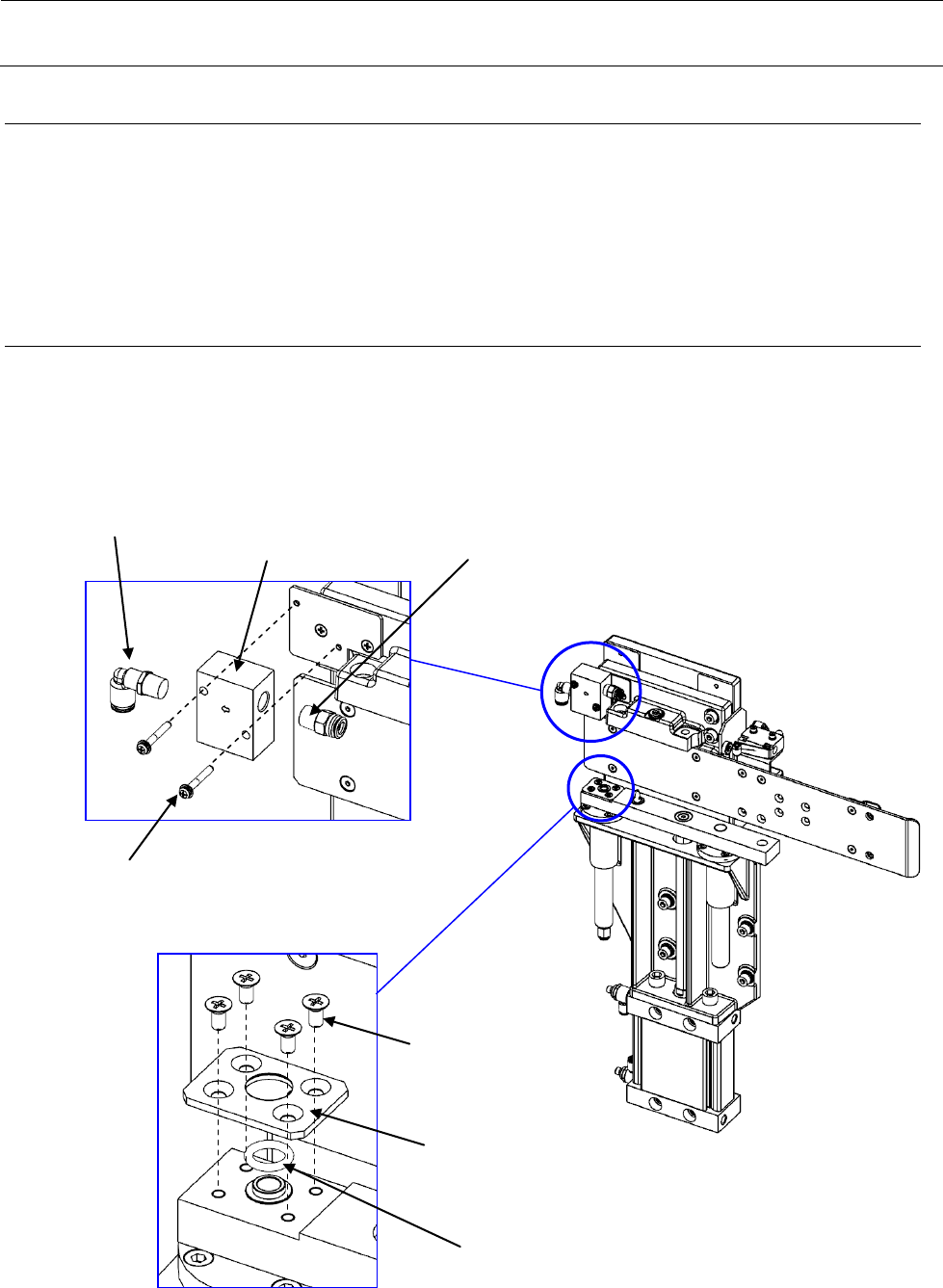

作动器阀的更换
1) 拆下与作动器阀连接的空气管子。
2) 卸下作动器阀。
3) 卸下单头活接头、弯头活接头，更换作动器阀。
4) 安装时，请按逆向步骤进行。
8-2-6
O 形环的更换
1) 卸下环座，更换 O 形环。
2) 组装时，请给 O 形环涂敷润滑脂（6459 润滑脂 N）。
3) 安装时，请按逆向步骤进行。
作动器阀
单头活接头
带垫片盆头小螺丝 M4 L=30
弯头活接头
O 形环（※组装时涂敷润滑脂）
环座
埋头螺钉 M4 L=8
维修调整要领书
8-13
8-2-7
台架限位开关的更换（仅限 EN）
1) 松开至中继连接器的电缆固定。
2) 卸下台架限位开关进行更换。
3) 安装时，请按逆向步骤进行。
平垫片 M4
台架限位传感器
盆头小螺丝 M4 L=25
维修调整要领书
危险
为了防止突然的起动造成事故，请关掉空气和电源之后再进行
操作。
警告
涉及切带机装置之活动刀刃及固定刀刃的更换，得到认证的维
修人员才能进行。
9
切带机
9-1
整体图
滑槽
PCB 护罩
切带机护罩
切带机（内部）
9-1
