维修调整要领书 1- 12 1-2- 3 传感器动作确认 1 ） 各轴以手动方式移动， 通过 “手动控制” → “传感器信息” 确认接近传感器 （显示是原点传感器） 、 各限位传感器会 ON 、 OF F 。
维修调整要领书
1-11

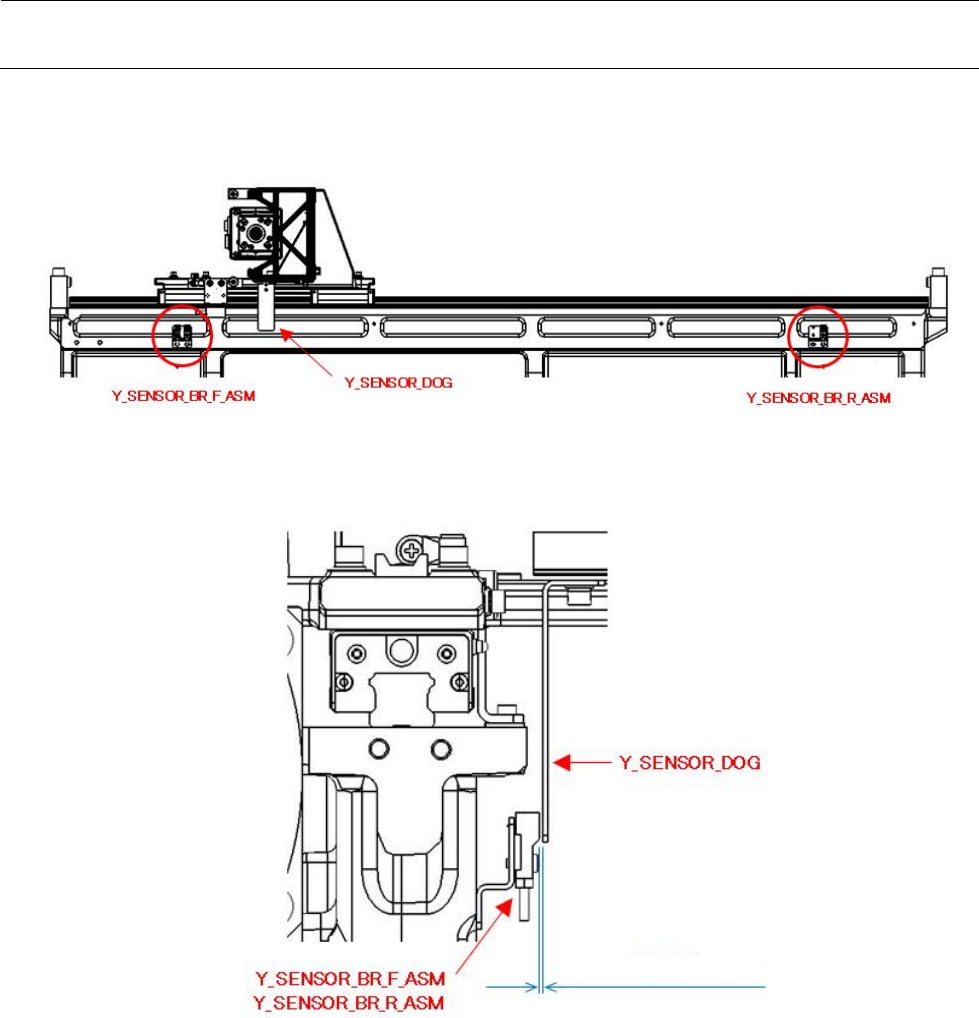

2） 后方固定时，要使 Y 传感器止动卡具与传感器表面的空隙为 1.8～2.5mm（目标是 2.0mm）。
(图 1-2-2-2)
c
图 1-2-2-2
0.8～1.5mm（目标是1.0mm）
维修调整要领书
1-12

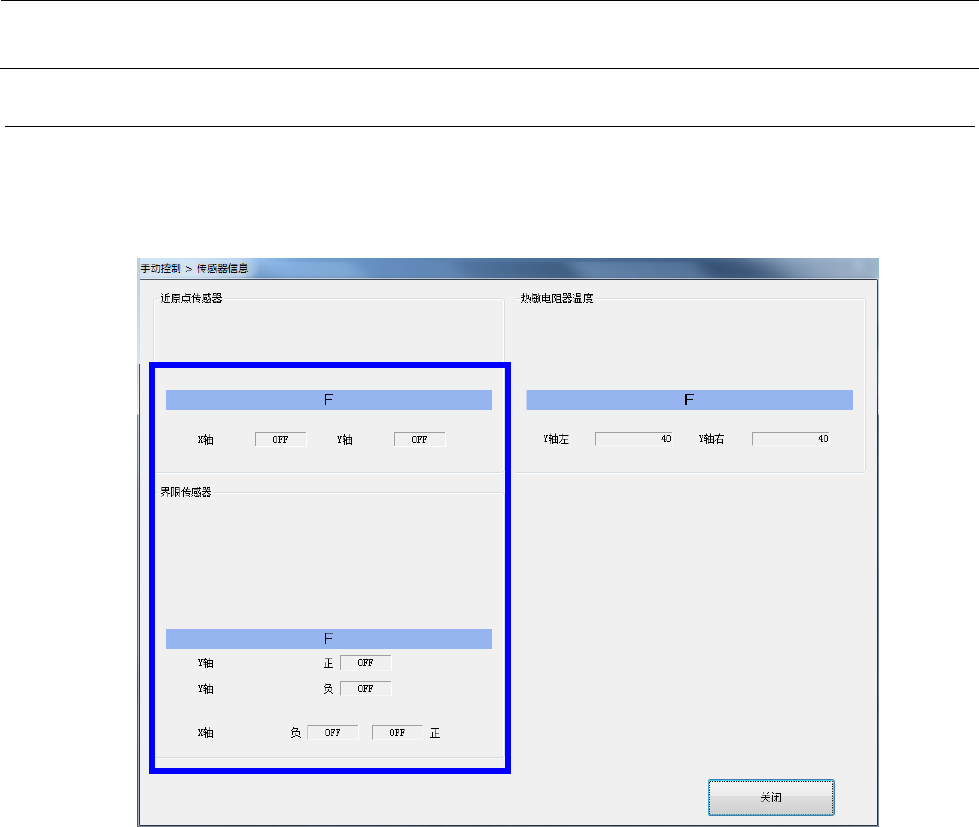

1-2-3 传感器动作确认
1） 各轴以手动方式移动，通过“手动控制”→“传感器信息”确认接近传感器（显示是原点传感器）、
各限位传感器会 ON、OFF。
维修调整要领书
1-13
1-3 电缆拖链的更换
1-3-1 X 轴电缆拖链的更换
X_CABLEVEYOR（货号：40110451）
1） 拆下内六角螺栓 M4×10，拆下 X_CABLE_BEAR。
2） 拆下 B_COVER_SCREW 和 M4 螺母，拆下 CABLE_CLAMP_X2 和 FC_RUBBER。
3） 拆下 X 轴电缆拖链的臂板，取出线束进行更换。
4） 按相反的步骤进行装配。这时，请注意电缆拖链内的线束不要缠绕。
并且，请用手推入 X 电缆拖链内部的线束，确认不绷紧。
图 1-3-1-1 X 轴电缆拖链
臂板
M4×10
B_COVER_SCREW
M4
螺母
CABLE_CLAMP_X2
