RS-1_维修调整要领书 - 第197页
维修调整要领书 12 -8 4 3 1 2 9 6 8 7 图 12 -2-2-1-4 电气装置单元 B
维修调整要领书
12-7

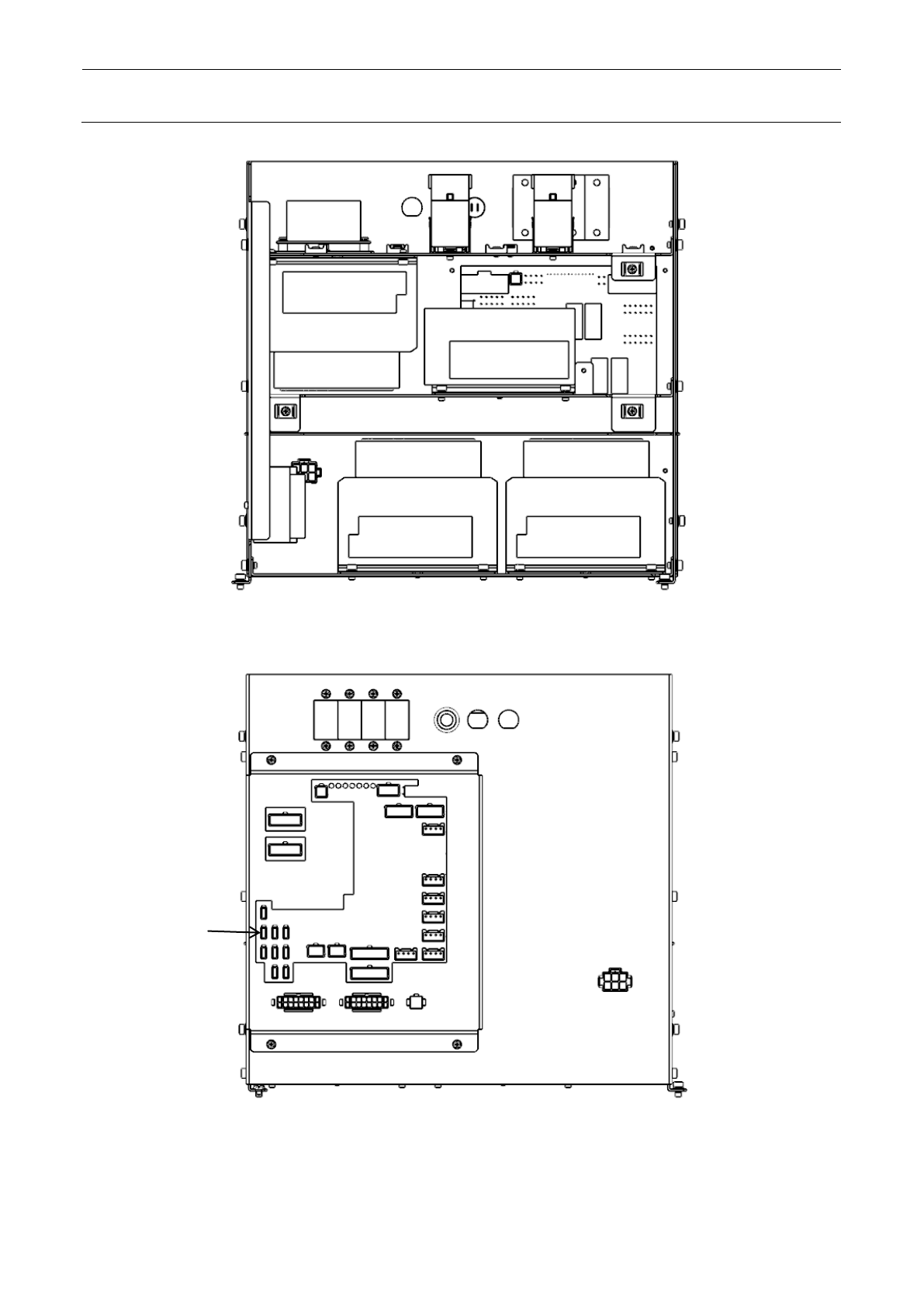

图
12-2-2-1-2
电气装置单元
B
的正面图
(
前盖取下的状态
)
图
12-2-2-1-3
电气装置单元
B
的背面图
5
维修调整要领书
12-8
4
3
1
2
9
6
8
7
图
12-2-2-1-4
电气装置单元
B
维修调整要领书
12-9
表
12-2-2-1-1
电气装置单元
B
＜零件清单＞
No. JUKI 品号 零件名 零件数 位置 备注
1 HA00650000A CIRCUIT PROTECTOR (2OA) 1 CP3
2 HA006500000 CIRCUIT PROTECTOR (30A) 3 CP4, CP6, CP7
3 HA00542000B CIRCUIT PROTECTOR (8A) 1 CP5
4 HB00128000C RELAY 3 RL1, RL2, RL3
5 40128877 POWER PCB ASM 1
6 40182378 POWER SUPPLY 1
7 HX006920000 POWER SUPPLY 2
8 HX007180000 POWER SUPPLY 1
9 HX007190000 POWER SUPPLY 1
10
11
