维修调整要领书
13-2
系统盘的更换
在 RS-1 机型中，系统盘的组成集中在 Solid State Disk（以下称 SSD）内｡
SSD 内部分割为 C 驱动器和 D 驱动器，前者组装有 Windows 和 RTX 等操作系统，后者保存着系统
程序和参数､生产程序文件等｡
13-2-1 SSD
的更换
SSD 内保存着 RS-1 工作所需的 Windows 和 RTX 等操作系统，作为装置的启动盘。
并且，这是安装在 CPU 板上的。
更换 SSD 时，除了以下必需零件，还需要主机工作时所需的参数文件。
MS 参数等被更新后，请通过菜单栏的“文件”→“控制数据管理”取好备份。
并且，对生产程序文件也请用 USB 存储器等取好备份。
更换 SSD 时，请一定按照手册的程序实施。
并且，当更换前和更换后 SSD 的数据内容不同时(更换非复制盘时)，由于网络适配器的驱动程序会被
初始化，所以必须从新进行设置。
"12-3-1-1 更换 CPU BOARD 后网络驱动程序的从新设置"，请参阅。
13-2-1-1
需要部件
① RS-1 Environment Disk（SSD）
RS-1 必须要有专用 Environment Disk（内含 Windows 和 RTX 等本装置工作所需的 OS 环境）。
表
13-2-1-1-1 SSD
的货号
言語
OS
品名
品番
备考
共同（日·英·中）
Windows7
SYSTEM DISK ASSEMBLY
40178968
RS-1 用
② RS-1 系统程序安装盘
是 RS-1 的软件。
保存有所有的系统程序，安装时要指定机型（仅在新安装时）。
13-5
维修调整要领书
13-2-1-2
更换方法
1) 请从控制装置中拆下①CPU BOARD。
2) 请卸下基板背侧的③螺丝，将②SSD 从连接器 CN8 中拉出。
3) 从 SSD 中卸下④柱状螺栓。
4) 安装时，请按照相反的程序进行安装。

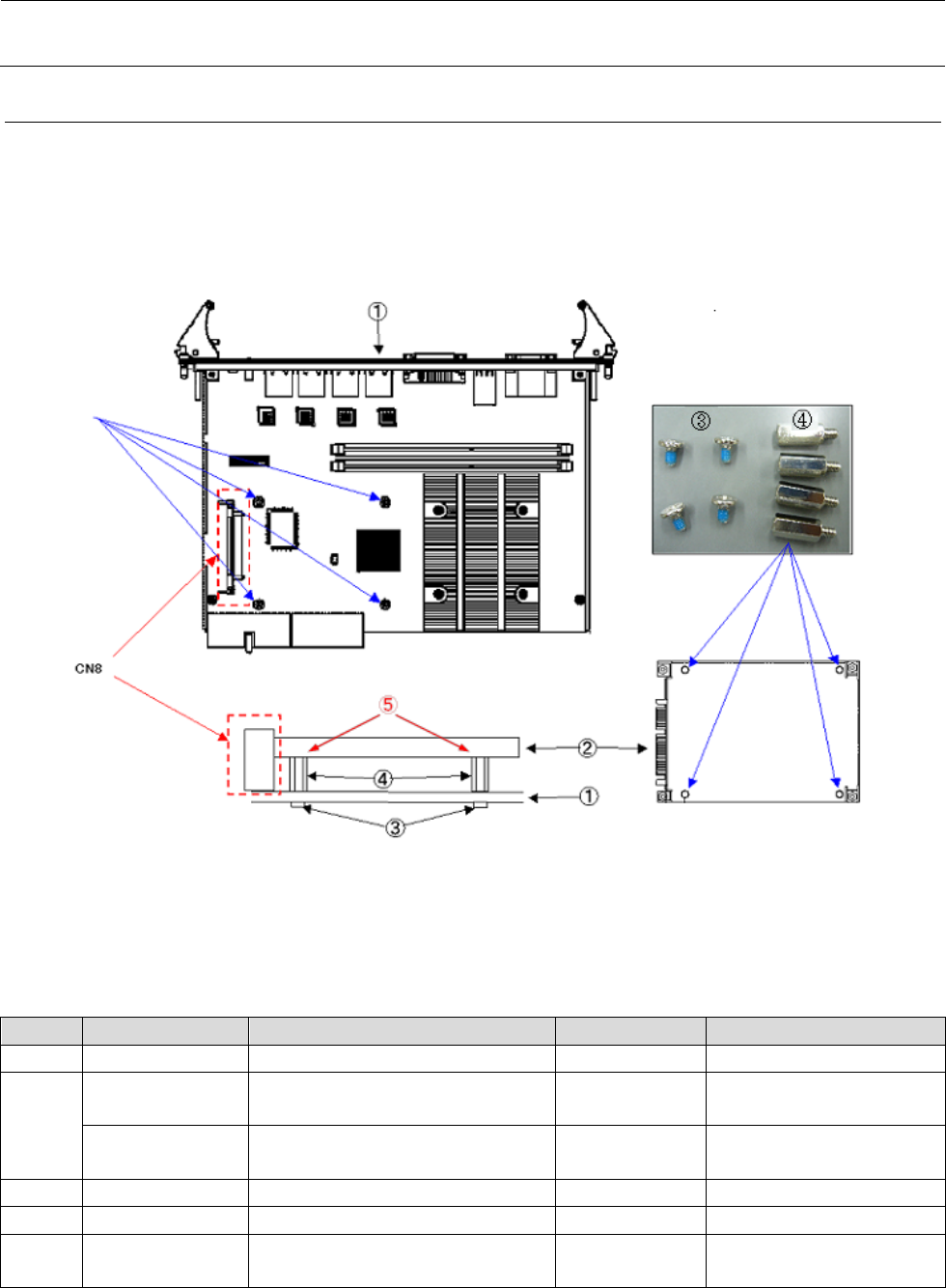

图
13-2-1-2-1 CPU
基板组件·
SSD
【更换零件一览表】
表
13-2-1-2-1 SSD
更换零件
No.
货号
品名
每台数量
备注
①
40123242
CPU BOARD
1
②
40129789 SSD 16GB 1
控制单元
Rev.3
或
系统盘
Rev.3
以前
40178968 SSD 16GB 1
控制单元
Rev.4
或
系统盘
Rev.4
以后
③
盆头螺丝（
CPU BOARD 附属品）
4
④
柱状螺栓（
CPU BOARD
附属品
）
4
⑤ WP0330516SC WASHER 3.3X8X0.5 8
控制单元
Rev.4
或
系统盘
Rev.4
以后
※ 安装「40129789」时，在各柱状螺栓(④)与 SSD 之间分别插入 1 枚垫圈元件(⑤)。
安装「40178968」时，在各柱状螺栓(④)与 SSD 之间分别插入 2 枚垫圈元件(⑤)。
SSD 固定用柱状
螺栓安装孔
