维修调整要领书 13 -2-2-1 T CP/ IP 的设定 1) 请选择 [ 开始 ] 按键 ，再选择 [ 控制面板 ] 。 2) 请选择 [ 网络和 共享中心 ] 。 3) 于是显示“网络和共 享中心”对话框。 请选择 [ 更改适 配器设置 ] 。 13 -8
维修调整要领书
13-2-2
网络的设置（要与
JaNets
通信的情况下进行设置）
为了 RS-1 与 JaNets 之间的通信，必须进行网络设置。
＜设定程序＞
① 设定 TCP/IP
② 设定共有文件夹
③ 登记用户
13-7
维修调整要领书
13-2-2-1 TCP/IP
的设定

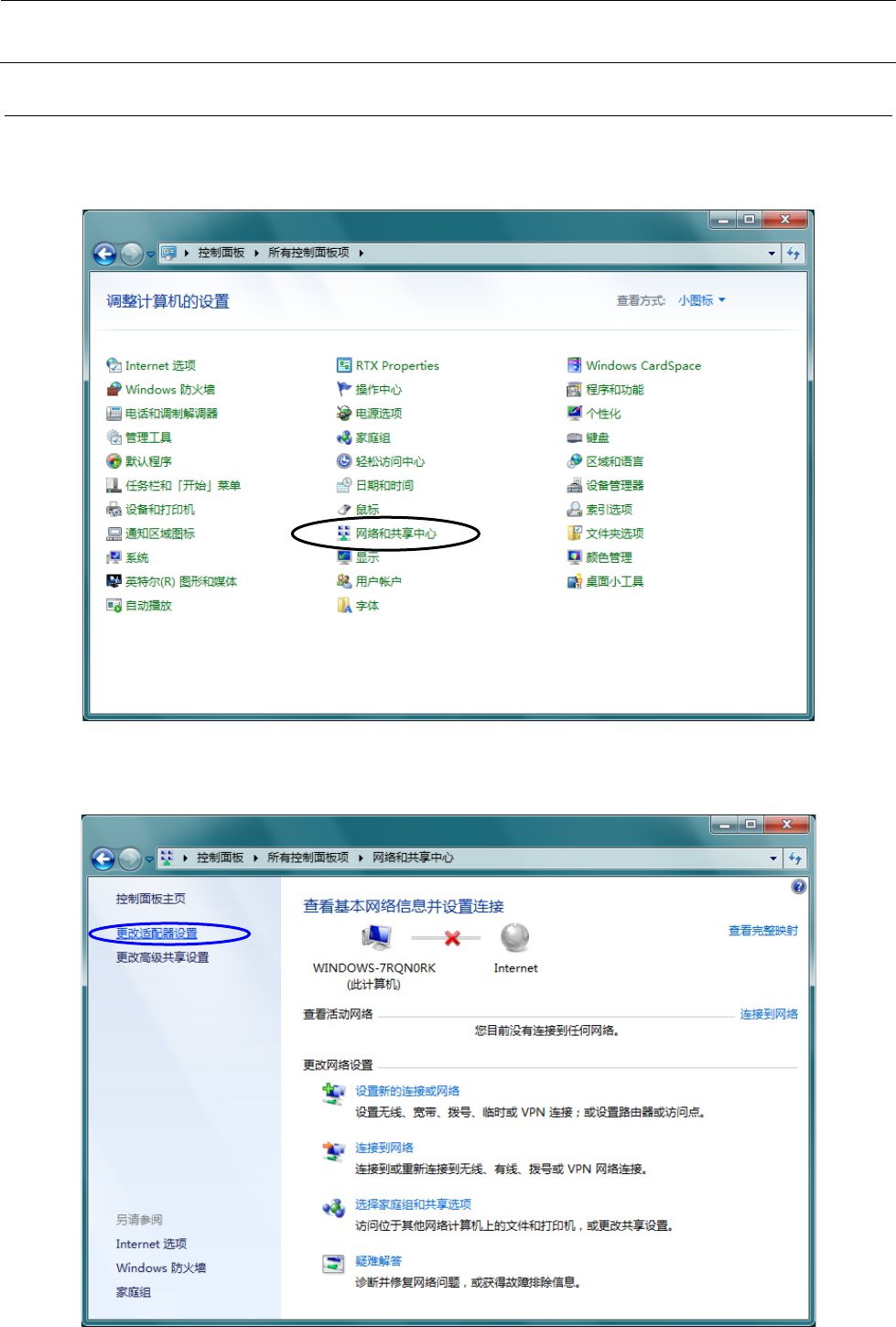

1) 请选择[开始]按键，再选择[控制面板]。
2) 请选择[网络和共享中心]。
3) 于是显示“网络和共享中心”对话框。
请选择[更改适配器设置]。
13-8
维修调整要领书
4) 显示“网络连接”对话框。
将出现 4 个“本地连接”图标，于是按照以下操作顺序，寻找用于与 JaNets 等外部通信的设备。
([
本地连接
]
项目的末尾编号根据机器而不同，故不能用于设备的识別
)
5) 请点击鼠标右键，或按下菜单栏的 [组织]，选择 [属性]。
6) 显示属性。
查找要设置的本地连接。请选择 [配置]。
13-9
