维修调整要领书 1- 19 1-4- 2 电缆标识（ X ）的确认 1 ） 确认 XY 拖链电缆的标识位置。 （检查标记的黑色是在黏结端。） 图 1-4-2-1 2 ） 确认 OPTICAL F IBER C ABLE 7M 的标识位置。 图 1-4-2-2 OPT ICAL FI BER CABLE 7M 在 OPTICAL FIBER CABLE 7M 上标白色记号 280
维修调整要领书
1-18
5） 卸下可动侧 FC_SUPPORT_Y_V2，并切除束线带。
6） 卸下固定侧 FC_SUPPORT_Y_V2，并切除束线带。
7） 拆下电缆载体的盖，并取出 XY 电缆。
图 1-4-1-7
图 1-4-1-8
维修调整要领书
1-19

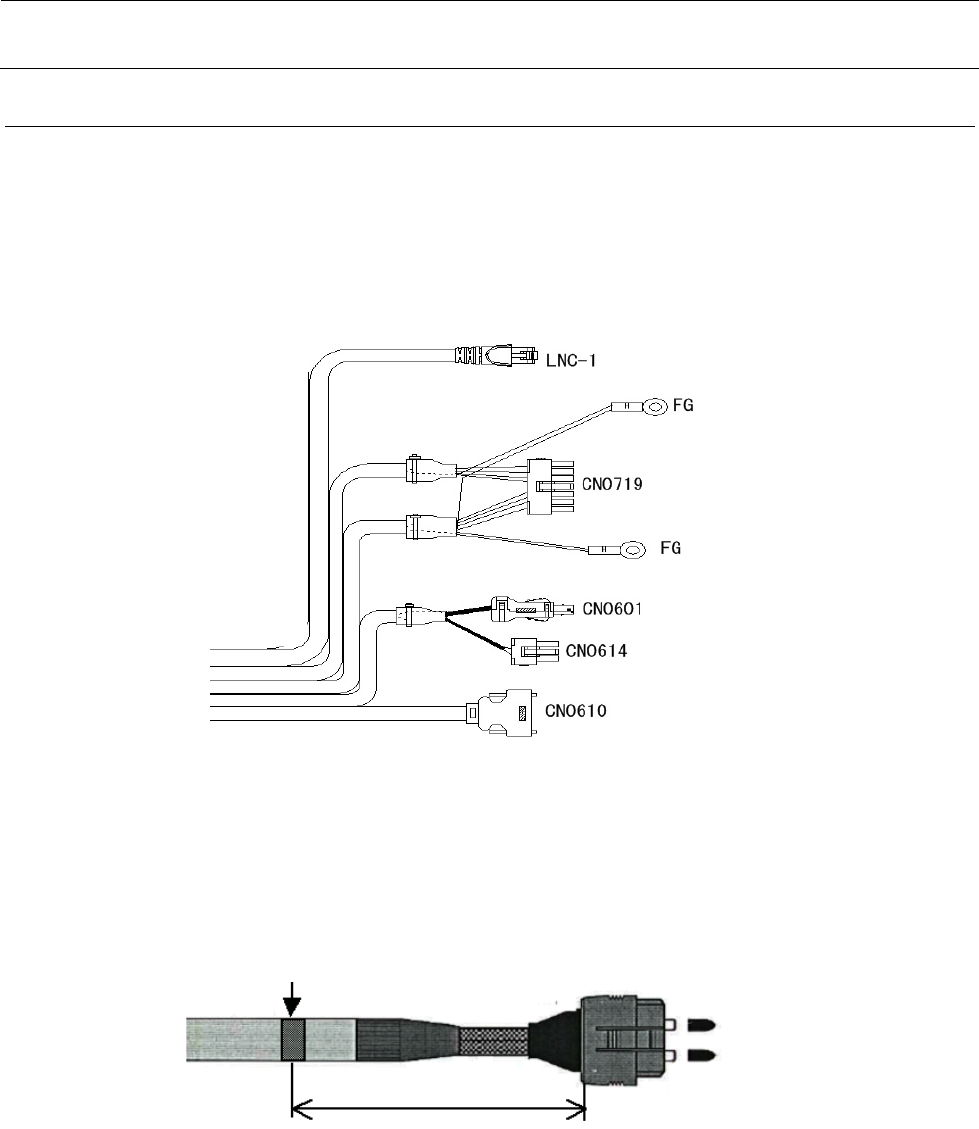

1-4-2 电缆标识（X）的确认
1） 确认 XY 拖链电缆的标识位置。
（检查标记的黑色是在黏结端。）
图 1-4-2-1
2） 确认 OPTICAL FIBER CABLE 7M 的标识位置。
图 1-4-2-2
OPTICAL FIBER CABLE 7M
在
OPTICAL FIBER CABLE 7M
上标白色记号
280
维修调整要领书
1-20
1-4-3 电缆的装配
1） 给各电缆（XY 拖链电缆、OPTICAL FIBER CABLE 7M）放进电缆拖链的部分涂敷润滑油，
按照 X 轴电缆拖链的 A 向视图配置电缆、空气管。
※ 请注意插座朝向和空气管不要挠曲。
图 1-4-3-1 Head 装置（后侧）
图 1-4-3-2 向视 A 图
2） 将各电缆、空气管穿入后，盖上电缆拖链的盖子。
A
空气管（蓝）
空气管（黑）
OPTICAL FIBER CABLE 7m
(40048070)
XY VEYOR CABLES ASM
前侧 前侧
