维修调整要领书 7 ） 切断空气管的束线带，删除每个空气管气缸，安装一个新的气缸。 图 14 - 1 - 6 卸下 空气管 图 14 - 1 - 7 组装和拆卸气缸 切断用于固定空气管束线带 14 -4
维修调整要领书

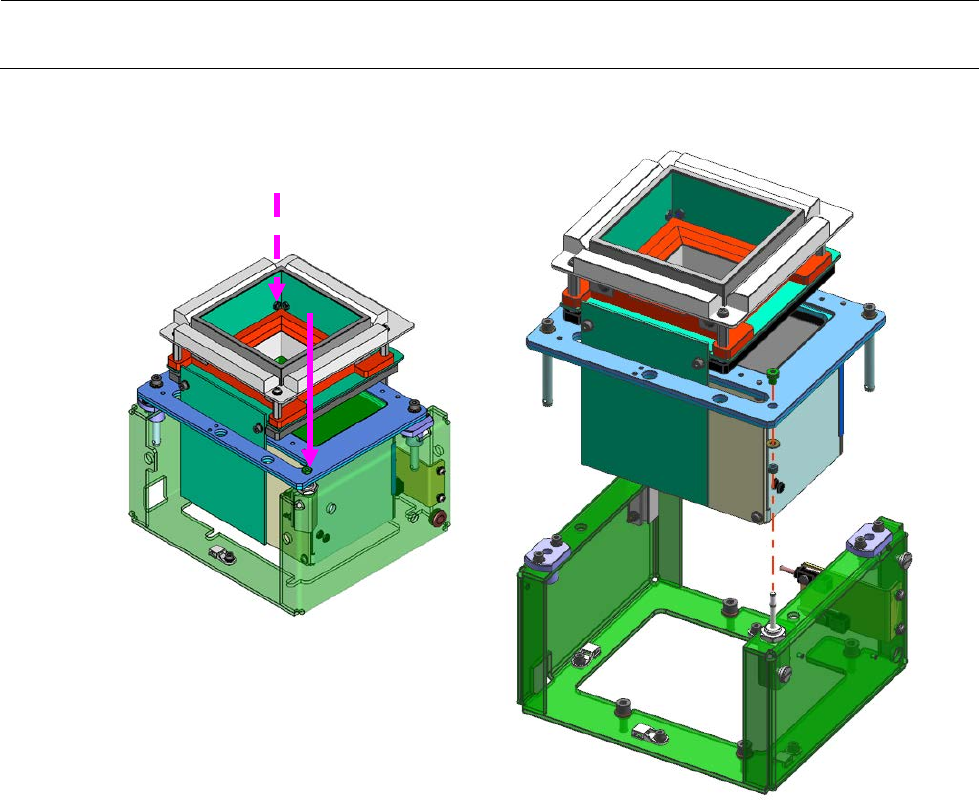

6） 使用扳手（2 件使用）取下螺母，取出上部单元。
图 14-1-5 卸下 VCS 上部单元
14-3
维修调整要领书
7） 切断空气管的束线带，删除每个空气管气缸，安装一个新的气缸。
图 14-1-6 卸下空气管
图 14-1-7 组装和拆卸气缸
切断用于固定空气管束线带
14-4
维修调整要领书

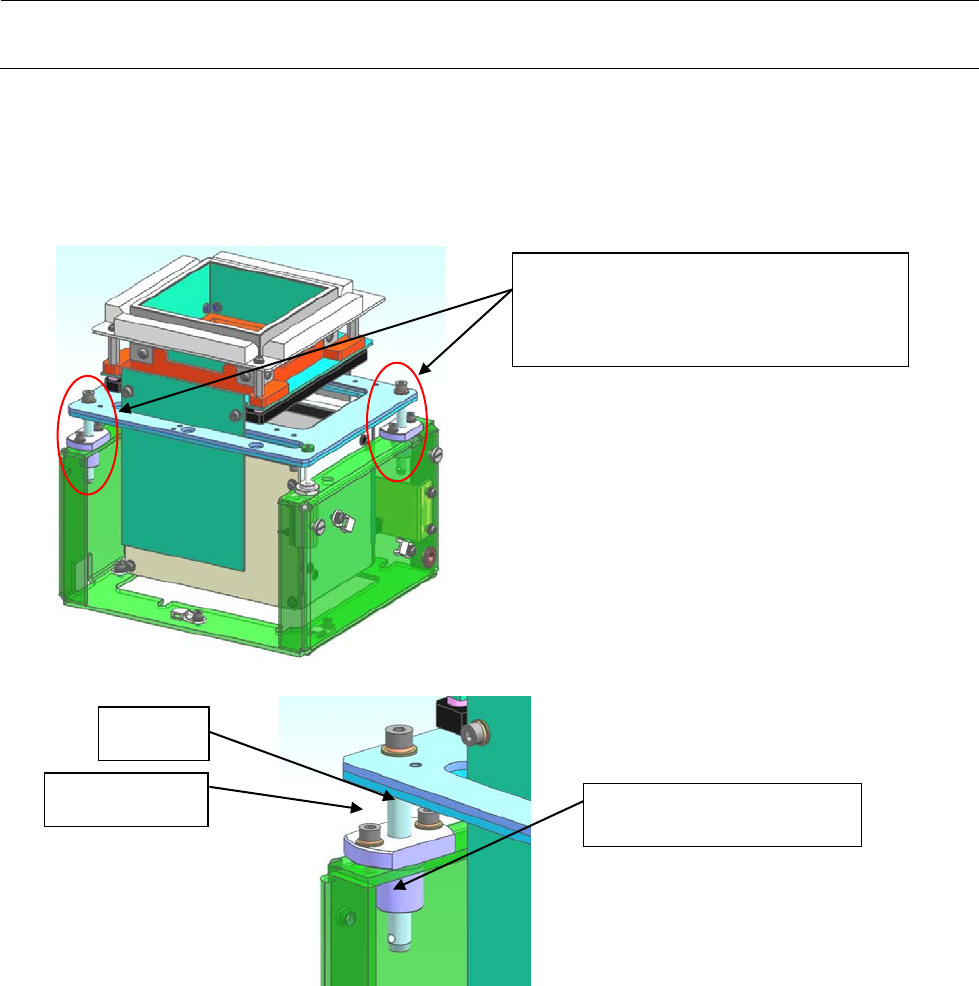

8） 组装后，确保了光用单元的运转平稳。如果在动作的故障，线性衬套，请调整转轴的位置。
※ 转轴下端的孔组装开放。通过插入工具拧松螺丝。
※ 您可以调整转轴的位置。如果无法调整，调整线性衬套位置。
9） 操作调整后，上升和下降的速度，请确保它在标准值范围内。外标准值，调整速度控制器。
※ 标准值和确认画面，参见 QA 表。
松开线性衬套和转轴。位置进行调整，
检查操作。
孔安装转轴总成（φ2.5）
转轴
线性衬套
14-5
