维修调整要领书
16-2
带垫片内六角螺栓
M4 L=8
测力传感器
六角孔低頭螺栓
M6 L=10
测力传感器底座
组装方向
箭头朝下
带垫片内六角螺栓
M4 L=16
测力传感器放大器
测力传感器电缆
输出电缆 绿 → A.OUT（+）
黑 → A.OUT（-）
红 → DC POW（+）
白 → DC POW（-）
红 → EXC+（A）
蓝 → SIG-（B）
白 → EXC-（C）
绿 → SIG+（D）
密封 → 密封（E）
维修调整要领书
危险
为防止因意外起动导致事故，请切断空气和电源后，再进行操
作。
17
共面性传感器

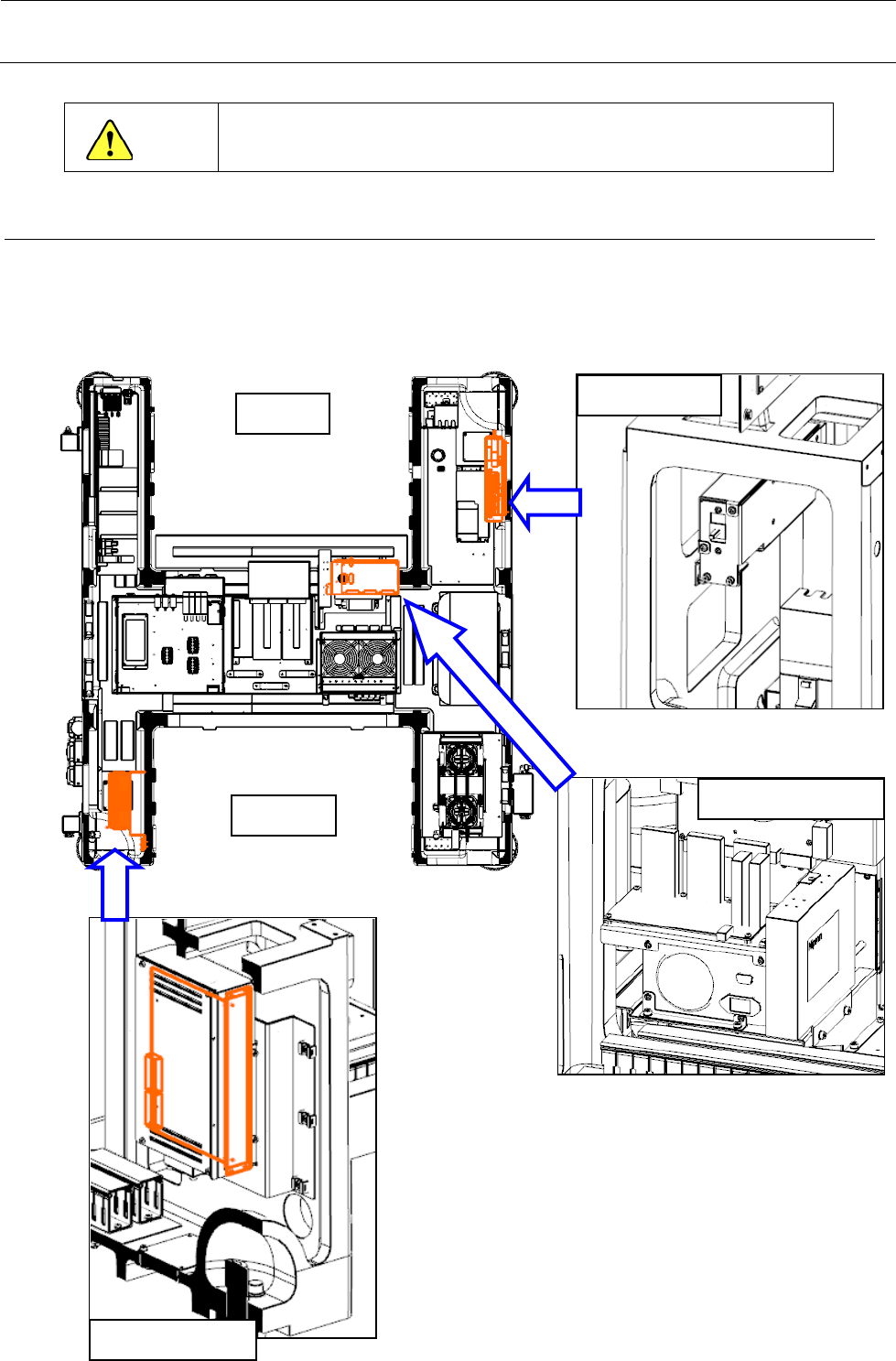

电气设备内的共面性电源、CPU 板、监视器切换板的配置如下图所示。
※ 更换共面性电源时，拆下箱子正面的安装螺丝，更换箱子内部的电源。
※ CPU 板是拆下前侧面板的安装螺丝，连同面板一起卸下。
※ 监视器切换板安装在 ATX 上部板金的柱状螺栓上。
共面性电源
监视器切换板
CPU 板
前侧
后侧
17-1
维修调整要领书
17-1
传感器的更换

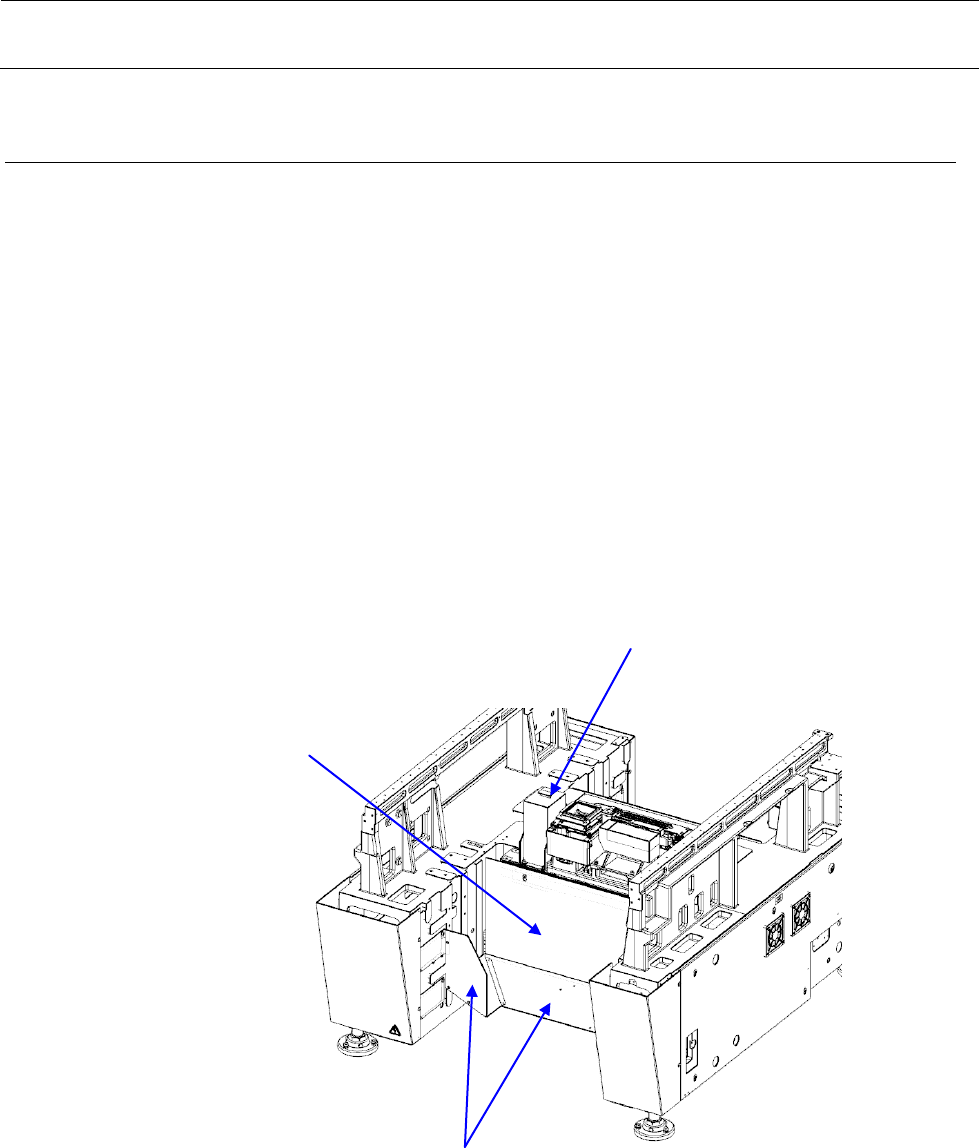

1) 卸下后侧的废料导板及后盖（台架盖罩 C_F）。
2) 从传感器下部拆下各电缆。
※ 从传感器内部出来的电缆不必拆下。
3) 拆下传感器固定螺丝，更换传感器。
4) 组装时请按相反的操作顺序进行。
※ 组装传感器时，把传感器先初步组装在传感器底座上，将基准销（治具）插入基准孔定位。
定好位置后再正式旋紧螺丝，拔出基准销。
※ 拔出基准销时，要用回丝包裹，以无线电钳子等拉出。
※ 基准孔请使用下侧孔。
5) 组装后请重新取得共面性的偏差。
共面性传感器
台架盖罩 C_F
废料导板
后侧
17-2
