维修调整要领书 带垫片内六角螺栓 M3 L= 5 CONT ACT SUB UNI T 带垫片盆头小螺丝 M 3 L=6 ( 远身 ) 测量头侧 的线束 ( 近身 ) 电路板侧 的线束 + 侧 - 侧 组装位置是从前侧看 时左起 第 2 个位置 用万用表检查绝缘时 要拆下 连接器的连接 组装位置的大致标准 ：上表面对齐 18 -3
维修调整要领书

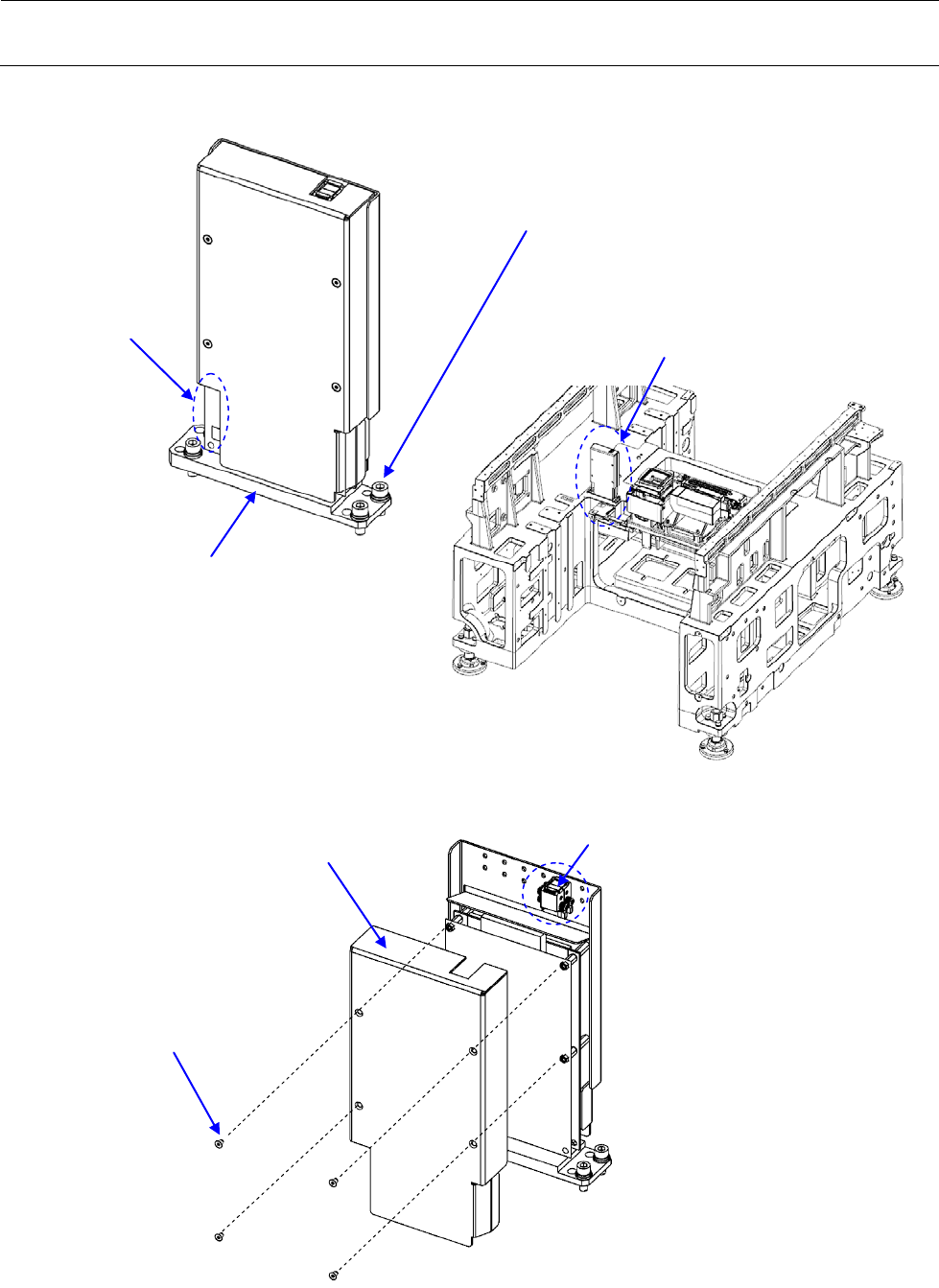

后侧
CVS 装置
CVS 底座
带垫片内六角螺栓 M6 L=16
※ 要注意组装位置
电缆连接
(2 根)
CONTACT SUB UNIT
CVS 护罩
埋头螺钉 M3 L=5
18-2
维修调整要领书
带垫片内六角螺栓 M3 L=5
CONTACT SUB UNIT
带垫片盆头小螺丝 M3 L=6
(远身)测量头侧的线束
(近身)电路板侧的线束
+侧
-侧
组装位置是从前侧看时左起
第 2 个位置
用万用表检查绝缘时要拆下
连接器的连接
组装位置的大致标准：上表面对齐
18-3
维修调整要领书
18-2
CVS 电路板的更换
1) 卸下 CVS 护罩。操作顺序请参照“18-1 CONTACT SUB UNIT 的更换”。
2) 拆下连接器、隔离子、螺丝，更换电路板。
3) 组装时请按相反的操作顺序进行。
CVS 电路板
连接器
带垫片盆头小螺丝 M3 L=6
隔离子
18-4
