维修调整要领书 A-3 40132976 基准砝码 2kg 测力计参数 RX-6 RX-6B 通用 40132977 基准砝码 1kg 测力计参数 RX-6 RX-6B 通用 40098180 共面性调节 治具 共面性偏差 KE-3020VA KE-3020VRA 通用 PH0600282U0 平行销 φ6 L=28 共面性组装 KE-3020VA KE-3020VRA 通用 E2155998000 QFP 夹具 20 （无高低差） 用…
维修调整要领书
A-2
40020304 超钢芯片 扩展 T-轴偏差
RX-6/RX-6B/RX-6R 共用
40097735 VCS HT 夹具 VCS 光量粗调整
KE-3000 系列共用
E21399980A0 VCS
夹具板
D 组件
VCS 光量粗调整
KE-3000 系列共用

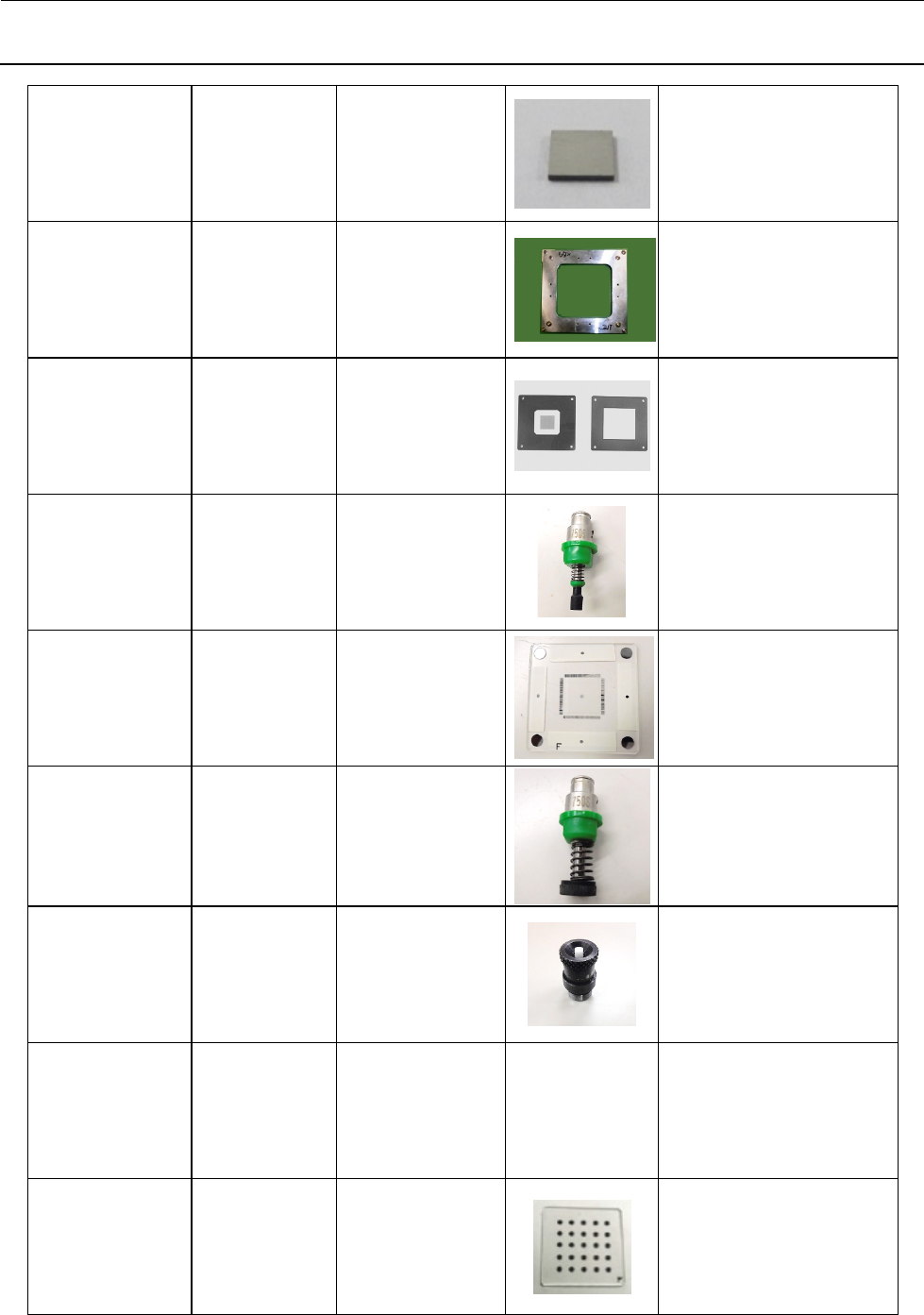

40183425 吸嘴装配
7505
VCS 光量粗调整
RS-1 专用
40011453 CAL 片 G VCS 摄像机缩放
RX-6/RX-6B/RX-6R 共用
40183428 吸嘴装配
7508
VCS 摄像机缩放
VCS 焦点偏差
共面性偏差
RS-1 专用
40185508 ATC
偏差 boss
(凸起模
具)RS1 组件
ATC 偏差
（组装位置）
RS-1 专用
40187508 FCS 组件+吸嘴
组件
XY 直角偏差
贴片综合偏差
EPV 偏差
RS-1 专用
40149057 DFFP VCS 调整
模具
VCS 摄像机缩放
JM-10/JM-20 共用
维修调整要领书
A-3

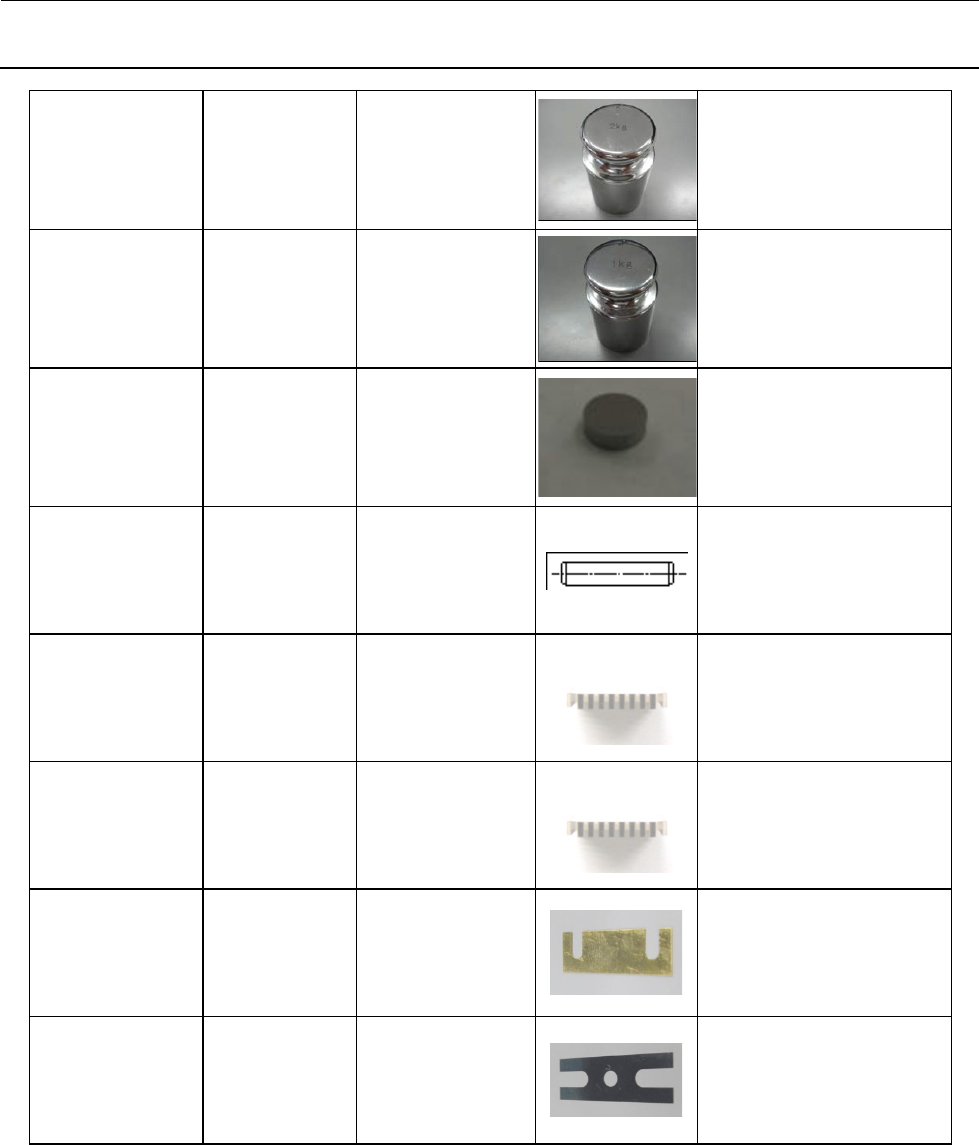

40132976 基准砝码 2kg 测力计参数
RX-6
RX-6B
通用
40132977 基准砝码 1kg 测力计参数
RX-6
RX-6B
通用
40098180 共面性调节
治具
共面性偏差
KE-3020VA
KE-3020VRA
通用
PH0600282U0 平行销
φ6 L=28
共面性组装
KE-3020VA
KE-3020VRA
通用
E2155998000 QFP 夹具 20
（无高低差）
用于确认共面性
动作
KE-3020VA
KE-3020VRA
通用
E2157998000 QFP 夹具 V1
（有高低差）
用于确认共面性
动作
KE-3020VA
KE-3020VRA
通用
40001312 垫隙片 t0.3 激光偏差
E3021721000 垫隙片 t0.03 激光偏差
维修调整要领书
B-1
RS-1 附录 测量仪器列表
机器名
必要规格
使用装置/用途
图
备注
刻度尺 刻度值：0.5mm 所有装置共用
游标卡尺 刻度值：0.05mm 所有装置共用
杠杆千分表 刻度值：0.01mm 所有装置共用
杠杆千分表 刻度值：0.002mm
所有装置共用
German 表架 所有装置共用
万用表 所有装置共用
扭矩扳手
(螺丝刀)
1.3～3.7N/m 所有装置共用/管理
螺丝紧固扭矩
与 M3、M4 内六角螺栓的
标准扭矩对应
扭矩扳手
(螺丝刀)
8.0～12.8N/m 所有装置共用/管理
螺丝紧固扭矩
与 M5、M6 内六角螺栓的
标准扭矩对应
