维修调整要领书 1- 34 （ 5 ）将 X 滚珠螺杆支承件从 X 滚珠螺杆上卸下。 （ 6 ）卸下 X 滚珠螺杆 _ 螺母部的固定螺丝。 （ 7 ）卸下锁紧螺母、轴环。 锁紧螺母 轴环 一面把 X 滚珠螺杆朝右方向拉，一面转动锁紧 螺母卸下。 同样地也卸下轴环。 轴环（货号： 40177466 ） 锁紧螺母（货号： 40093876 ） 将 X _ 滚珠螺杆 向左侧 移动。 X 滚珠螺杆支承件
维修调整要领书
1-33

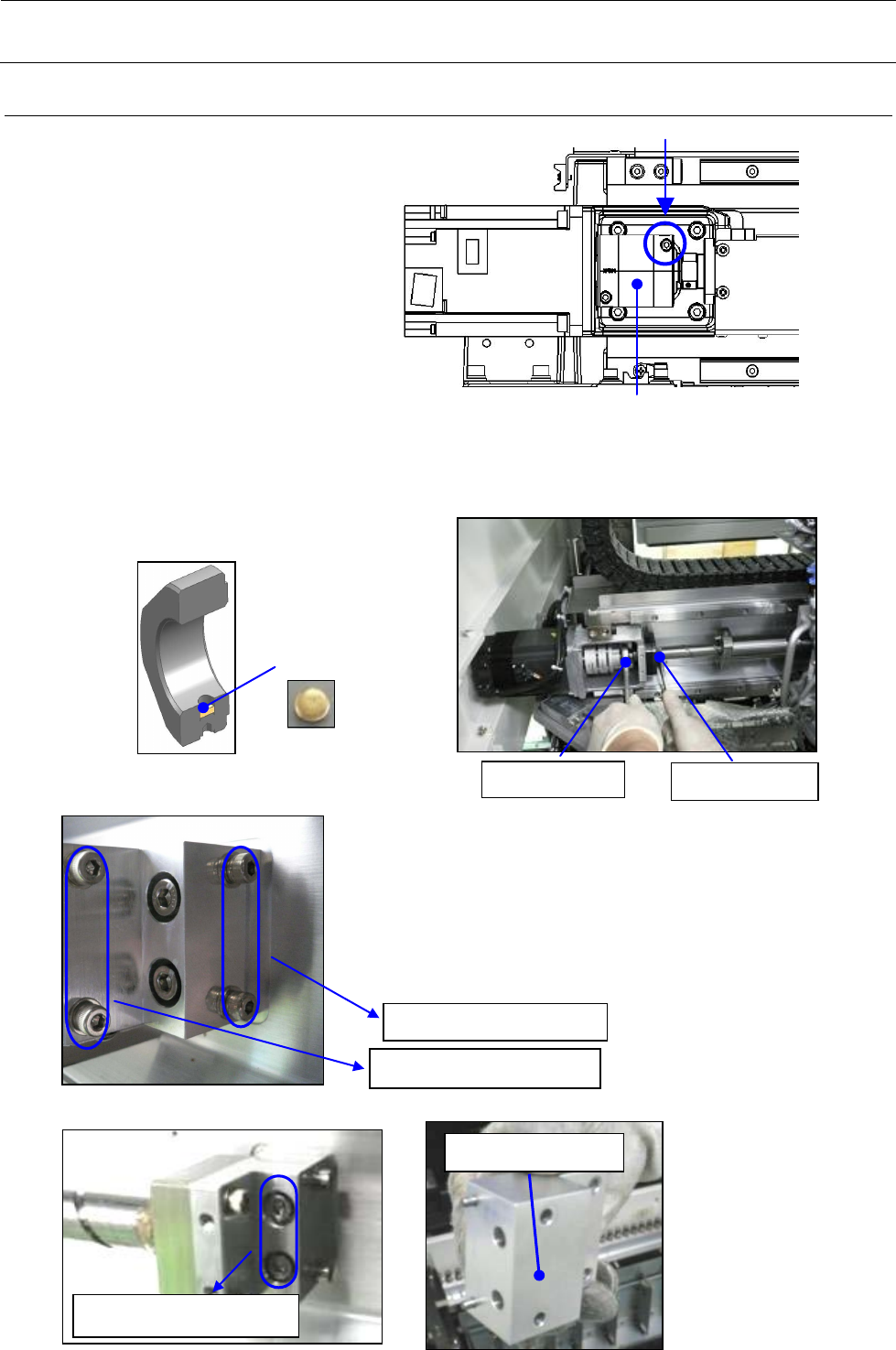

1-6-2 X 滚珠螺杆的拆卸
（1）松开 X 电动机的滚珠螺杆侧联轴节。
（2）松开止动螺丝，拆下止动螺丝、调整块，松开锁紧螺母。
※ 拆下止动螺丝后，注意不要丢失调整块。
调整块与锁紧螺母是一套。
【锁紧螺母（货号：40093876）】
（3）卸下 X 滚珠螺杆架组件。
（4）卸下 X 滚珠螺杆架组件的固定螺丝。
调整块
17
一头的扳手
22一头的扳手
卸下SL6044092TN 2个。
卸下SL6042592TN 2个。
卸下SL6053092TN 2个。
X滚珠螺杆架组件
COUPLING_X_螺丝
COUPLING_X
维修调整要领书
1-34

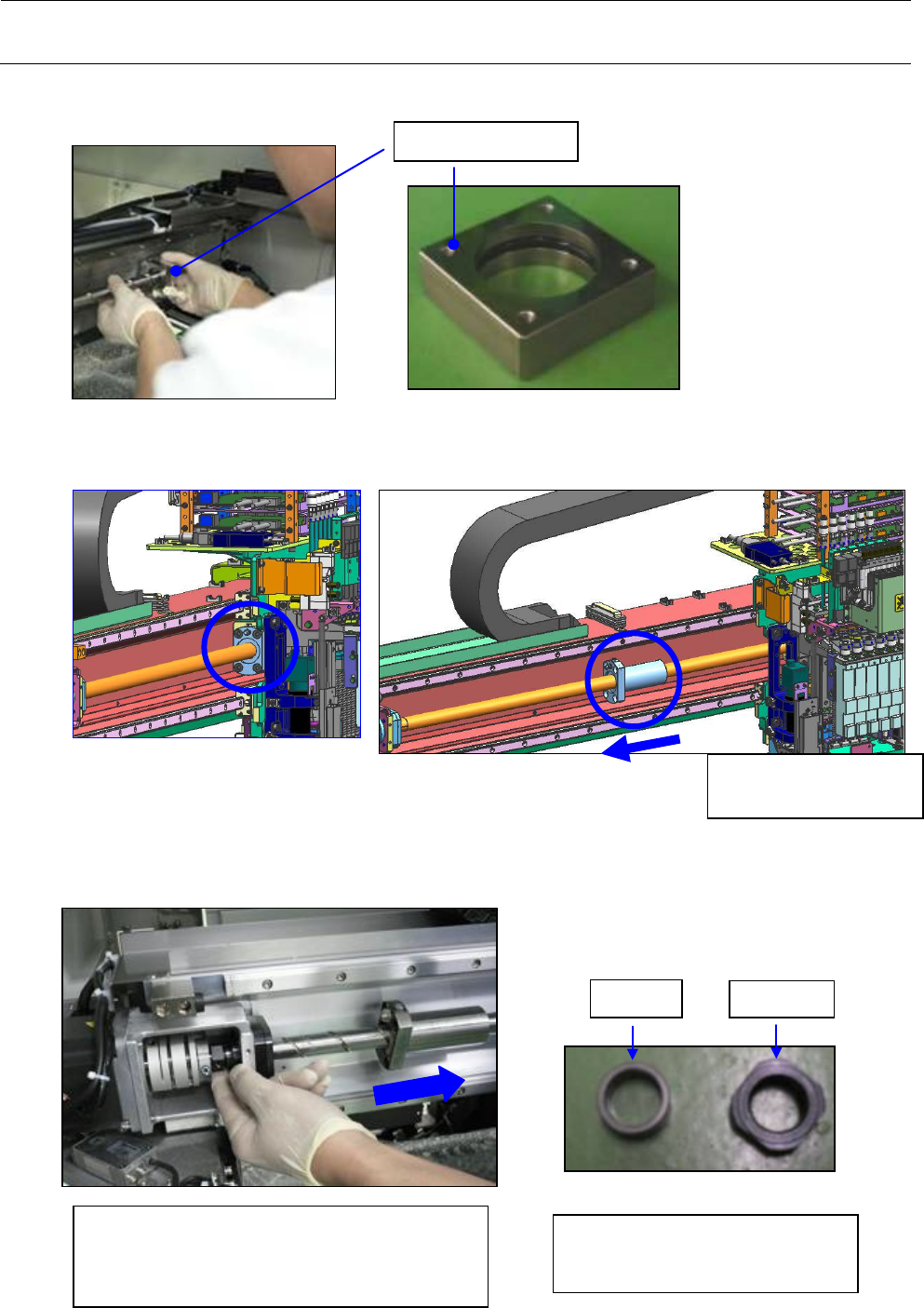

（5）将 X 滚珠螺杆支承件从 X 滚珠螺杆上卸下。
（6）卸下 X 滚珠螺杆_螺母部的固定螺丝。
（7）卸下锁紧螺母、轴环。
锁紧螺母
轴环
一面把
X
滚珠螺杆朝右方向拉，一面转动锁紧
螺母卸下。
同样地也卸下轴环。
轴环（货号：
40177466
）
锁紧螺母（货号：40093876）
将 X_滚珠螺杆向左侧
移动。
X滚珠螺杆支承件
维修调整要领书
1-35
（8）将 HEAD_UNIT 移动到右侧，在此状态下卸下 X 滚珠螺杆。
（9）从卸下的 X 滚珠螺杆上分别取出 C 型挡圈、轴承。
（10）拆下 C 型挡圈，从 X 滚珠螺杆中卸下轴承。
X滚珠螺杆卸下后
MOTOR_FRAME 侧 （L 侧)
X_BS_NUT_FRAME 侧 （R 侧)
X_BS_NUT_FRAME
卸下状态的X滚珠螺杆
C
型挡圈
轴承
拆下C型挡圈
卸下轴承
