维修调整要领书
1-50
【RS-1XL】

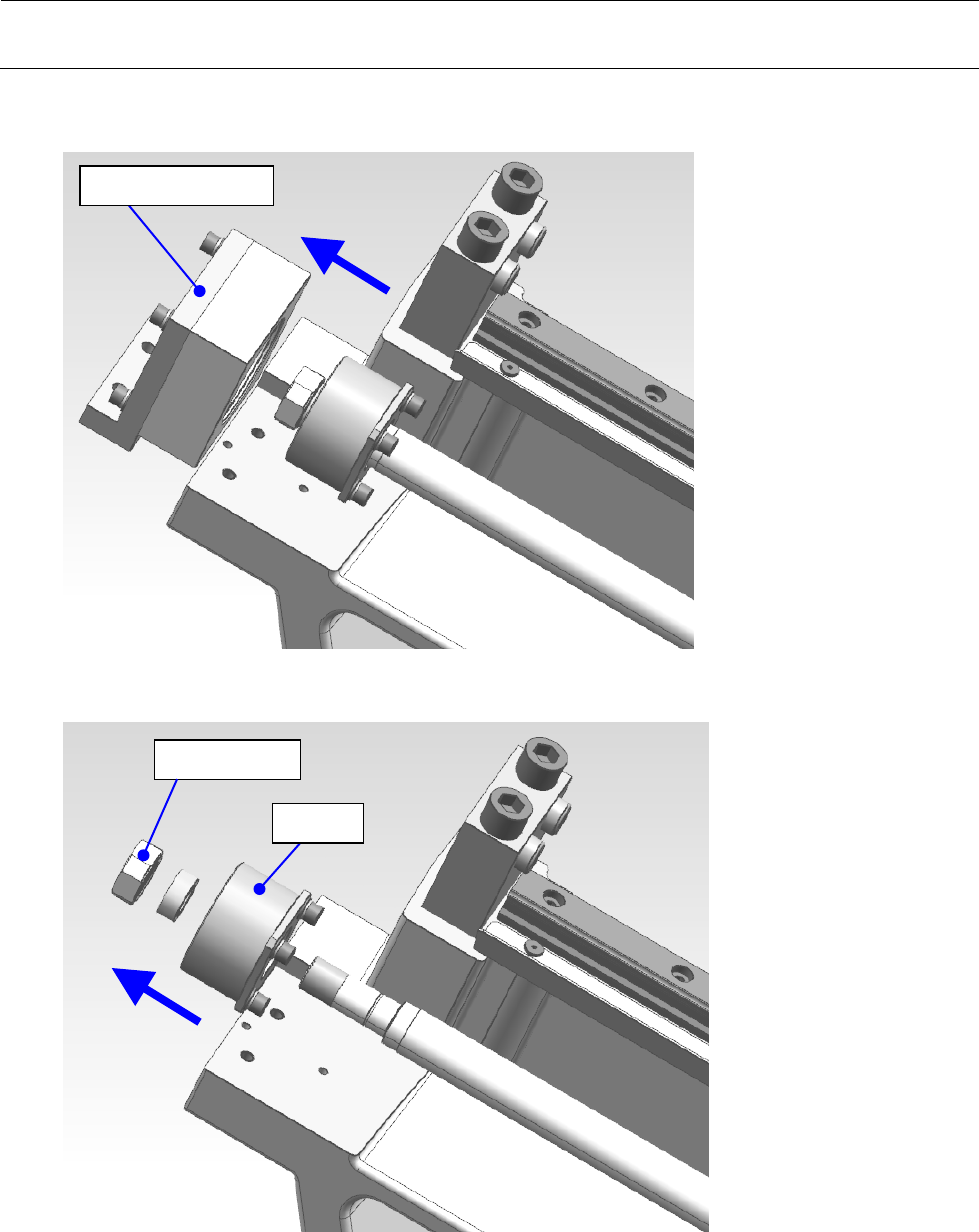

（6） 按下图所示拆下 END_BRACKET 的安装螺丝。
（7） 从 Y 轴的滚珠螺杆取下锁定螺母，拆下轴承。
END_BRACKET
锁定螺母
轴承
维修调整要领书
1-51

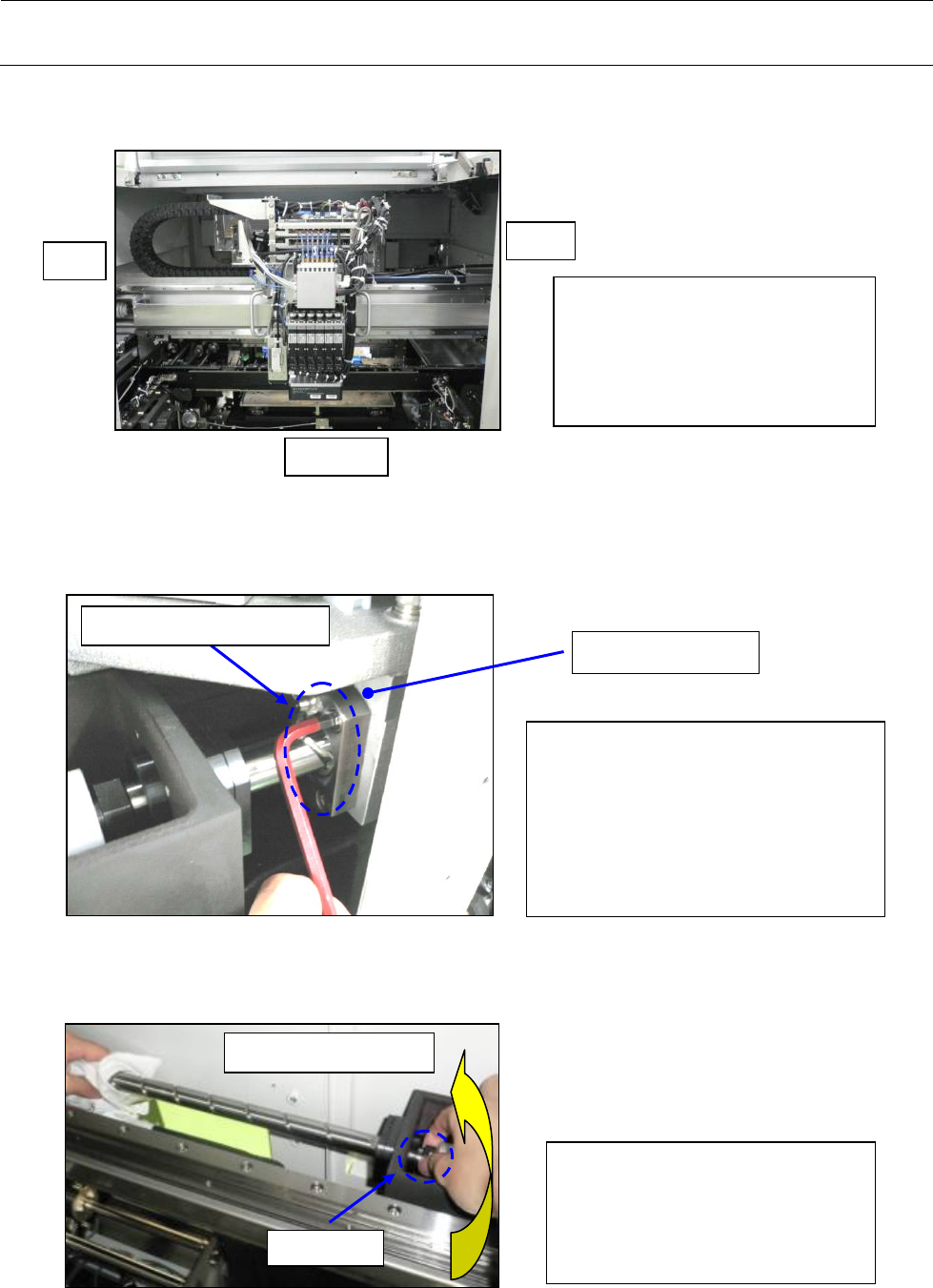

（8） 卸下 Y 滚珠螺杆螺母的固定螺丝
（9） 卸下前侧的锁紧螺母和间隔圈
拆下SM60602002TN 4个。
操作前应把
HEAD_UNIT
移到前侧。
要更换R侧的滚珠螺杆时，
应将HEAD_UNIT向L侧靠。
要更换L侧的滚珠螺杆时，
应将HEAD_UNIT向R侧靠。
拆下
SM60602002TN 4
个。
拆下SM60602002TN后，
应使HEAD_UNIT向后侧靠。
更换反侧的滚珠螺杆时，
也要同样进行。
※要向后侧靠，以免滚珠螺杆螺母从
Y_BS_CONNECTOR脱出。
Y_BS_CONNECTOR
将
HEAD_UNIT
向后侧靠之后，要用
左手拿住滚珠螺杆的轴，一面把滚珠
螺杆向后侧按，一面用右手转动锁紧
螺母使之松开。
此时间隔圈也要拆下。
锁紧螺母
转动锁紧螺母的方向
前侧
L侧
R
侧
维修调整要领书
1-52
（10） 拔出 Y 滚珠螺杆
※ 不要赤手触摸滚珠螺杆（因为滚珠螺杆会生锈）。
1-7-3 Y 滚珠螺杆的安装
（1）按照与1-7-2（8）相反的顺序，将滚珠螺杆螺母部放入Y_BS_CONNECTOR，
用SM6062002TN在4个部位临时紧固。（※螺丝应使用新品。）
临时紧固后，请插入Y滚珠螺杆，以便于与Y_MOTOR_FRAME接触。
（※由于在后面的操作中要安装锁紧螺母、轴环，所以不要插入到联轴节。）
拆下前侧的锁紧螺母、间隔圈后，
要用左手拿住滚珠螺杆轴，
就此拔出滚珠螺杆。
回丝
朝箭头方向插入
Y_MOTOR_FRAME
