维修调整要领书
1-53
（2） 在前侧将轴环和锁紧螺母嵌入滚珠螺杆。
（与 1-7-2（8）、1-7-2（9）的操作顺序相同）
※ 注意不要掉落调整块。
锁紧螺母要让阶梯状的一方与轴环接触。
将轴环、锁紧螺母安装到
Y
滚珠螺杆上。
把锁紧螺母安装到Y滚珠螺杆时，
将锁紧螺母顺时钟方向转动装到Y滚珠螺杆前端，
保持这一状态把Y滚珠螺杆插入联轴节。
锁紧螺母
转动锁紧螺母的方向
阶梯状
调整块
Y 滚珠螺杆
锁紧螺母
Y_MOTOR
联轴节
FIXED_SUPPORT_UNIT
轴环
阶梯状
维修调整要领书
1-54

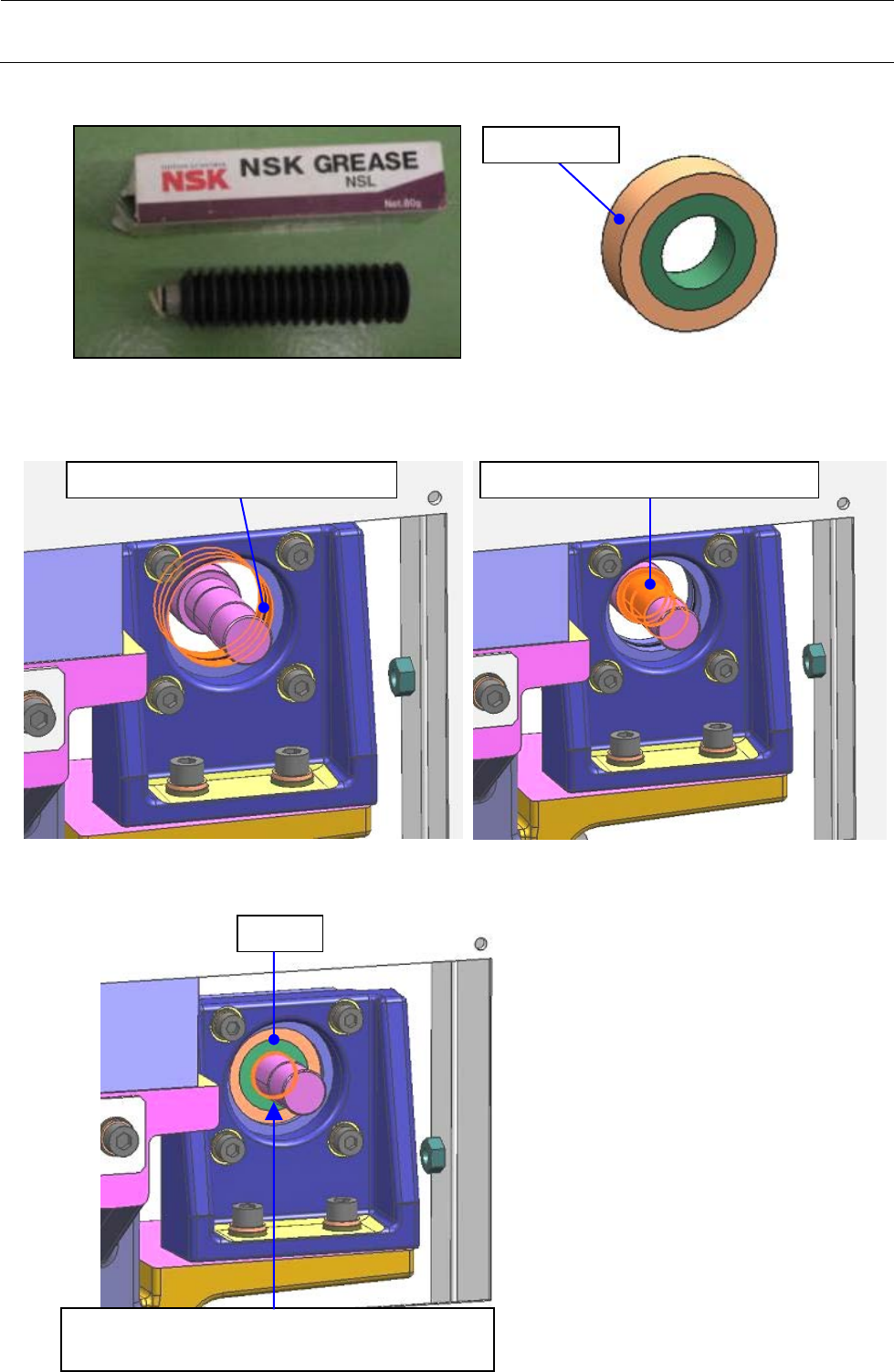

（3） 对 1-7-2（5）中拔出的轴承侧面均匀地涂敷 NSL 润滑脂（40094361）。
（4） 对 Y_ADJUST_PLATE 的孔部（轴承进入的部分）均等地涂敷 NSL 润滑脂。
对 Y 滚珠螺杆的前端（轴承进入的部分）也要均等地涂敷 NSL 润滑脂。
（5） 将轴承嵌入 Y_ADJUST_PLATE（后侧）。
NSL润滑脂
在轴承嵌入的部分涂敷润滑脂
在轴承嵌入的部分涂敷润滑脂
● 将轴承推入到这样的位置，即可以看到滚珠丝
杠上嵌C形环的槽沟。
轴承
维修调整要领书
1-55

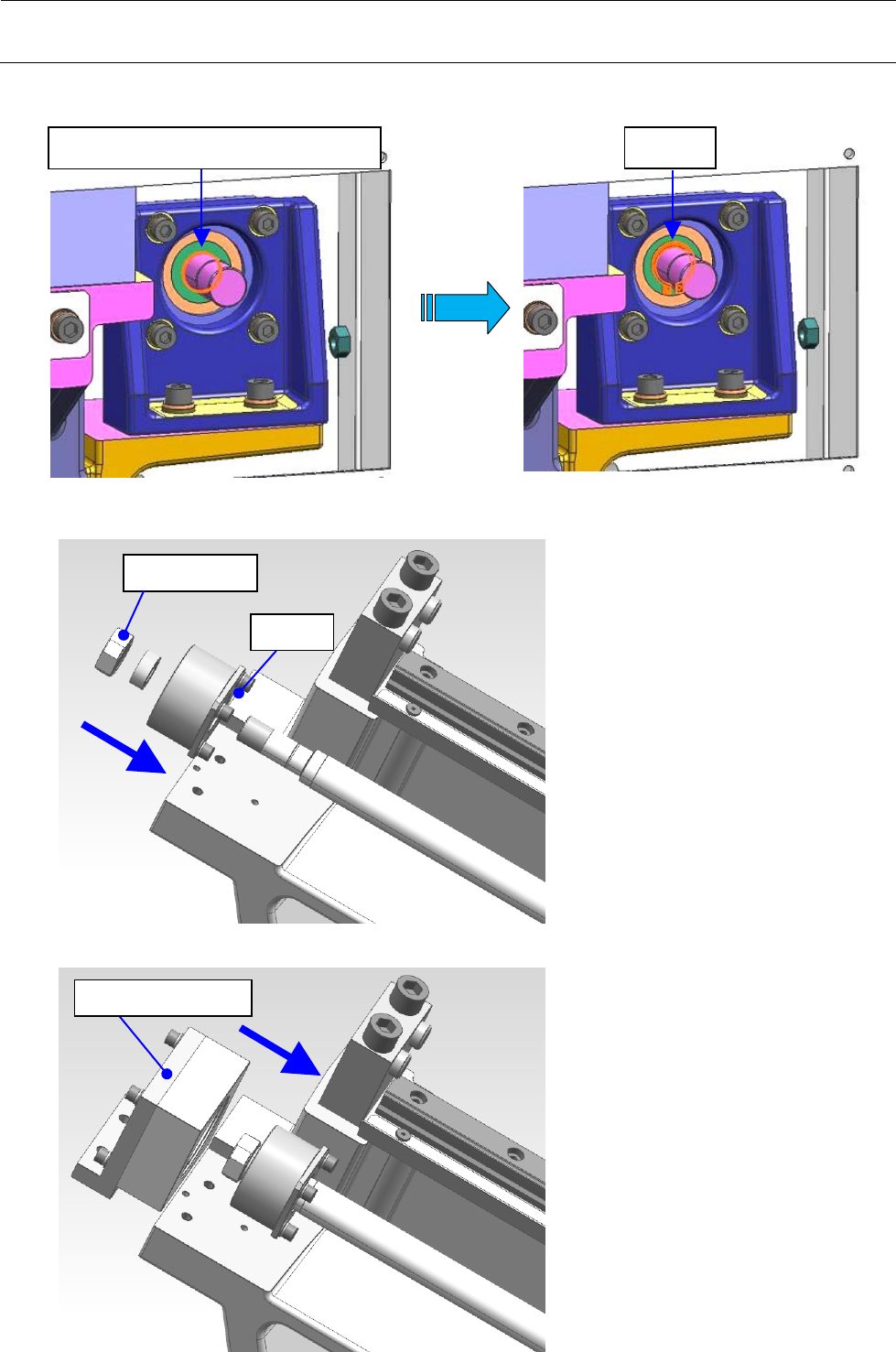

（6） 将 C 形环装在滚珠丝杠上。
【RS-1XL】
（7） 将轴承放入 Y 轴的滚珠螺杆，以锁定螺母固定。
（8） 把 END_BRACKET 安装到轴承。（固定螺丝先临时紧固）
● 把轴承组装到滚珠丝杠的槽内。
C形环
锁定螺母
轴承
END_BRACKET
