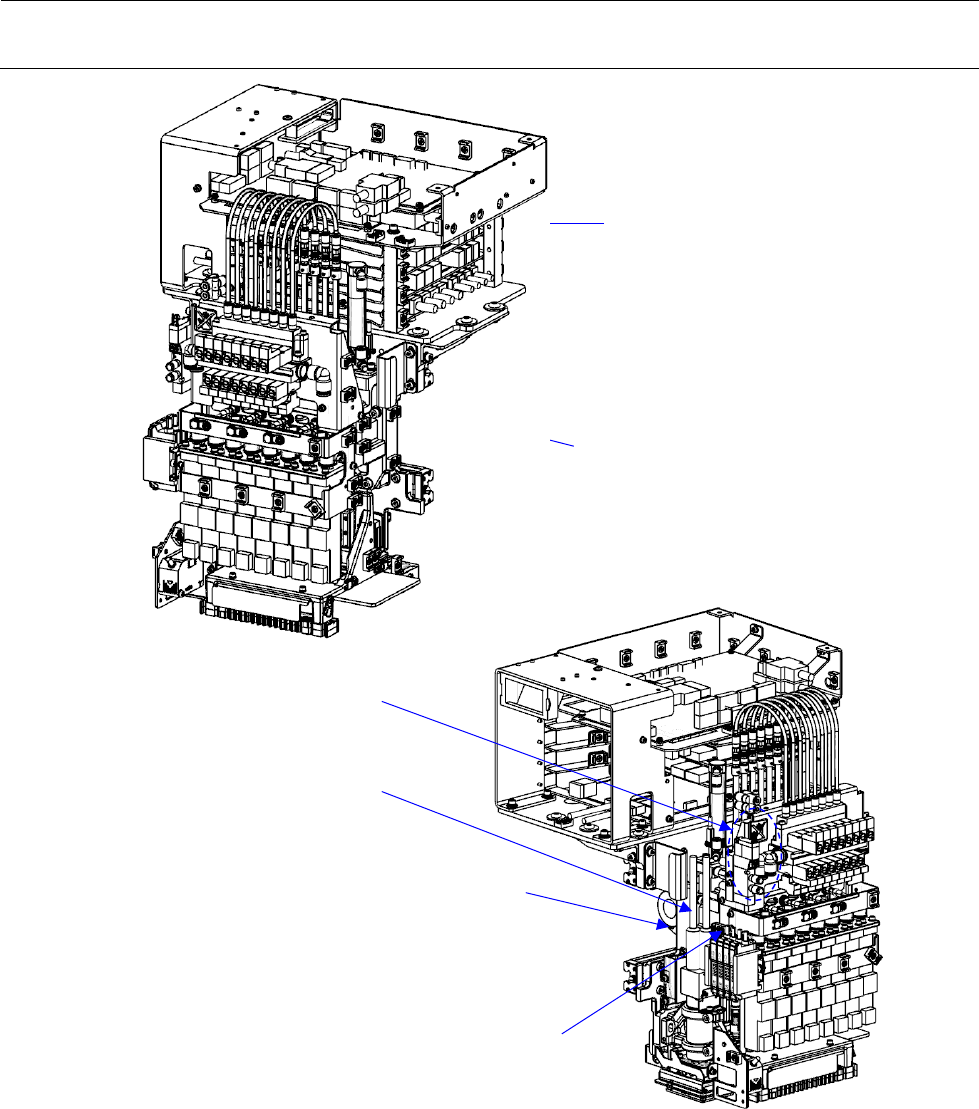

维修调整要领书 Zθ 电机电缆 电磁阀 温度传感器基板 OCC 摄像 机电缆 θ轴原点传感器放大 器 为贴装头提升汽缸电 磁阀 2-3
维修调整要领书

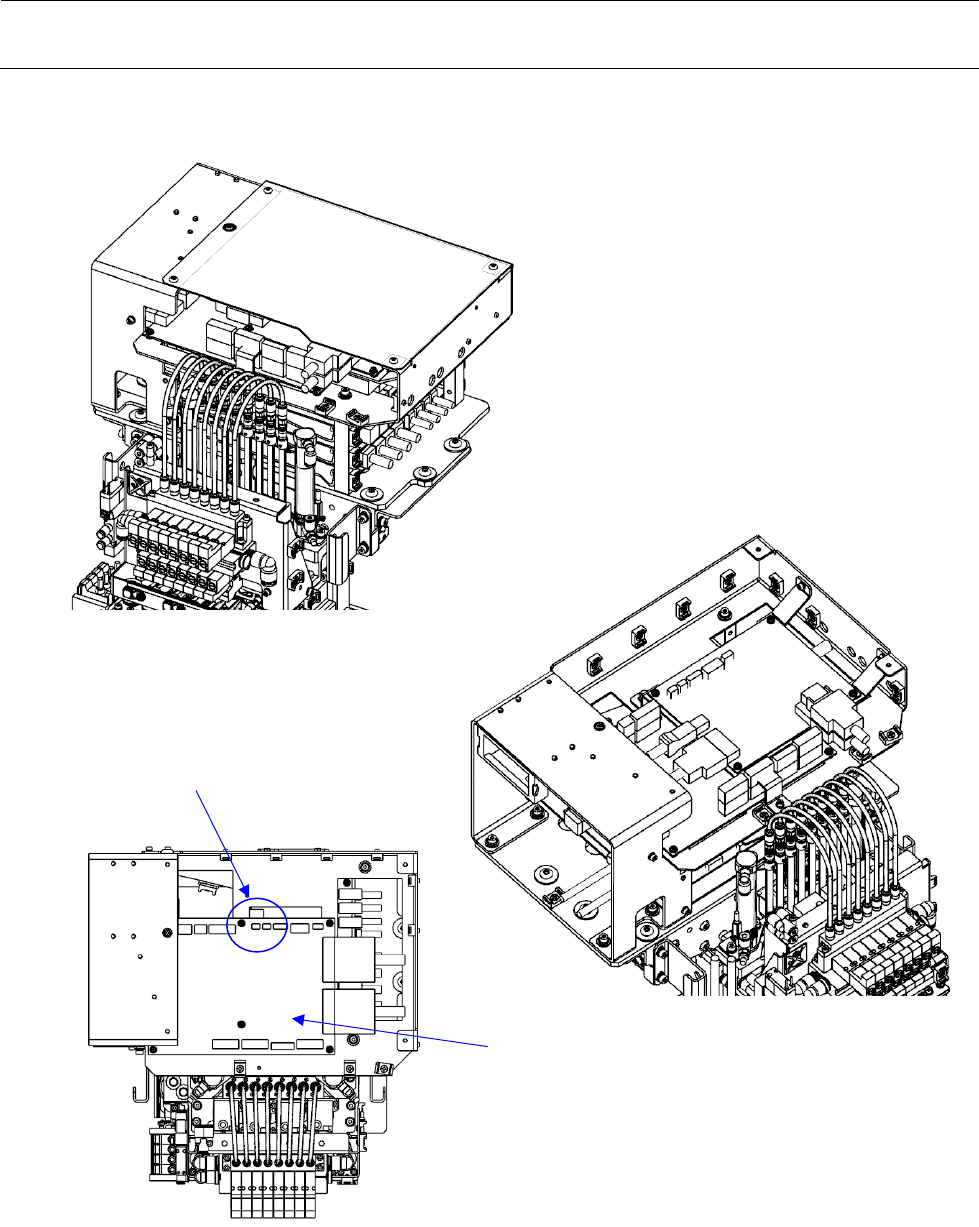

贴装头 PCB 盖
圆头螺丝 M4 L=6
贴装头上的主板和托架
带垫片内六角螺栓 M3 L=6
贴装头中继板
贴装头提升气缸传感器电缆连接目标
2-2
维修调整要领书
Zθ 电机电缆
电磁阀
温度传感器基板
OCC 摄像机电缆
θ轴原点传感器放大器
为贴装头提升汽缸电磁阀
2-3
维修调整要领书

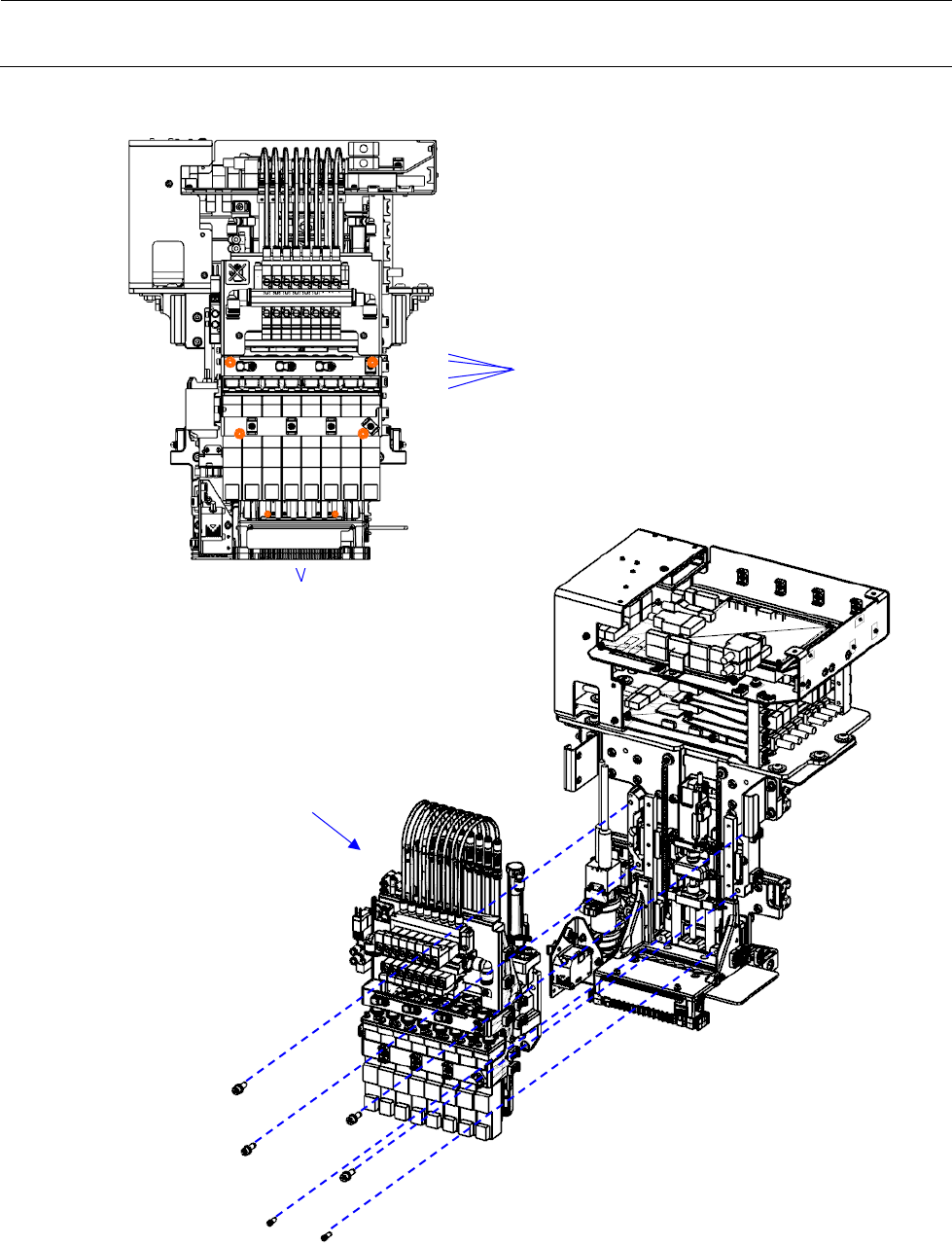

带垫片内六角螺栓 M5 L=16
内六角螺栓 M4 L=10
贴装头装置
