维修调整要领书
2-1-10
ZA

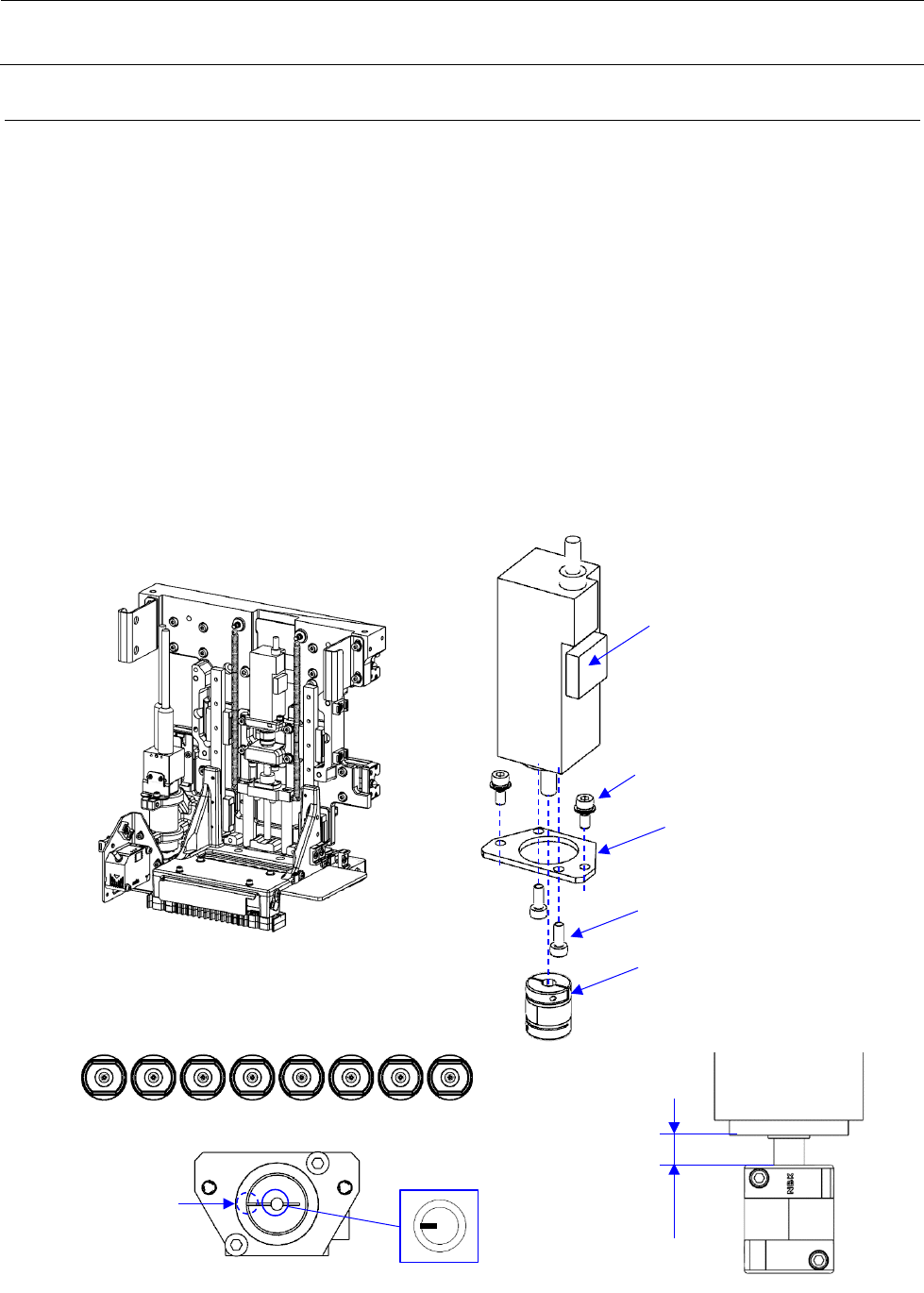

电动机的更换
更换了 ZA 电动机之后，需要重新取得 ZA 轴高度的 MS 参数。（输入项目请参照第 2-2 项【更换贴装
头后的从新调整】。）
1） 拆下贴装头装置。请参照第 2-1-1 项【贴装头装置的更换】。
2） 拧开联轴节的固定螺丝。
3) 拆下电动机 ZA，取出 ZA 电动机法兰。
4） 组装请按相反的步骤进行。
5） 组装后，必须得到 MS 参数。
※ 联轴节的组装位置调整马达轴底座（φ20）之间的间隙至 5mm 的突起。
※ 对准标记位置的切迹部的位置与电动机轴前端的联轴节。在将套装在上止动件，标记（联轴节的切
迹）的状态下的 ZA-轴将组装为面对的 Z1 轴侧。
ZA 电动机
ZA 电动机法兰
带垫片内六角螺栓 M3 L=8
联轴节
内六角螺栓 M3 L=8
5mm
Z1 Z2 Z3 Z4 Z5 Z6 Z7 Z8
联轴节的切迹
轴标记
2-19
维修调整要领书
2-1-11
贴装头单元的更换（贴装头
RevA
以后）
2-1-1 1)～15)相同。

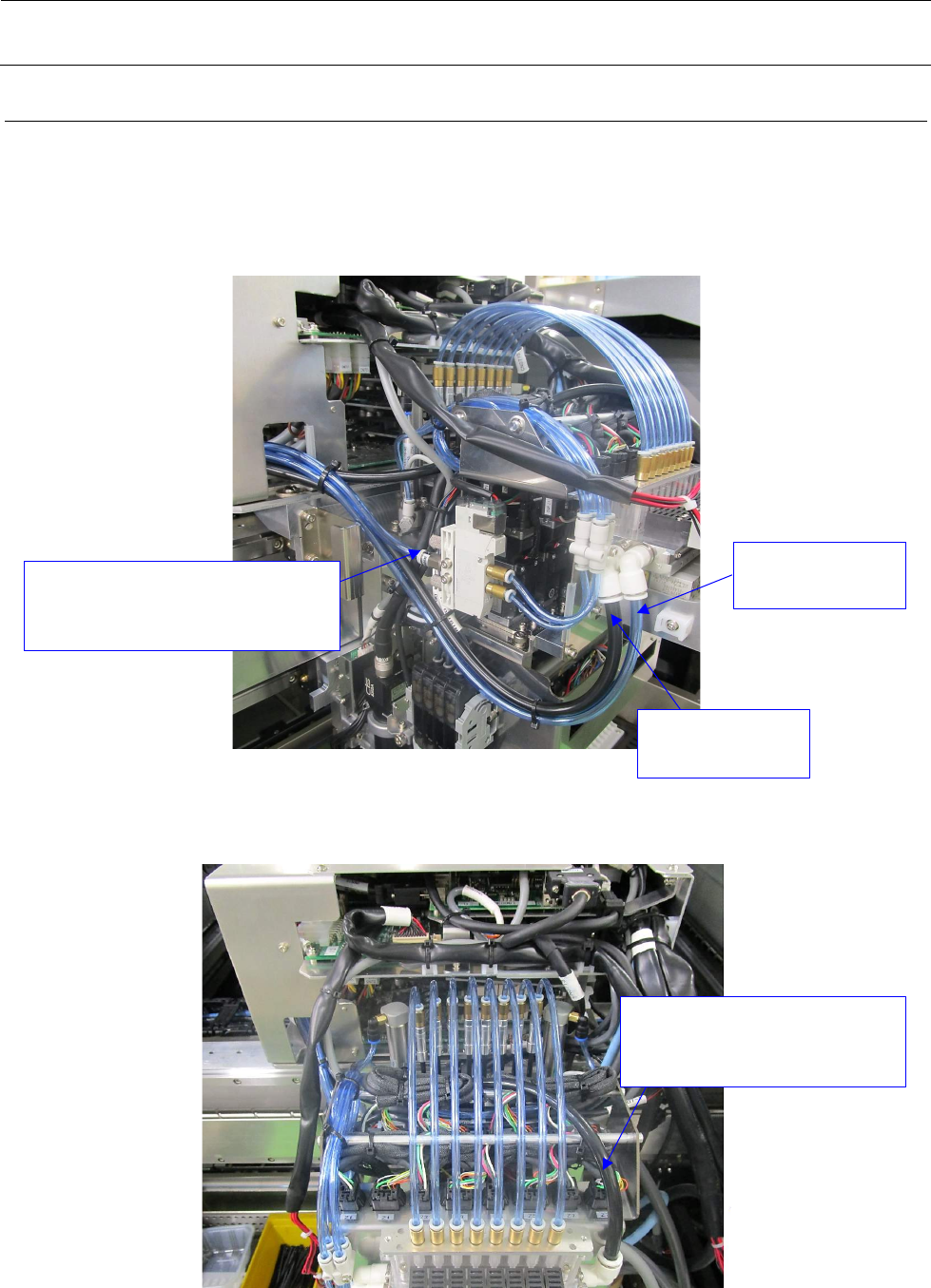

将已有贴装头变更为贴装头 RavA 时，请更换电磁阀上连接的空气管。需要将已有的贴装头空气管剪
短后使用时、请在确认盘绕长度之后，再进行剪切。
Φ
8
黑色空气管
×
0.51m
Φ
6
蓝色空气管
×
0.47m
Φ
6
蓝色空气管×
0.23m
(将已有贴装头配的 0.25m 剪短后
使用
)
Φ
8
黑色空气管×
0.52m
(将已有贴装头配的 0.85m 剪
短后使用
)
2-20
维修调整要领书
2-1-12
Z
马达的更换（贴装头
RevA
以后）
更换 Z 马达时，需要重新取得有关 Z 轴高度及激光的 MS 参数。（有关取得项目，请参照 2-2 项【贴
装头更换后的重新调整】。）

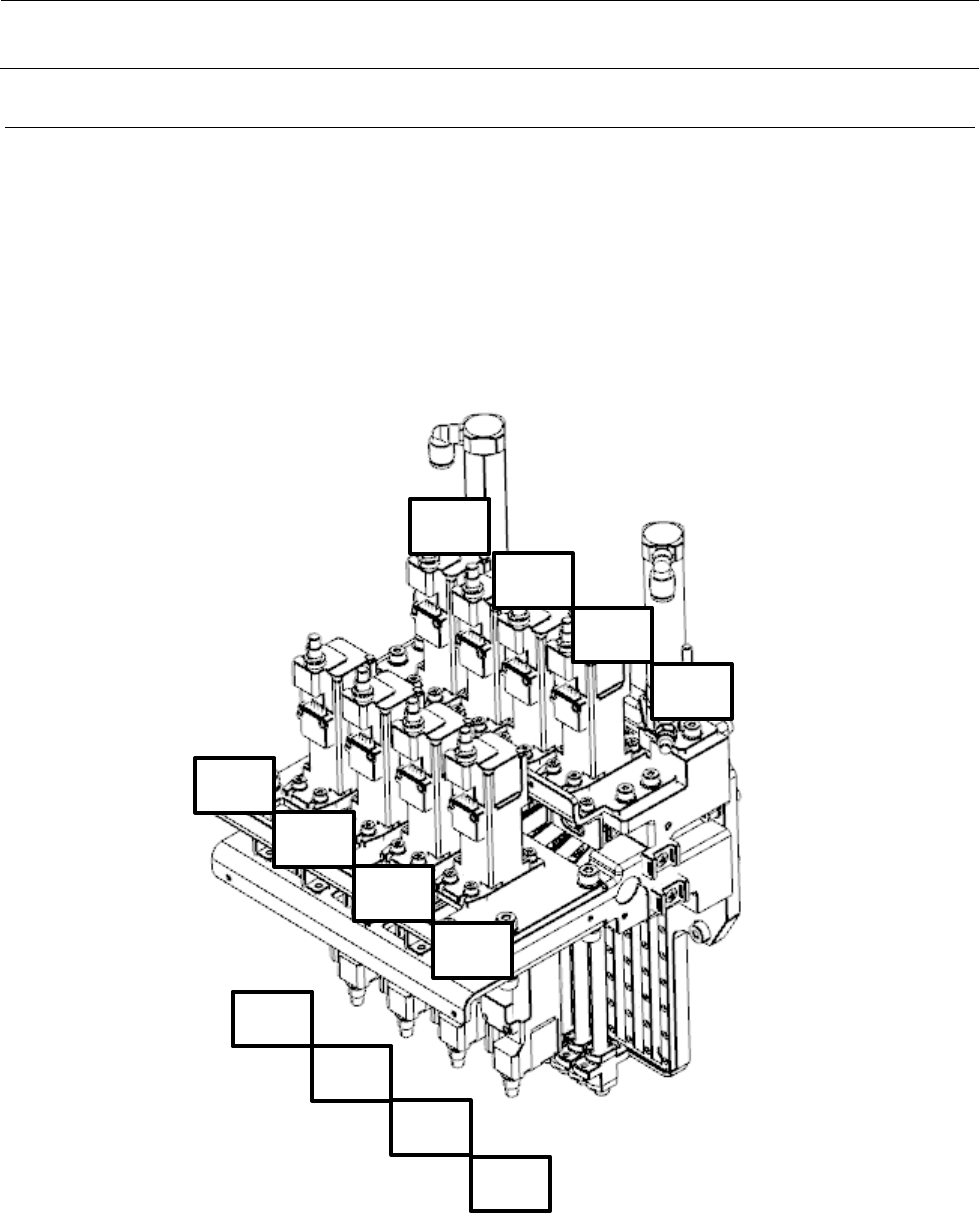

<配置马达>
θ马达位置未变更。
Z 马达的上侧配置奇数轴，下侧配置偶数轴。
Z1
Z3
Z5
Z7
Z2
Z4
Z6
Z8
T1
T2
T3
T4
2-21
