2-5 2 3 . 버 핑 상 태 확 인 노즐 및 노즐 홀 더 의 버핑 상 태를 확 인하 여 주 십시오 . 눌 러봐 서 정 상 으 로 돌 아 오면 문 제가 없습 니다 만 , 원위치로 돌 아오 지 않으 면 흡 착 에러나 인식 에러 등 이 발 생합 니다 . 노즐 선단부를 손으로 누릅니다. 원위치로 되돌아옴 원위치로 되돌아 …
2-4
2
2. 노즐 판 스프링 확인
노즐판스프링의복원력이안정적이지않으면 ,흡착 ,인식 ,탑재모두에악영향을줍니다 .노즐판스프링
의노즐복원상태를정기적으로점검하여주십시오 .
■ 노즐 판 스프링 점검 포인트
노즐을노즐홀더로부터탈착시켜 ,아래의사항을점검하여주십시오 .
·
노즐복원력이잘되는지
·
판스프링과노즐과의유격이없는지
·
노즐판스프링이변형되지않은지
·
판스프링의노즐탈착부가마모되어있지않은지

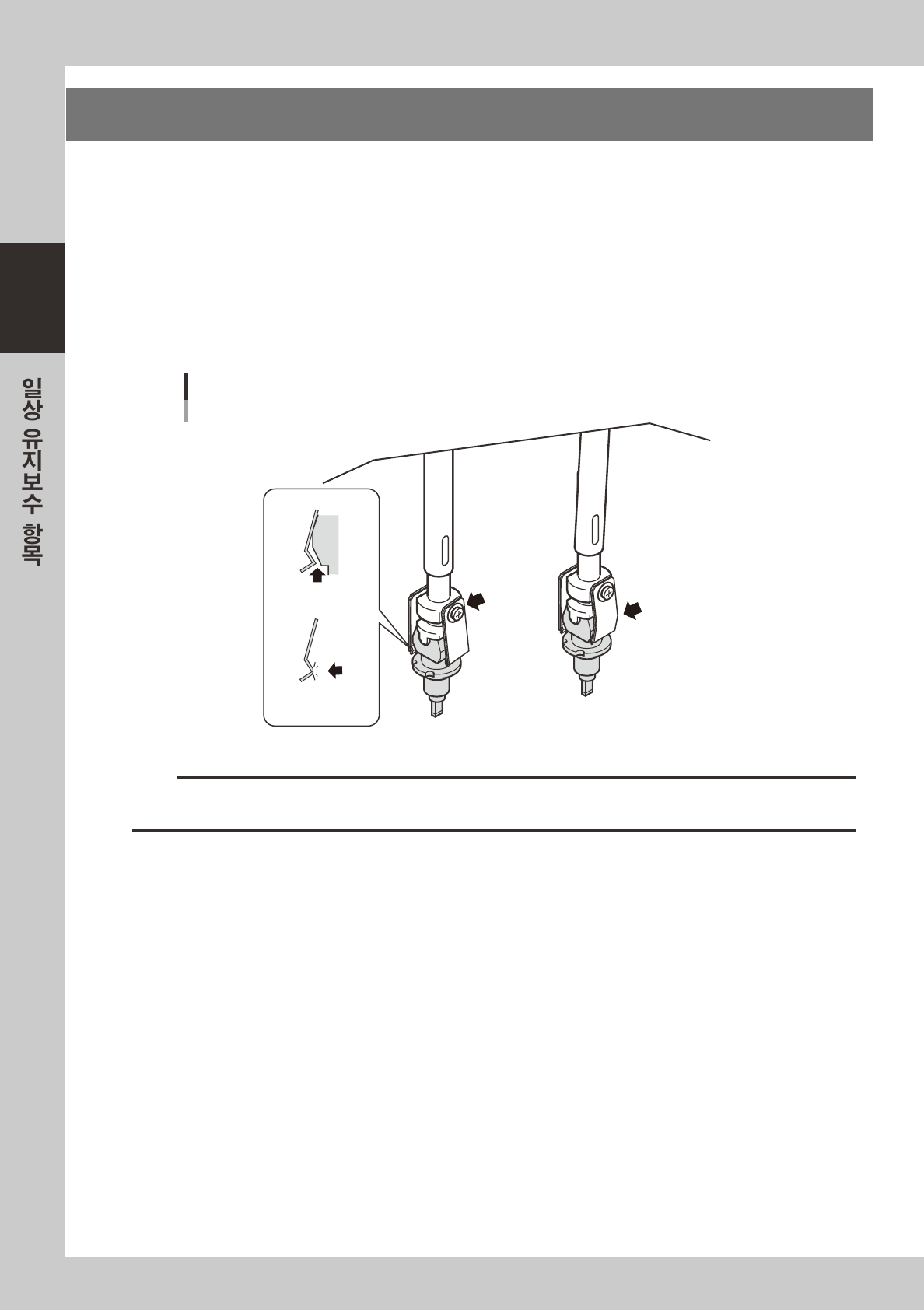

노즐 판 스프링 확인
유격상태 확인
마모상태 확인
볼트상태
확인
변형상태
확인
57202-F1-00
c
주의
위의사항에해당되는문제가있을경우는 ,제 4 장「1. 노즐판스프링의교환」을참조하여판스프링을교환하여주십시오 .
교환할경우는반드시1 대1 로교환하여주십시오 .
2-5
2
3. 버핑 상태 확인
노즐및노즐홀더의버핑상태를확인하여주십시오 .눌러봐서정상으로돌아오면문제가없습니다만 ,
원위치로돌아오지않으면흡착에러나인식에러등이발생합니다 .
노즐 선단부를 손으로 누릅니다.
원위치로
되돌아옴
원위치로 되돌아
오지 않음
노즐의 버핑상태
OK
NG
57203-F1-00
노즐홀더의 버핑상태
노즐홀더
5720 4-F1-00
c
주의
노즐홀더의버핑을확인할경우는 ,노즐을빼서부압발생상태에서실행하여주십시오 .또는 ,확인결과노즐홀더의버핑상태가
좋지않을때는제 3 장「2.2노즐홀더의청소급유」를실행하여주십시오 .
2-6
2
4. 피더 플레이트 청소
피더플레이트를브러쉬로청소하여주십시오 .
피더플레이트위에칩이나이물질이떨어져있으면 ,피더세팅을할때에이물질이피더에끼여서
흡착위치의틀어짐을발생하는원인이됩니다 .이것을방지하기위해정기적으로점검
•
청소할것을권유
합니다 .
칩
부착된 칩
청소용 브러쉬
피더 플래이트 청소
57205-F1-00
참고
플레이트상에 떨어져 있는 칩과 먼지는 , 플레이트 뒷 부분의 구멍에 넣으면서 청소할 수 있습니다 .
