1. 매주

여기서는점검ᆞ청소를중심으로설명합니다 .

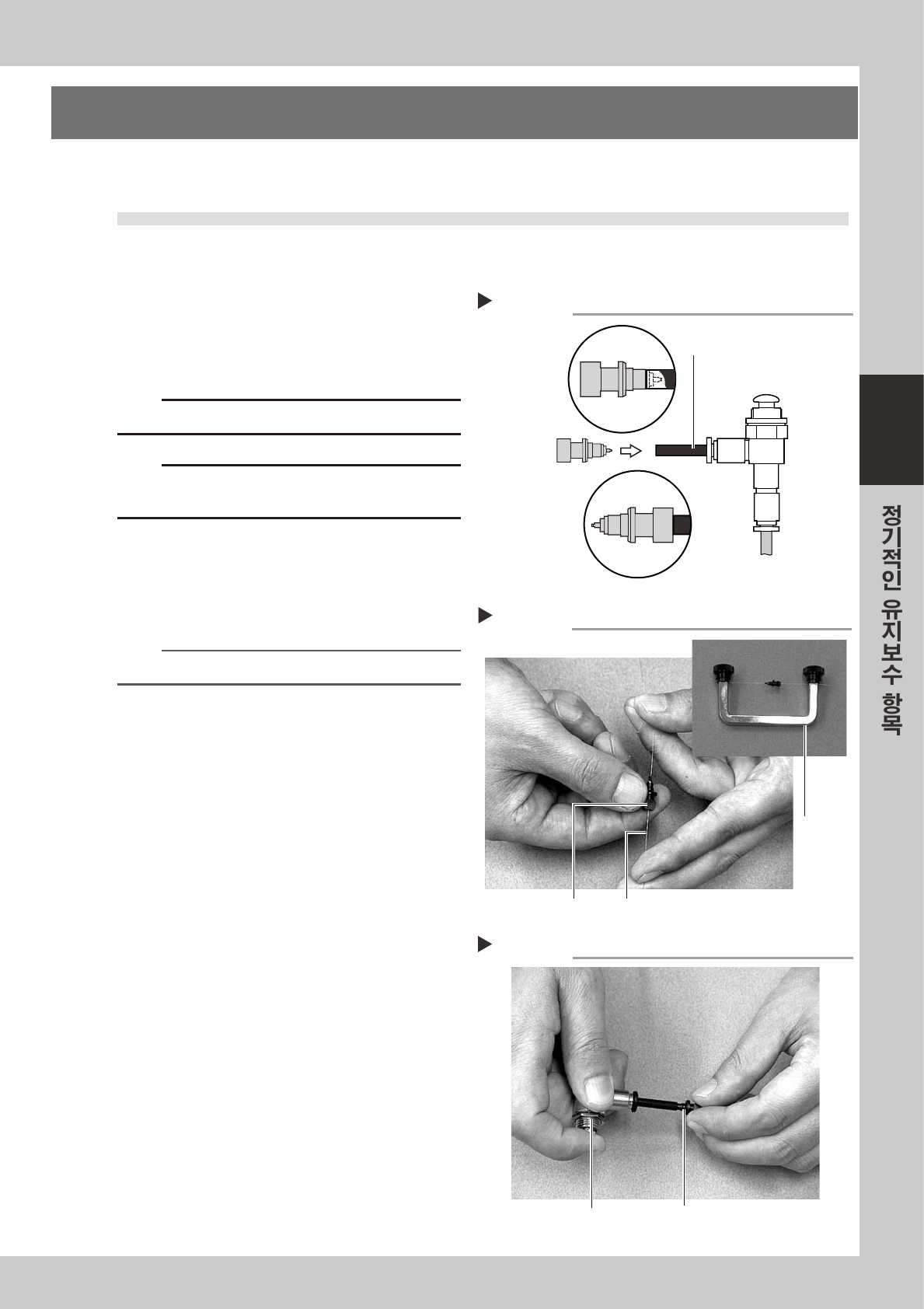

1.1 노즐의 청소

노즐 선단부에 솔더가 묻으면 , 노즐 을 부품으로 오인식 할 수 있습니다 . 또한 , 버핑동작 ( 스프링 동작 ) 의

불량은 흡착에러의 원인이 됩니다 . 이것을 막기 위해 각 노즐의 청소를 하여 주십시오 .

노즐을 빼냅니다 .

비상정지버튼을누르고 ,노즐을빼내어주십시

오 . 작업을안전하게하기위해 , 반드시장비를비

상정지상태로하여주십시오 .

주의

빼낸 . 노즐은분해하지말아주십시오 .

주의

노즐스테이션이있는장비는 ,반드시노즐을스테이션에되

돌려주십시오 .

에어 블로우를 합니다 .

노즐내부를노즐의양사이드에서에어건으로불

어주십시오 .

5730 0-F1-00

요점

더러움이 심한 경우 Step3, 4 를 실행 해 주십시오 .

노즐 홀을 청소합니다 .

노즐홀에노즐청소용와이어를통과시켜청소하

여주십시오 .우측그림과같이손으로전용핸들

을사용하여와이어를고정하고노즐을움직여청

소합니다 .

57301-F1-00

에어 블로우를 합니다 .

노즐청소용와이어를빼내고 ,노즐내부를

Step2 와같이에어건으로불어주십시오 .

57302-F1-00

에어블로우

Step 2

노즐선단쪽에

꽂아서 블로우

에어튜브(검정)

에어건

(옵션)

에어튜브(주황)

에어공급부에

노즐 장착쪽에서

블로우

노즐 홀 청소

Step 3

노즐전용

핸들

(옵션)

노즐 노즐 청소용 와이어

에어블로우

Step 4

노즐

에어건

(옵션)

3-2

버핑부를 청소합니다 .

버핑부에IPA( 이소프로필알코올 )또는에탄올을

도포하고 ,몇번버핑동작을반복해서청소해주십

시오 .청소후에는충분히에어블로우해서남아있

는IPA또는에탄올을제거해주십시오 .

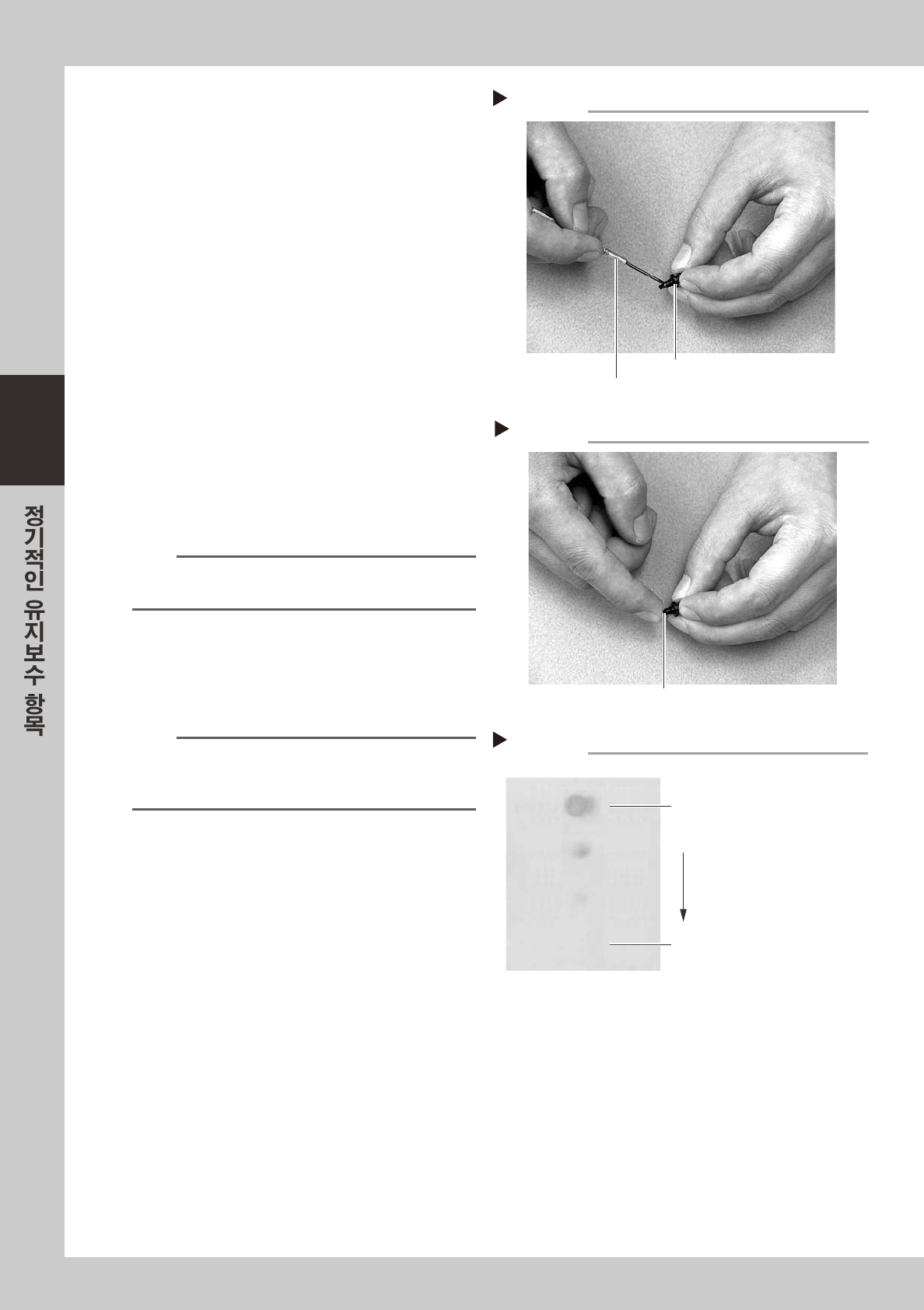

버핑부에 급유합니다 .

버핑부에정밀드라이버등을사용하여소량의터

빈오일을칠해주십시오 .

57303-F1-00

버핑 동작을 확인합니다 .

수차례버핑동작을반복해서 ,터빈오일을스며

들게합니다 .먼지가나지않는천을사용해서노

즐주위에남아있는유분을닦습니다 .

57304-F1- 00

남아있는 오일을 닦아냅니다 .

노즐선단쪽에서약5 초 ,노즐장착쪽에서약5

초정도에어건으로에어블로우합니다 .이작업을

세번정도반복해서노즐내에남아있는터빈유를

제거합니다 .

요점

버핑부에는 얇은 막이 생길정도의 유분이 있으면 충분합니

다 .

유분의 제거상태를 확인합니다 .

임의로기름종이등을사용해서에어블로우를하

고 ,노즐내에남은유분의상태를확인하여주십

시오 .

요점

일반적으로 Step8 의 작업을 하면 유분은 제거됩니다만 ,

남아 있을 경우에는 다시 한 번 더 에어블로우 해 주십시

오 .

57305-F1-00

노즐을 원위치로 되돌립니다 .

노즐에유분이남아있는지다시한번더확인하

고헤드로되돌려주십시오 .

버핑부 급유

Step 6

노즐

정밀 드라이버 (터빈 오일을 소량)

버핑부 확인

Step 7

노즐버핑부(선단)

남은 유분 체크

Step 9

첫회, 노즐선단에서 5초간 블로우하면

유분이 나옵니다.

선단에서 5초간, 장착측에서 5초간

블로우를 반복합니다.

최종적으로 유분이 나오지 않으면

종료합니다.

기름종이

3-3

2. 매월

여기에서는점검후의청소및급유를중심으로실행합니다 .

2.1 각 축의 볼 스크류 및 리니어 가이드 점검

매월 정기적으 로 X, Y, U, W, T 축 볼 스 크류 및 리니어 가이드를 점검해 주십시오 . 점검내용은 아래와

같습니다 .

점검 포인트

1. 볼스크류 및 리니어가이드 상에 이물질이 묻어있지 않은가 ?

볼스크류및리니어가이드상에칩등이부착되어있지않은가확인하여주십시오 .

2. 볼스크류 및 리니어가이드 상의 그리스상태는 적절한가 ?

그리스가흘러내렸거나 ,튀어서전혀묻어있지않거나 ,변색되어굳어있지않은지상태를확인하여주십시오 .

3. 볼스크류에서 이상한 소리가 나지 않는가 ?

비상정지를누른상태에서 ,X 축또는Y 축을손으로눌러보고이상한소리가나지않는가를확인하여주십시오 .

대처방법

1.칩등이끼이면볼스크류및리니어가이드가고장나는원인이되므로 ,부착된경우는그리스로닦아내거나 ,

핀셋등으로제거하여주십시오 .

2.후술의청소

•

급유방법을참조해서그리스업을하여주십시오 .

3.상기의1 과2 의대처방법을실행해도이상한소리가날경우 ,야마하또는대리점으로연락하여주십시오 .
