3-6 3 2 . 3 X 축 청 소 • 급 유 X 축 의 볼 스 크 류 와 리 니 어 가 이 드 의 청 소 와 급 유 방 법 에 대 하 여 설 명 합 니 다 . 그 리 스 건 과 지 정그 리 스 ( N S L ) 를 준 비 하 여 주 십 시 오 . c 주의 그리 스사 용에관 해서 는 ,1 장의 「2.2. 2급유공구 그리 스 」의취 급 에관한주 의사항을읽 어주십 시 오 . …
3-5
3
8
유분의 제거상태를 확인합니다 .
임의로기름종이등을사용해서에어블로우를하
고 ,노즐내에남은유분의상태를확인하여주십
시오 .
57308-F1-00
n
요점
일반적으로 Step7 의 작업을 하면 , 유분은 제거됩니다만 ,
남아 있을 경우에는 다시 한 번 더 에어블로우 해 주십시
오 .
9
노즐을 원상태로 합니다 .
노즐에유분이남아있지않은지재확인한다음 ,
헤드에되돌려주십시오 .

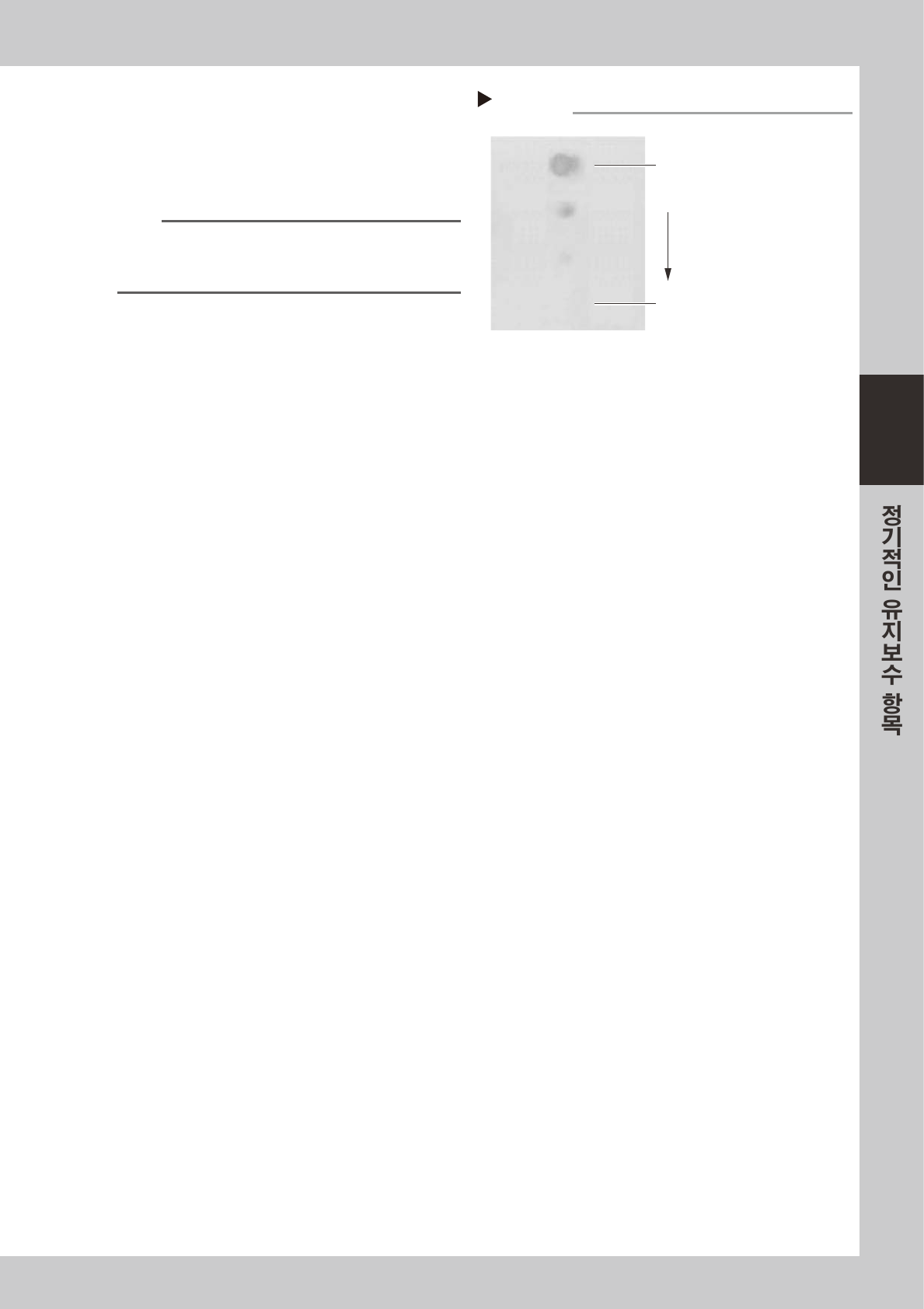

남은 유분 체크
Step 8
첫회, 노즐선단에서 5초간 블로우하면
유분이 나옵니다.
선단에서 5초간, 장착측에서 5초간
블로우를 반복합니다.
최종적으로 유분이 나오지 않으면
종료합니다.
기름종이
3-6
3
2.3 X 축 청소
•
급유
X 축의 볼스 크류와 리니어가이드의 청소와 급유방법에 대하여 설명합니다 . 그리스 건과 지정그리스 (NSL)
를 준비하여 주십시오 .
c
주의
그리스사용에관해서는 ,1 장의「2.2.2급유공구
그리스」의취급에관한주의사항을읽어주십시오 .
2.3.1 X 축 볼스크류의 청소
•
급유
1
e
비상정지 버튼을 누릅니다 .
작업을안전하게하기위해서반드시장비를비상정지상태로해주십시오 .
2
X 축 볼스크류 커버를 떼어냅니다 .
1. 커버를고정하고있는나사를십자드라이버로
떼어내주십시오 .( 합계4 곳 )
2. A 와D테이블은헤드를좌측으로밀어우측
부터커버를빼내어주십시오 .B 와C테이블
은좌측부터빼냅니다 .
57309-F1- 00
3
X 축 볼스크류 부를 청소합니다 .
1. 이동핸들을잡고헤드를한쪽으로이동시킵니
다 .
2. 볼스크류전체의더러움을먼지가일어나지않
는종이헝겊 ( 클린룸용 ) 을사용하여닦습니
다 .
3. 헤드를반대쪽으로이동시켜 ,반대쪽의더러움
도닦습니다 .
57310-F1-00
c
주의
청소시볼스크류의홈부분도깨끗이닦아주십시오 .또 ,먼
지가발생하지않는것을확인하여주십시오 .
4
그리스를 도포합니다 .
그리스건을준비해서 ,헤드측면에있는그리스
주입구로지정그리스 (NSL) 를주입하여주십시
오 .
•
A,D 테이블 : 앞에서봤을때오른쪽위
•
B,C 테이블 : 앞에서봤을때왼쪽위
57311-F1-00

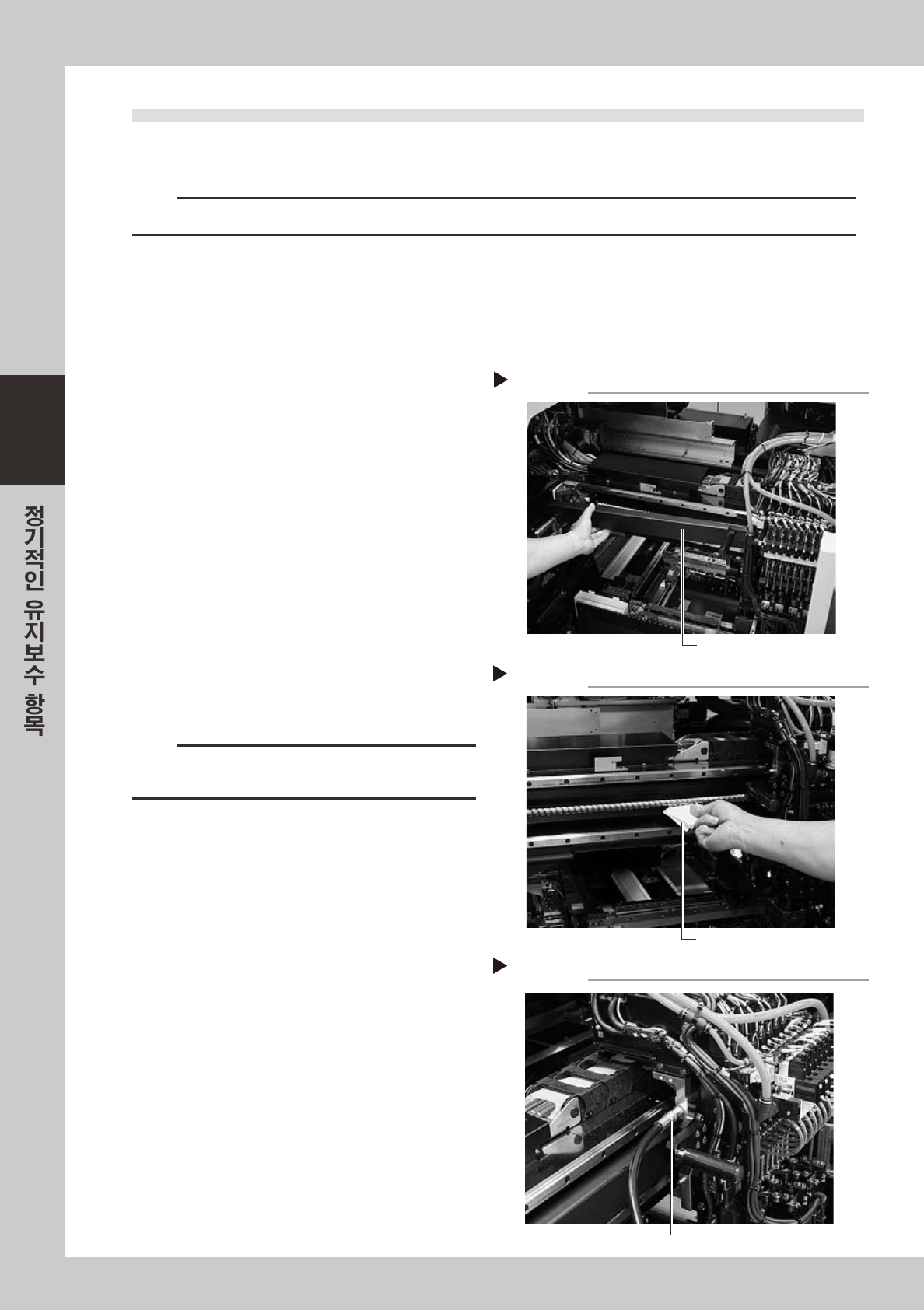

X축 볼스크류 커버 분리
Step 2
X축 볼스크류 커버
X축 볼스크류 청소
Step 3
종이헝겊으로 닦는다
X축 볼스크류 그리스업
Step 4
X軸グリスニップル
그리스건
3-7
3
5
남아있는 그리스를 닦습니다 .
1. 이동핸들을잡고헤드를좌우로이동시켜서 ,
그리스를볼스크류전체에도포합니다 .
2. 볼스크류및너트단면에남아있는그리스를
닦아냅니다 .
3. 축을반대쪽으로이동시켜서 ,반대쪽볼스크
류및너트단면에남아있는그리스도닦아냅
니다 .
57312-F1-00
6
X 축 볼스크류 커버를 부착합니다 .
Step2 에서떼어낸역순으로볼스크류커버를부
착해주십시오 .
c
주의
커버를분리하지않고생산을하면그리스가튀어날려서생산에영향을미칠수있습니다 .
그리스 닦아내기
Step 5
고여있는 그리스를 닦아낸다
