3-8 3 2 . 3 . 2 X 축 리 니 어 가 이 드 청 소 • 급 유 e 1 비 상 정 지 버 튼 을 누 릅 니 다 . 작 업을 안 전하게 하 기 위해 서 반 드 시 장 비를 비 상 정지 상 태로 해 주 십시오 . 2 X 축 리 니 어 가 이 드 를 닦 습 니 다 . 1. 헤드 를 한 쪽 끝으 로 이 동시키 고 , 리니어 가 이 드 …
3-7
3
5
남아있는 그리스를 닦습니다 .
1. 이동핸들을잡고헤드를좌우로이동시켜서 ,
그리스를볼스크류전체에도포합니다 .
2. 볼스크류및너트단면에남아있는그리스를
닦아냅니다 .
3. 축을반대쪽으로이동시켜서 ,반대쪽볼스크
류및너트단면에남아있는그리스도닦아냅
니다 .
57312-F1-00
6
X 축 볼스크류 커버를 부착합니다 .
Step2 에서떼어낸역순으로볼스크류커버를부
착해주십시오 .
c
주의
커버를분리하지않고생산을하면그리스가튀어날려서생산에영향을미칠수있습니다 .

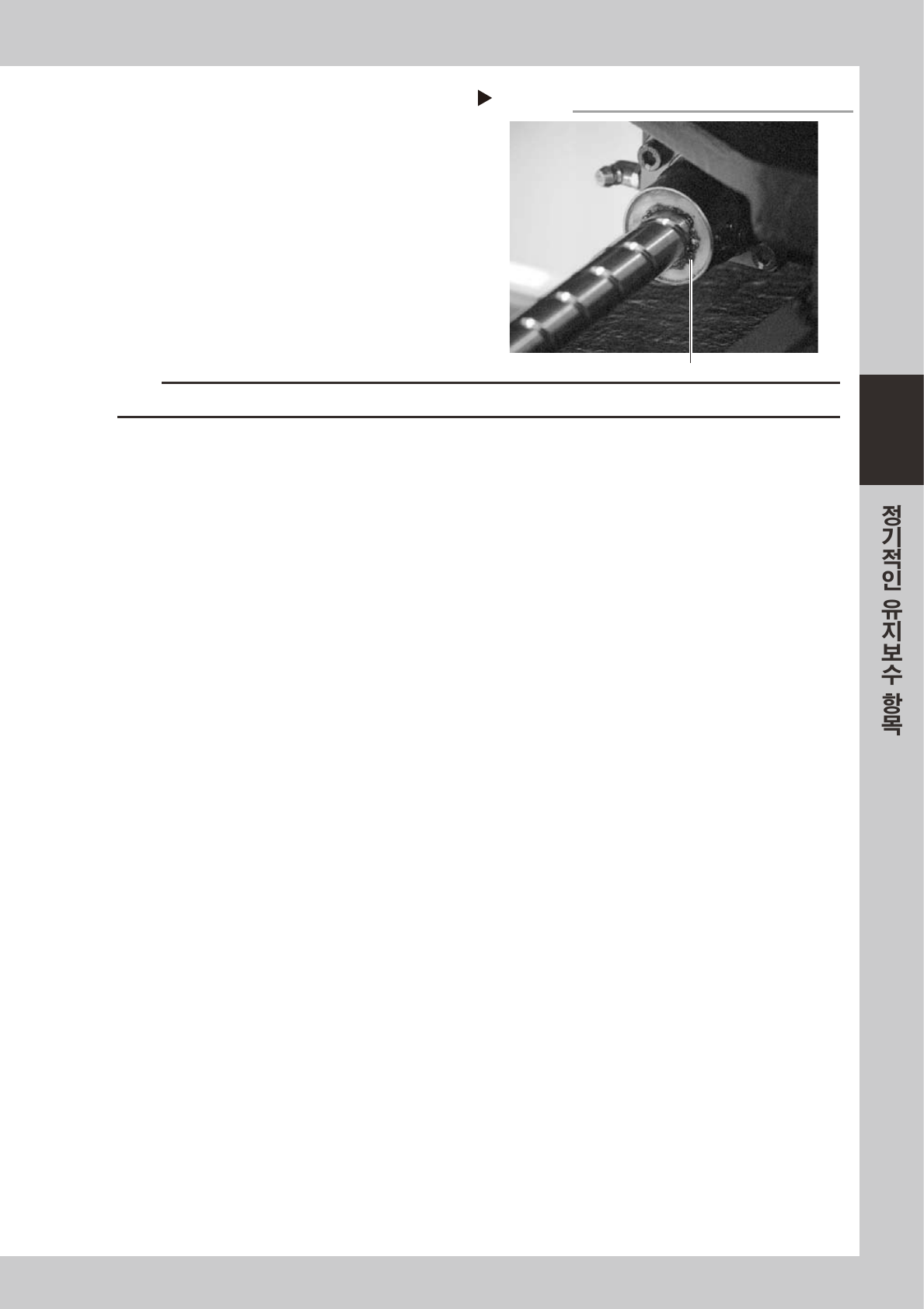

그리스 닦아내기
Step 5
고여있는 그리스를 닦아낸다
3-8
3
2.3.2 X 축 리니어 가이드 청소
•
급유
e
1
비상정지 버튼을 누릅니다 .
작업을안전하게하기위해서반드시장비를비상
정지상태로해주십시오 .
2
X 축 리니어 가이드를 닦습니다 .
1. 헤드를한쪽끝으로이동시키고 ,리니어가이
드전체를먼지가발생하지않는천 ( 클린룸
용 )등으로닦습니다 .
2. 다음은 ,헤드를반대쪽으로이동시키고 ,반대
쪽리니어가이드도닦습니다 .
57313-F1-00
c
주의
리니어가이드레일의틈새도깨끗이닦아주십시오 .
3
그리스를 도포합니다 .
그리스건을이용해서 ,X 축리니어가이드용그리
스주입구로지정그리스 (NSL) 를주입합니다 .
그리스주입구는헤드부측면에두개씩있습니다 .
( 합계 4 군데 )
•
A,D테이블 : 앞에서봤을때왼쪽
•
B,C 테이블 : 앞에서봤을때오른쪽
57314-F1- 00
4
남아 있는 그리스를 닦아 냅니다 .
손으로축을몇차례이동시킨후 ,남은그리스를
닦아냅니다 .
c
주의
그리스가고여있지않을때까지작업해주십시오 .그리스가
고여있는채로가동하면 ,튀어날려서생산에영향을미칠수
있습니다 .

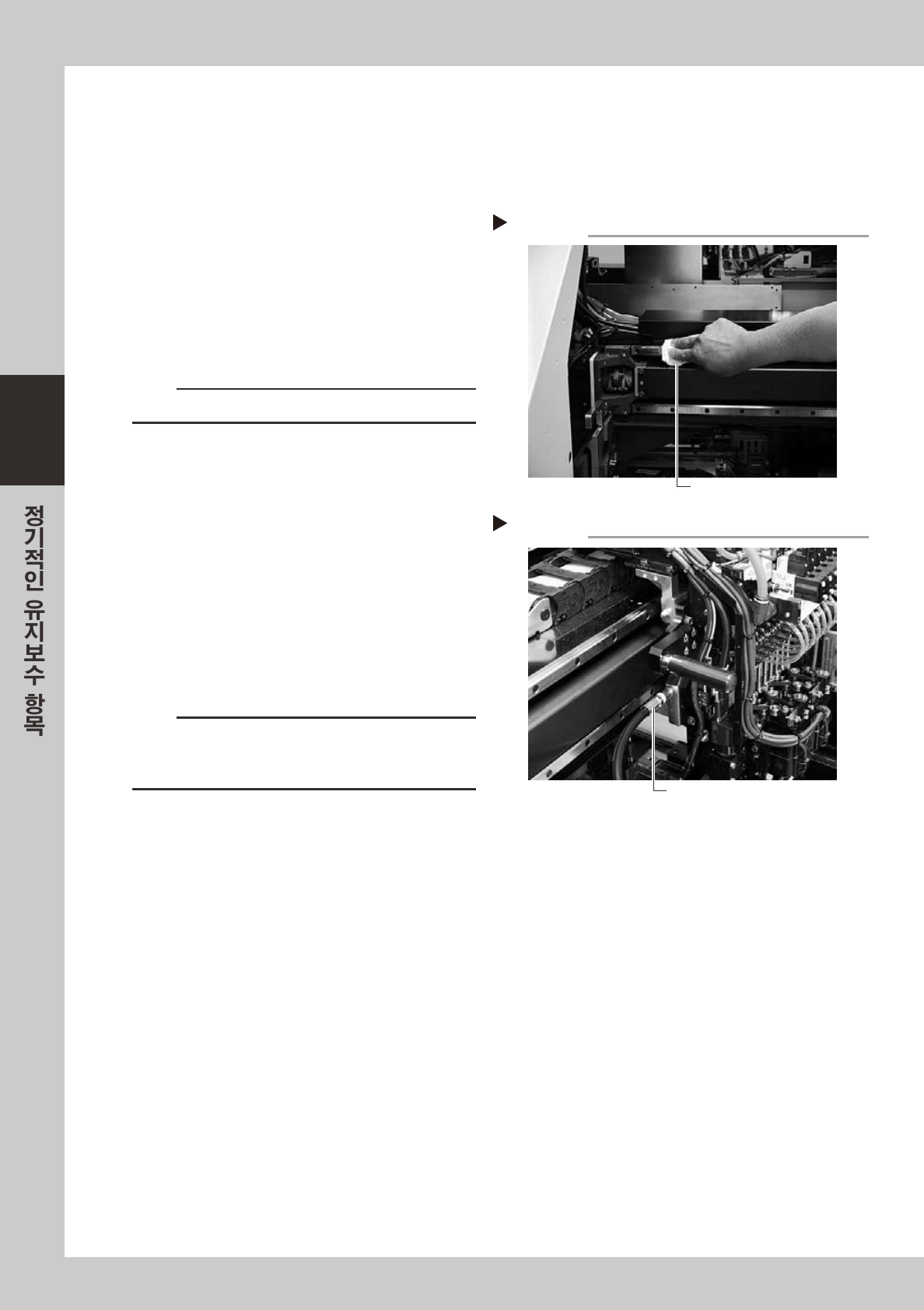

X축 리니어 가이드 청소
Step 2
종이헝겊등
X축 리니어 가이드 그리스업
Step 3
그리스 건
3-9
3
2.4 Y 축 청소
•
급유
Y 축의 볼스크류와 리니어가이드의 청소와 급유방법에 대하여 설명합니다 . 그리스 건과 지정그리스 (NSL)
를 준비하여 주십시오 .
c
주의
그리스사용에관해서는 ,1 장의「2.2.2급유공구
그리스」의취급에관한주의사항을읽어주십시오 .
2.4.1 Y 축 볼스크류의 청소
•
급유
1
e
비상정지 버튼을 누릅니다 .
작업을안전하게하기위해서반드시장비를비상
정지상태로해주십시오 .
2
Y 축 커버를 떼어냅니다 .
1. X 축빔을바로앞으로이동해서 ,Y 축커버의
뒤쪽고정볼트2 개를빼냅니다 .
c
주의
커버고정볼트를잃어버리지않도록주의하여주십시오 .
2. X 축빔을맨뒤로이동시켜 ,Y 축바로앞쪽의
고정볼트2 개를빼냅니다 .
3. Y 축커버를본체의커버사이로( 사진의점선
방향 )당겨서Y 축커버안쪽이X 축플레임에
서빠지는부분 ( 안쪽 ) 으로빼주십시오 .
57315-F1-00
3
Y 축 볼스크류부를 청소합니다 .
1. 볼스크류전체의더러움을먼지가발생하지않
는종이헝겊 ( 클린룸용 ) 을사용하여닦습니
다 .
2. Y 축을반대쪽으로이동시켜 ,반대쪽의더러움
도닦습니다 .
51316-F1-00
c
주의
청소작업에서는볼스크류의리드홈부분도정성스레닦아주
십시오 .또한 ,먼지가발생하지않는지확인하여주십시오 .
4
그리스를 도포합니다 .
그리스건을이용해서 ,Y 축볼스크류그리스주입
구로지정그리스 (NSL) 를주입해주십시오 .
5
남아있는 그리스를 닦습니다 .
1. 이동핸들을잡고각축을한쪽으로이동시킵니
다 .
2. 볼스크류및너트단면 ( 앞쪽과안쪽 ) 에남아
있는그리스를닦아냅니다 .
6
Y 축 커버를 부착합니다 .
Step2 에서떼어낸역순으로Y 축커버를부착해
주십시오 .
c
주의
떼어낸커버를반드시원상태로부착해주십시오 .커버를부착하지않고생산을하면 , 그리스가튀어날려서생산에영향을미칠
수있습니다 .

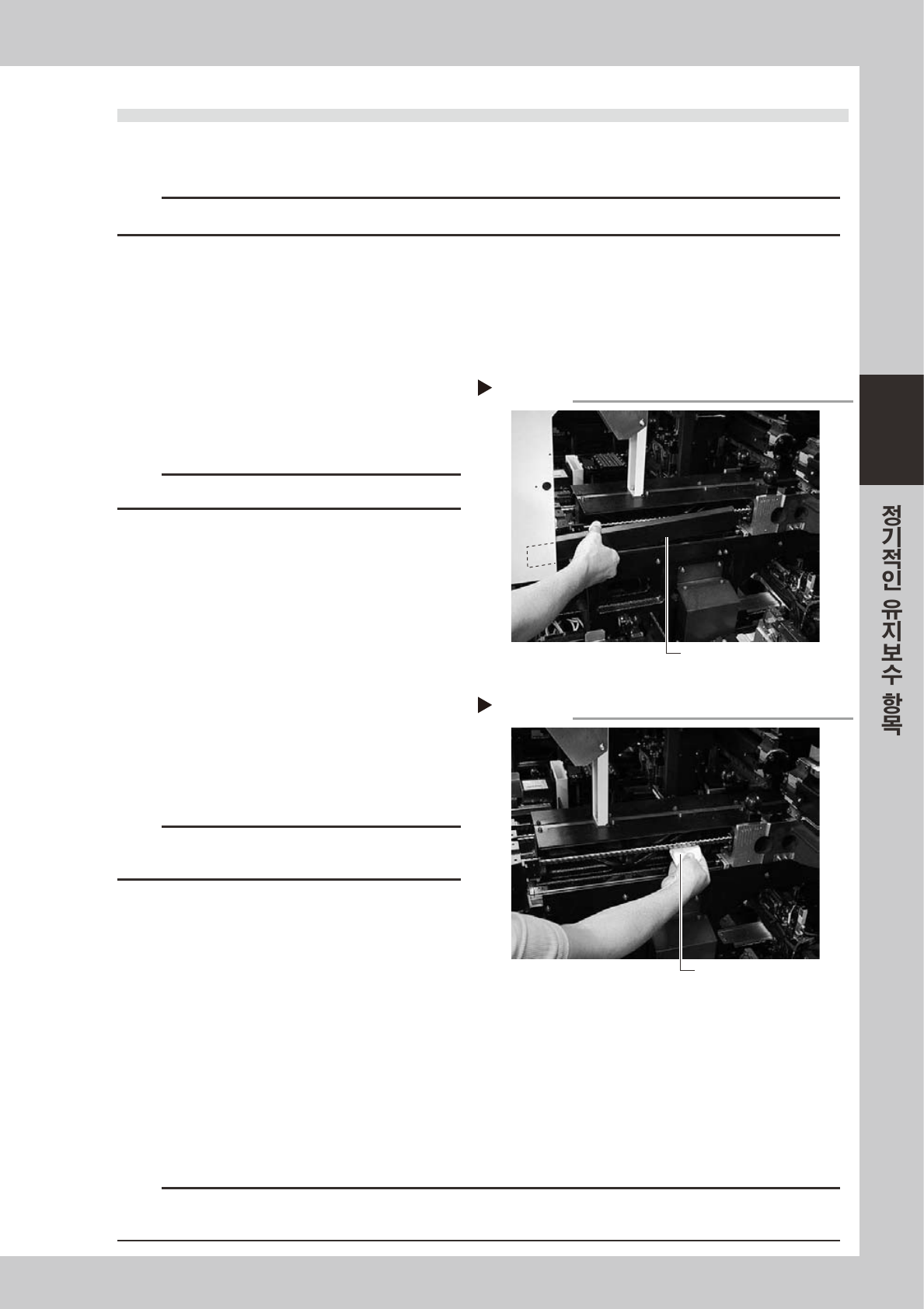

Y축 커버 분리
Step 2
Y축 커버
Y축 볼스크류 청소
Step 3
종이헝겊으로 닦는다
