3-10 3 2 . 4 . 2 Y 축 리 니 어 가 이 드 의 청 소 • 급 유 1 e 비 상 정 지 버 튼 을 누 릅 니 다 . 작 업을  안 전하게  하 기  위해 서  반 드 시  장 비를  비 상 정지  상 태로  해  주 십시오 . 2 Y 축 커 버 를 떼 어 냅 니 다 . 1.  X 축  빔을  바 로  앞 으 로  이 동하고 ,  Y 축  커버 의 …

100%1 / 71
3-9
3
2.4 Y 축 청소
•
급유
Y 축의 볼스크류와 리니어가이드의 청소와 급유방법에 대하여 설명합니다 . 그리스 건과 지정그리스 (NSL)
를 준비하여 주십시오 .
c
주의
그리스사용에관해서는 ,1 장의「2.2.2급유공구
그리스」의취급에관한주의사항을읽어주십시오 .
2.4.1 Y 축 볼스크류의 청소
•
급유
1
e
비상정지 버튼을 누릅니다 .
작업을안전하게하기위해서반드시장비를비상
정지상태로해주십시오 .
2
Y 축 커버를 떼어냅니다 .
1. X 축빔을바로앞으로이동해서 ,Y 축커버의
뒤쪽고정볼트2 개를빼냅니다 .
c
주의
커버고정볼트를잃어버리지않도록주의하여주십시오 .
2. X 축빔을맨뒤로이동시켜 ,Y 축바로앞쪽의
고정볼트2 개를빼냅니다 .
3. Y 축커버를본체의커버사이로( 사진의점선
방향 )당겨서Y 축커버안쪽이X 축플레임에
서빠지는부분 ( 안쪽 ) 으로빼주십시오 .
57315-F1-00
3
Y 축 볼스크류부를 청소합니다 .
1. 볼스크류전체의더러움을먼지가발생하지않
는종이헝겊 ( 클린룸용 ) 을사용하여닦습니
다 .
2. Y 축을반대쪽으로이동시켜 ,반대쪽의더러움
도닦습니다 .
51316-F1-00
c
주의
청소작업에서는볼스크류의리드홈부분도정성스레닦아주
십시오 .또한 ,먼지가발생하지않는지확인하여주십시오 .
4
그리스를 도포합니다 .
그리스건을이용해서 ,Y 축볼스크류그리스주입
구로지정그리스 (NSL) 를주입해주십시오 .
5
남아있는 그리스를 닦습니다 .
1. 이동핸들을잡고각축을한쪽으로이동시킵니
다 .
2. 볼스크류및너트단면 ( 앞쪽과안쪽 ) 에남아
있는그리스를닦아냅니다 .
6
Y 축 커버를 부착합니다 .
Step2 에서떼어낸역순으로Y 축커버를부착해
주십시오 .
c
주의
떼어낸커버를반드시원상태로부착해주십시오 .커버를부착하지않고생산을하면 , 그리스가튀어날려서생산에영향을미칠
수있습니다 .
Y축 커버 분리
Step 2
Y축 커버
Y축 볼스크류 청소
Step 3
종이헝겊으로 닦는다
3-10
3

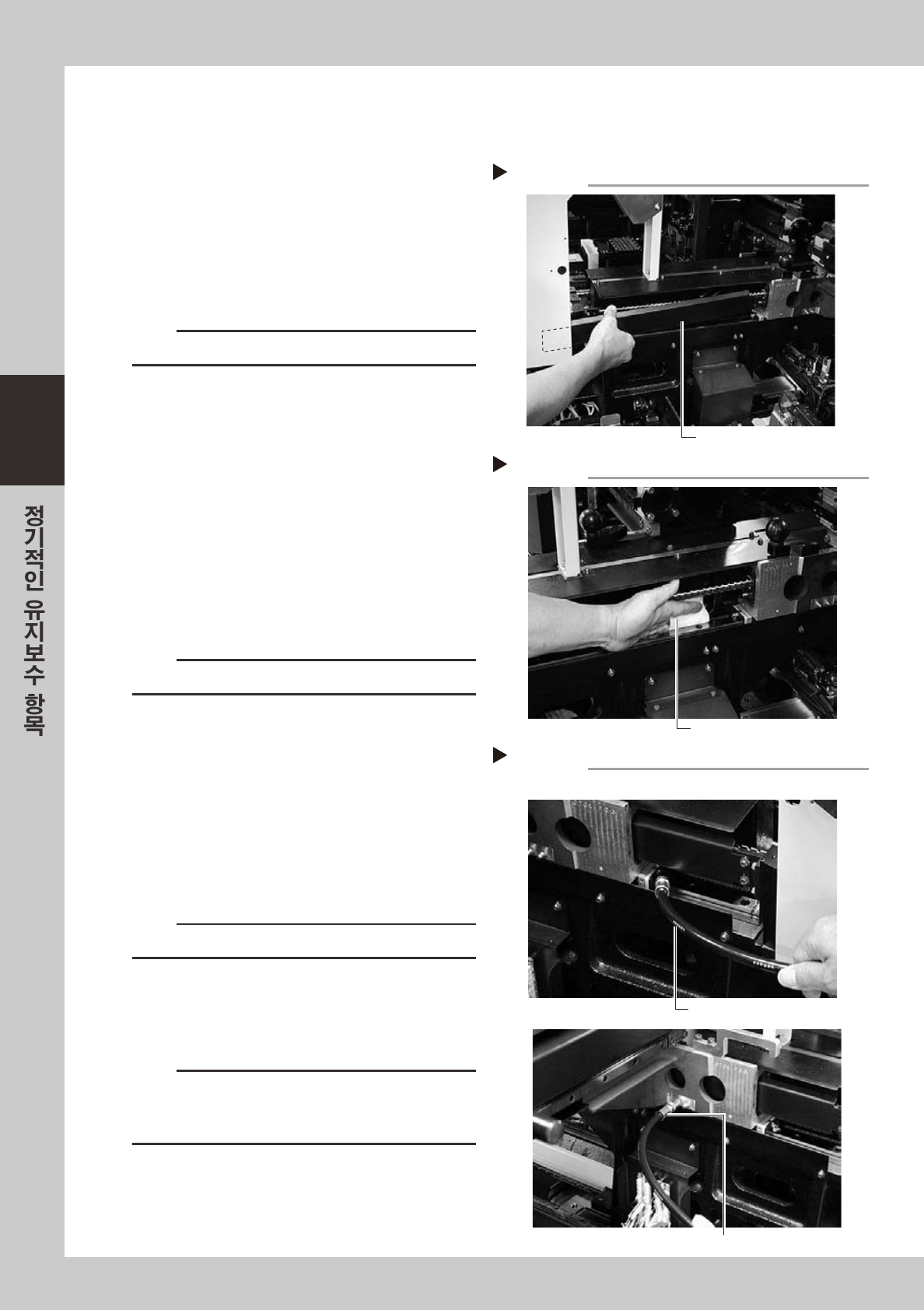

2.4.2 Y 축 리니어 가이드의 청소
•
급유
1
e
비상정지 버튼을 누릅니다 .
작업을안전하게하기위해서반드시장비를비상
정지상태로해주십시오 .
2
Y 축 커버를 떼어냅니다 .
1. X 축빔을바로앞으로이동하고 ,Y 축커버의
뒤쪽고정볼트2 개를빼냅니다 .
57315-F1-00
c
주의
커버고정볼트를잃어버리지않도록주의하여주십시오 .
2. X 축빔을맨뒤로이동시켜 ,Y 축바로앞쪽의
고정볼트2 개를빼냅니다 .
3. Y 축커버를본체의커버사이로( 사진의점선
방향 )당겨서Y 축커버안쪽이X 축플레임에
서빠지는부분 ( 안쪽 ) 으로빼주십시오 .
3
Y 축 리니어 가이드를 청소합니다 .
1 헤드를최대한안쪽으로이동시키고나서 ,리
니어가이드전체를먼지가발생하지않는종
이헝겊( 클린룸용 ) 으로닦습니다 .
2. 헤드를바로앞쪽으로이동시켜 ,안쪽의리니
어가이드도닦습니다 .
51317-F1-00
c
주의
리니어가이드레일의틈새도깨끗이닦아주십시오 .
4
그리스를 도포합니다 .
그리스건을이용해서 ,Y 축리니어가이드주입구
( 우측그림의2 곳 ) 로지정그리스 (NSL) 를주입
해주십시오 .( 합계 4 군데 )
51318-F1- 00
5
남아있는 그리스를 닦습니다 .
손으로Y 축을수차례이동시킨후 ,남은그리스를
닦아냅니다 .
c
주의
그리스가고여있지않을때까지작업해주십시오 .
6
커버를 원상태로 부착합니다 .
Step2 에서떼어낸역순으로Y 축커버를부착해
주십시오 .
c
주의
떼어낸커버를반드시원상태로부착해주십시오 .커버를부
착하지않고생산을하면 , 그리스가튀어날려서생산에영향
을미칠수있습니다 .
Y축 커버 분리
Step 2
Y축 커버
Y축 리니어 가이드 청소
Step 3
종이헝겊등
그리스 주입 (Y축 리니어 가이드)
Step 4
그리스 건
그리스 건
앞쪽
뒷쪽
3-11
3

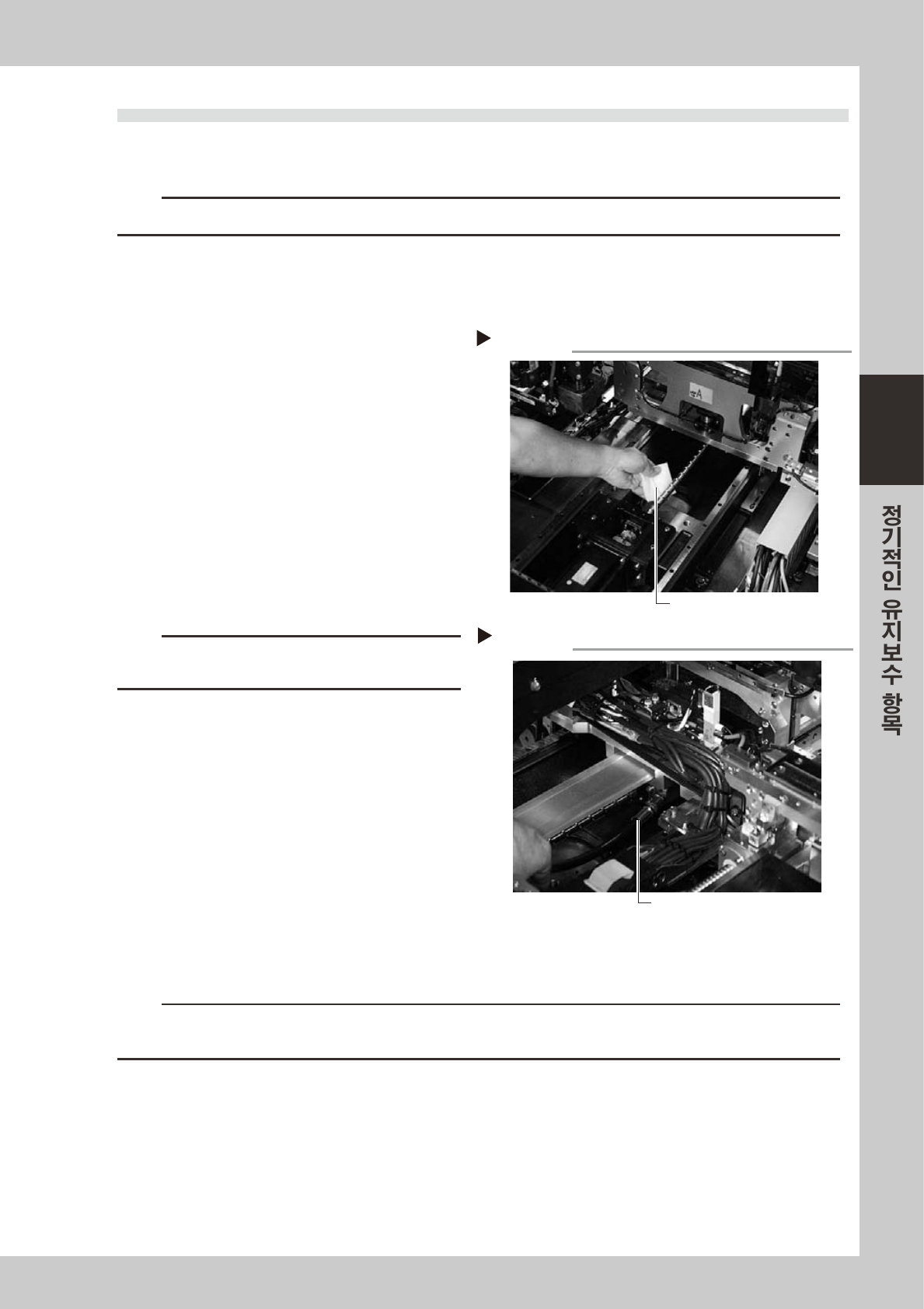

2.5 U 축 청소
•
급유
U 축의 볼스크류와 리니어가이드의 청소와 급유방법에 대하여 설명합니다 . 그리스 건과 지정그리스 (NSL)
를 준비하여 주십시오 .
c
주의
그리스사용에관해서는 ,1 장의「2.2.2급유공구
그리스」의취급에관한주의사항을읽어주십시오 .
2.5.1 U 축 볼스크류의 청소
•
급유
1
e
비상정지 버튼을 누릅니다 .
작업을안전하게하기위해서반드시장비를비상
정지상태로해주십시오 .
2
볼스크류 커버를 빼냅니다 .
커버를고정하고있는나사를십자드라이버로빼
내어주십시오 .( 합계4 곳 )
3
U 축 볼스크류 부를 청소합니다 .
1. 볼스크류전체의더러움을먼지가발생하지않
는종이헝겊( 클린룸용 ) 을사용하여닦습니
다 .
2. U 축을반대쪽으로이동시켜 ,반대쪽의더러
움도닦습니다 .
57319-F1-00
c
주의
청소작업에서는볼스크류의홈부분도깨끗이닦아주십시
오 .또 ,먼지가발생하지않는것을확인하여주십시오 .
4
그리스를 도포합니다 .
그리스건을준비하고 ,지정U 축그리스주입구
( 우측그림의그리스니플 ) 로지정그리스(NSL)
을주입하여주십시오
57320-F1-00
5
남아있는 그리스를 닦아 냅니다 .
1. U 축을전후로움직여그리스를볼스크류전체
에도포합니다 .
2. 볼스크류및너트단면 ( 앞쪽과안쪽 ) 에남아
있는그리스를닦습니다 .
6
볼스크류 커버를 원상태로 부착합니다 .
c
주의
떼어낸커버를반드시원상태로부착해주십시오 .커버를부착하지않고생산을하면 , 그리스가튀어날려서생산에영향을미칠
수있습니다 .
U축 볼스크류 청소
Step 3
종이헝겊으로 닦는다
Step 4
그리스 건
U축 리니어 가이드 그리스업
