3-12 3 2 . 5 . 2 U 축 리 니 어 가 이 드 청 소 • 급 유 e 1 비 상 정 지 버 튼 을 누 릅 니 다 . 작 업을  안 전하게  하 기  위해 서  반 드 시  장 비를  비 상 정지  상 태로  해  주 십시오 . 2 U 축 리 니 어 가 이 드 를 청 소 합 니 다 . 1.  U 축 을  최 대한  안 쪽으 로  이동시 키고  나 서 , 리…

3-11

2.5 U 축 청소

•

급유

U 축의 볼스크류와 리니어가이드의 청소와 급유방법에 대하여 설명합니다 . 그리스 건과 지정그리스 (NSL)

를 준비하여 주십시오 .

주의

그리스사용에관해서는 ,1 장의「2.2.2급유공구



그리스」의취급에관한주의사항을읽어주십시오 .

2.5.1 U 축 볼스크류의 청소

•

급유

비상정지 버튼을 누릅니다 .

작업을안전하게하기위해서반드시장비를비상

정지상태로해주십시오 .

볼스크류 커버를 빼냅니다 .

커버를고정하고있는나사를십자드라이버로빼

내어주십시오 .( 합계4 곳 )

U 축 볼스크류 부를 청소합니다 .

1. 볼스크류전체의더러움을먼지가발생하지않

는종이헝겊( 클린룸용 ) 을사용하여닦습니

다 .

2. U 축을반대쪽으로이동시켜 ,반대쪽의더러

움도닦습니다 .

57319-F1-00

주의

청소작업에서는볼스크류의홈부분도깨끗이닦아주십시

오 .또 ,먼지가발생하지않는것을확인하여주십시오 .

그리스를 도포합니다 .

그리스건을준비하고 ,지정U 축그리스주입구

( 우측그림의그리스니플 ) 로지정그리스(NSL)

을주입하여주십시오

57320-F1-00

남아있는 그리스를 닦아 냅니다 .

1. U 축을전후로움직여그리스를볼스크류전체

에도포합니다 .

2. 볼스크류및너트단면 ( 앞쪽과안쪽 ) 에남아

있는그리스를닦습니다 .

볼스크류 커버를 원상태로 부착합니다 .

주의

떼어낸커버를반드시원상태로부착해주십시오 .커버를부착하지않고생산을하면 , 그리스가튀어날려서생산에영향을미칠

수있습니다 .

U축 볼스크류 청소

Step 3

종이헝겊으로 닦는다

Step 4

그리스 건

U축 리니어 가이드 그리스업

3-12

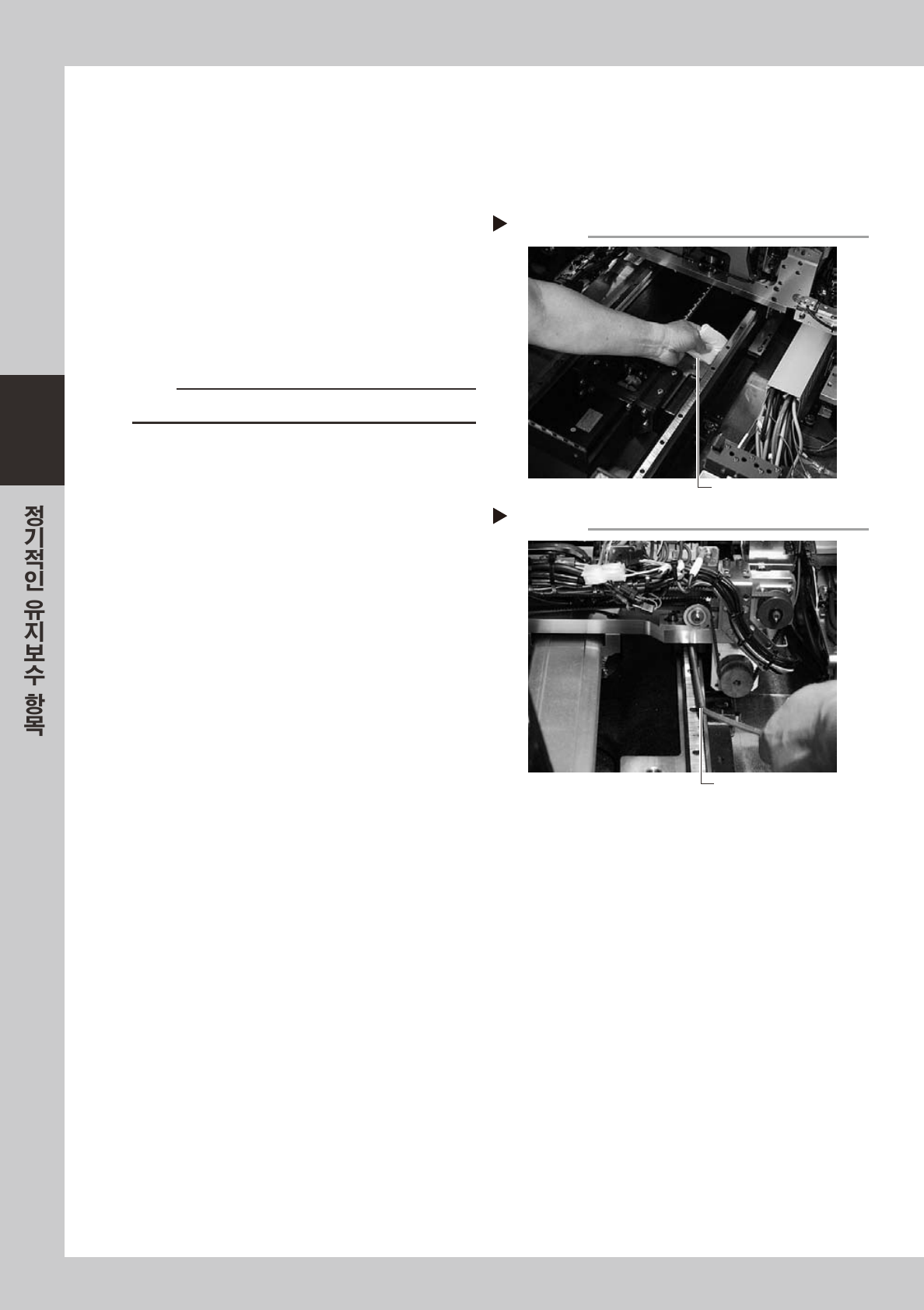

2.5.2 U 축 리니어 가이드 청소

•

급유

비상정지 버튼을 누릅니다 .

작업을안전하게하기위해서반드시장비를비상

정지상태로해주십시오 .

U 축 리니어 가이드를 청소합니다 .

1. U 축을최대한안쪽으로이동시키고나서 ,리

니어가이드전체를먼지가발생하지않는종

이헝겊( 클린룸용 ) 을사용하여닦습니다 .

2. 다음은 ,손으로U 축을전후로수차례이동시

킨후 ,반대쪽리니어가이드를닦습니다 .

57321-F1-00

주의

리니어가이드레일의틈새도깨끗이닦아주십시오 .

그리스를 도포합니다 .

그리스건을이용해서 ,U 축리니어가이드용그

리스 ( 안쪽 : 오른쪽그림참고 ) 로지정그리스

(NSL) 를주입합니다 .( 좌우2 군데 )

57322-F1- 00

남아 있는 그리스를 닦아 냅니다 .

손으로U 축을몇차례이동시킨후 ,남은그리스

를닦아냅니다 .

Step 2

U축 리니어 가이드 청소

종이헝겊등

Step 3

U축 리니어 가이드 그리스업

그리스 건

3-13

2.6 W 축 청소

•

급유

W 축의 볼스크류와 리니어가이드의 청소와 급유방법에 대하여 설명합니다 . 그리스 건과 지정그리스 (NSL)

를 준비하여 주십시오 .

주의

그리스사용에관해서는 ,1 장의「2.2.2급유공구



그리스」의취급에관한주의사항을읽어주십시오 .

2.6.1 W 축 볼스크류의 청소

•

급유

컨베이어폭을 최대로 합니다 .

1. [ 장치 ] 버튼을누르고「컨베이어」탭을선택

합니다 .

2. [ 축이동 ] 버튼을사용하여컨베이어폭을최대

로하여주십시오 .

비상정지 버튼을 누릅니다 .

작업을안전하게하기위해 ,반드시장비를비상

정지상태로하여주십시오 .

W 축 볼스크류 부를 청소합니다 .

볼스크류전체의더러움을먼지가발생하지않는

종이헝겊 ( 클린룸용 ) 을사용하여닦아냅니다 .

57323-F1- 00

주의

청소작업에서는볼스크류의리드홈부분도정성스레닦아주

십시오 .또한 ,먼지가발생하지않는지확인하여주십시오 .

그리스를 도포합니다 .

1. 볼스크류전체에지정된그리스 (NSL) 를손으

로균일하게발라주십시오 .

2. 비상정지를해제하고 ,[ 축이동 ]버튼을사용

하여W 축을전후로움직여그리스를볼스크

류전체에퍼지도록하여주십시오 .

57324-F1-00

남아있는 그리스를 닦습니다 .

비상정지버튼을눌러서볼스크류및너트단면

( 앞쪽과안쪽 ) 에남은그리스를닦아주십시오 .

W축 볼스크류 청소

Step 3

종이헝겊으로 닦는다

W축 볼스크류 그리스업

Step 4
