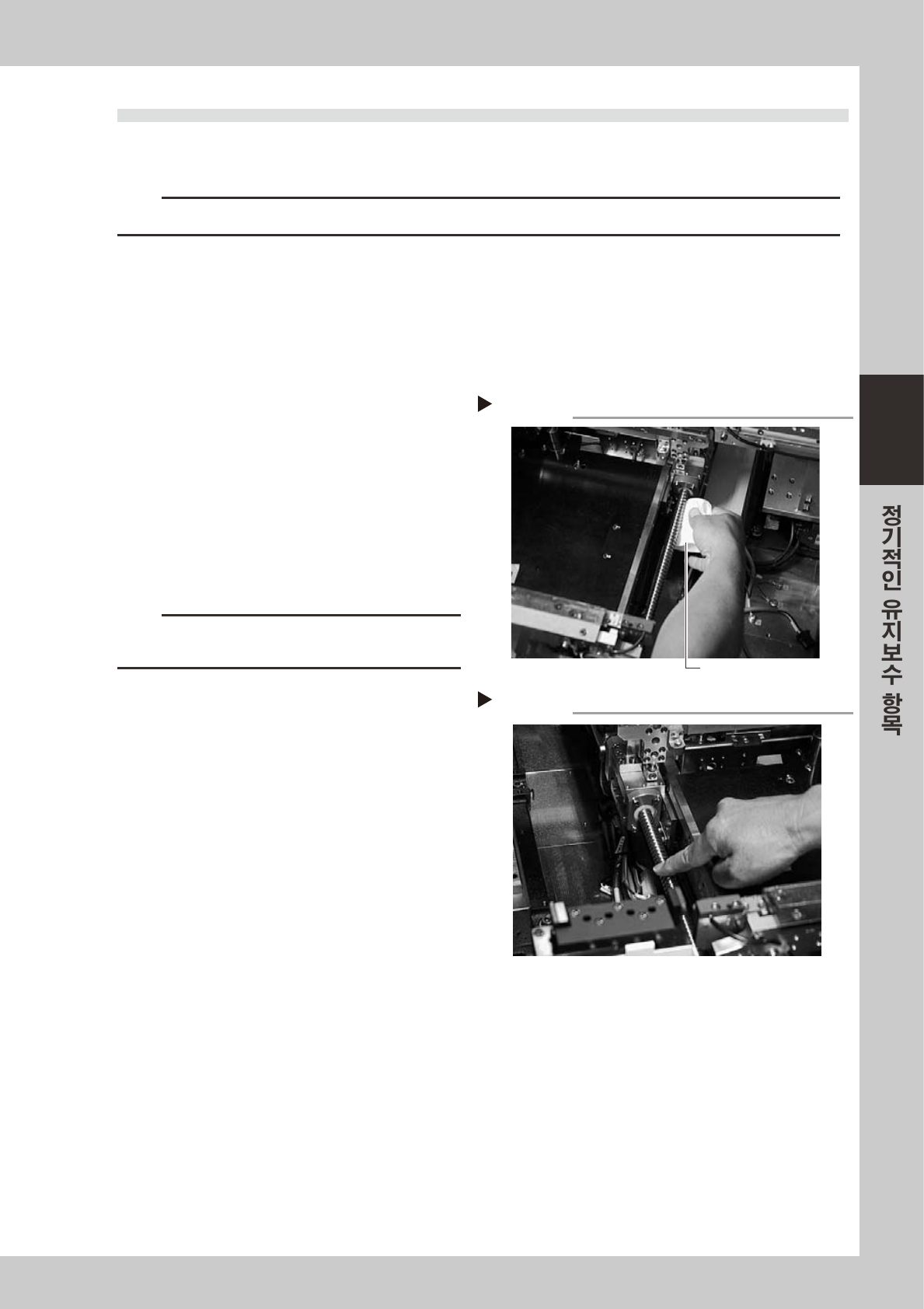

3-13
3
2.6 W 축 청소
•
급유
W 축의 볼스크류와 리니어가이드의 청소와 급유방법에 대하여 설명합니다 . 그리스 건과 지정그리스 (NSL)
를 준비하여 주십시오 .
c
주의
그리스사용에관해서는 ,1 장의「2.2.2급유공구
그리스」의취급에관한주의사항을읽어주십시오 .
2.6.1 W 축 볼스크류의 청소
•
급유
1
컨베이어폭을 최대로 합니다 .
1. [ 장치 ] 버튼을누르고「컨베이어」탭을선택
합니다 .
2. [ 축이동 ] 버튼을사용하여컨베이어폭을최대
로하여주십시오 .
e
2
비상정지 버튼을 누릅니다 .
작업을안전하게하기위해 ,반드시장비를비상
정지상태로하여주십시오 .
3
W 축 볼스크류 부를 청소합니다 .
볼스크류전체의더러움을먼지가발생하지않는
종이헝겊 ( 클린룸용 ) 을사용하여닦아냅니다 .
57323-F1- 00
c
주의
청소작업에서는볼스크류의리드홈부분도정성스레닦아주
십시오 .또한 ,먼지가발생하지않는지확인하여주십시오 .
4
그리스를 도포합니다 .
1. 볼스크류전체에지정된그리스 (NSL) 를손으
로균일하게발라주십시오 .
2. 비상정지를해제하고 ,[ 축이동 ]버튼을사용
하여W 축을전후로움직여그리스를볼스크
류전체에퍼지도록하여주십시오 .
57324-F1-00
5
남아있는 그리스를 닦습니다 .
e
비상정지버튼을눌러서볼스크류및너트단면
( 앞쪽과안쪽 ) 에남은그리스를닦아주십시오 .
W축 볼스크류 청소
Step 3
종이헝겊으로 닦는다
W축 볼스크류 그리스업
Step 4

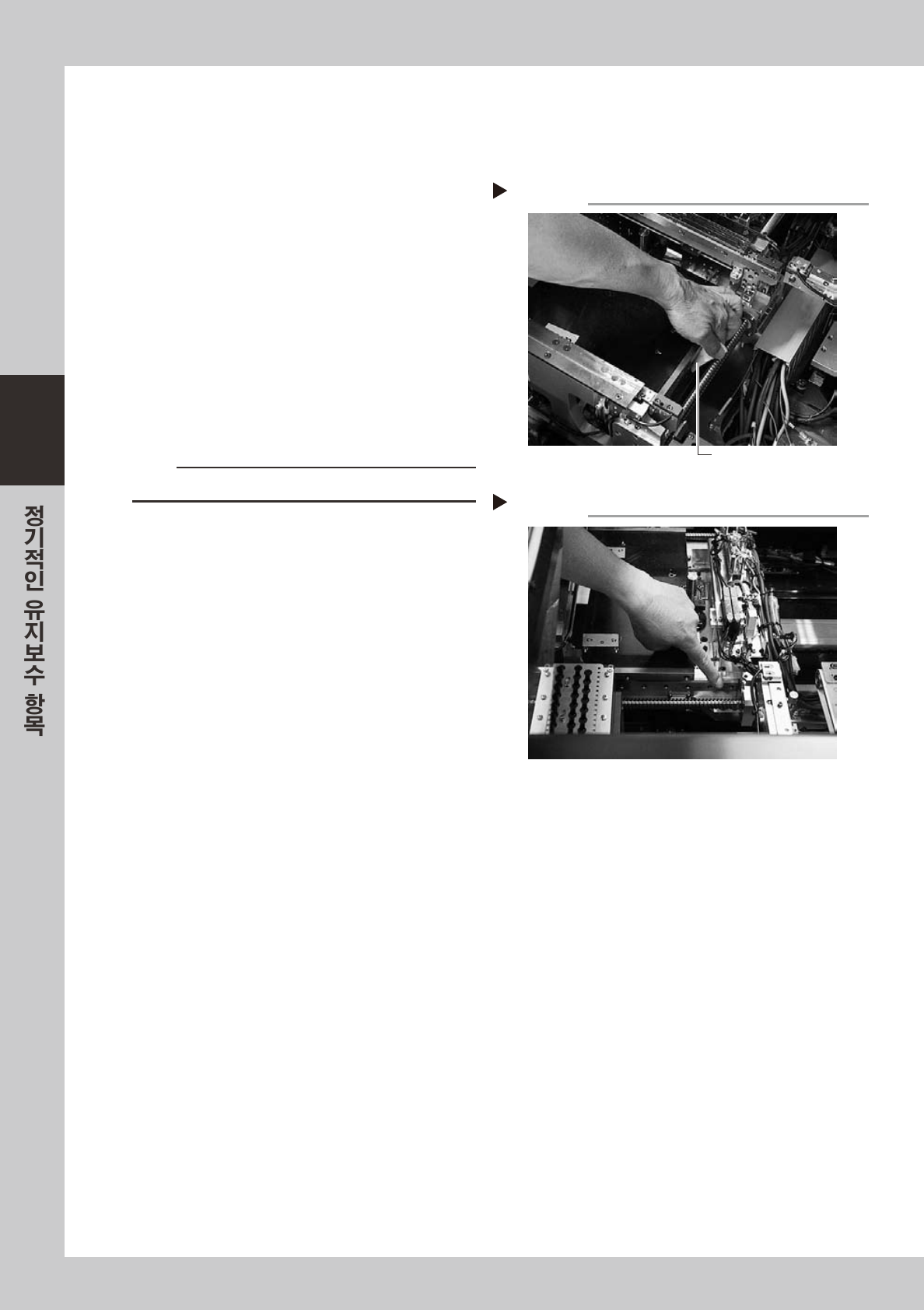

3-14
3
2.6.2 W 축 리니어 가이드의 청소
•
급유
1
컨베이어폭을 최대로 합니다 .
1. [ 장치 ] 버튼을누르고「컨베이어」탭을선택
합니다 .
2. [ 축이동 ] 버튼을사용하여컨베이어폭을최대
로하여주십시오 .
e
2
비상정지 버튼을 누릅니다 .
작업을안전하게하기위해 ,반드시장비를비상
정지상태로하여주십시오 .
3
W 축 리니어 가이드를 청소합니다 .
리니어가이드전체의더러움을먼지가발생하지
않는종이헝겊 ( 클린룸용 ) 을사용하여닦아냅니
다 .
57325-F1- 00
c
주의
리니어가이드레일의틈새도깨끗이닦아주십시오 .
4
그리스를 도포합니다 .
1. 리니어가이드전체에지정된그리스 (NSL) 를
손으로균일하게발라주십시오 .
2. 비상정지를해제하고 ,[ 축이동 ]버튼을사용
하여W 축을전후로움직여리니어가이드전
체에퍼지도록하여주십시오 .
57326-F1-00
5
남아있는 그리스를 닦습니다 .
e
비상정지버튼을눌러서리니어가이드에남은그
리스를닦아주십시오 .
W축 리니어 가이드 청소
Step 3
종이헝겊등
Step 4
W축 리니어 가이드 그리스업

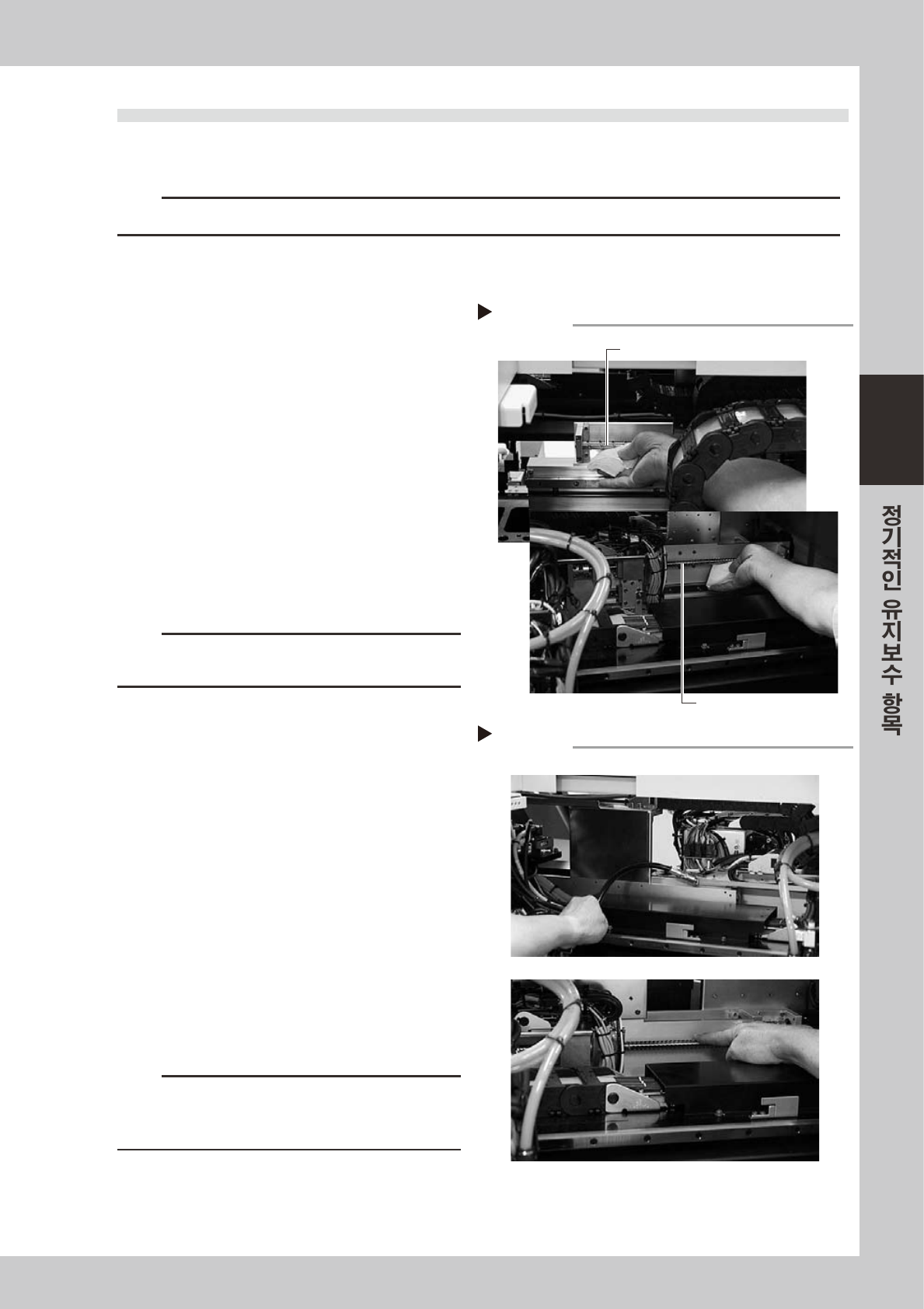

3-15
3
2.7 T 축 청소
•
급유
T 축의 볼스크류와 리니어가이드의 청소와 급유방법에 대하여 설명합니다 . 그리스 건과 지정그리스 (NSL)
를 준비하여 주십시오 .
c
주의
그리스사용에관해서는 ,1 장의「2.2.2급유공구
그리스」의취급에관한주의사항을읽어주십시오 .
2.7.1 T 축 볼스크류의 청소
•
급유
1
커버를 분리합니다 .(2 장 )
커버를고정하고있는볼트를육각렌치로빼내주
십시오 .(6 곳 )
e
2
비상정지 버튼을 누릅니다 .
작업을안전하게하기위해 ,반드시장비를비상
정지상태로하여주십시오 .
3
T 축 볼스크류 부를 청소합니다 .
1. 볼스크류전체의더러움을먼지가발생하지않
는종이헝겊( 클린룸용 ) 을사용하여닦습니
다 .
2. T 축을반대쪽으로이동시켜 ,반대쪽의더러움
도닦습니다 .
57327-F1- 00
c
주의
청소작업에서는볼스크류의리드홈부분도정성스레닦아주
십시오 .또한 ,먼지가발생하지않는지확인하여주십시오 .
4
그리스를 도포합니다 .
1 T1 축
그리스건을준비하고 ,T 축그리스주입구( 우
측그림의그리스니플 ) 로지정된그리스 (NSL)
를주입하여주십시오 .
2. T2 축
손으로T2 축볼스크류에지정된그리스 (NSL)
를균일하게도포하여주십시오 .
57328-F1- 00
5
남아있는 그리스를 닦습니다 .
1. T 축을전후로움직여그리스를볼스크류전체
에도포합니다 .
2. 볼스크류및너트단면 ( 앞쪽과안쪽 ) 에남은
그리스를닦아냅니다 .
6
커버를 원상태로 부착합니다 .
c
주의
떼어낸커버를반드시원상태로부착해주십시오 .커버를부
착하지않고생산을하면 , 그리스가튀어날려서생산에영향
을미칠수있습니다 .
Step 3
T1축 볼스크류
T2축 볼스크류
T축 볼스크류 청소
Step 4
T1축
T2축
T축 볼스크류 그리스업
