2.8 Z 축 청소
•
급유
헤드부의 스플라인 샤프트를 상하로 움직여 Z 축 청소와 급유방법에 대하여 설명합니다 . 지정 그리스
(NSL) 를 준비하여 주십시오 .
1
장비의 전원을 OFF 로 합니다 .
소프트웨어를종료하고 ,장비의전원스위치를
OFF 로하여주십시오 .
2
Z 축 샤프트에 그리스를 도포합니다 .
손으로샤프트의표면에지정그리스 (NSL) 를도
포해서 ,균일하게되도록얇게퍼지도록합니다 .
57331-F1-00
3
그리스를 닦아냅니다 .
손으로수차례Z 축을상하로움직여 ,남은그리
스를닦아내어주십시오 .
Z축 그리스 업
Step 2
Z축 샤프트
T2軸
3-18
3
2.9 에어 / 수분 필터 점검
•
청소
에어 컴프레서 안의 오일 , 수분 , 불 순물 등이 장비 안으로 유입되지 않도록 , 에어 / 수분 필터를 사용하고
있습니다 . 이 필터의 점검•청소방법을 다음과 같이 설명합니다 .( 에어 커플러에서 가까운 쪽이 에어필터 ,
먼쪽이 수분필터입니다 .)
■ 필터 컵 청소
1
컵 안을 체크합니다 .
컵안에오일또는수분이있는지확인하여주십
시오 .오염되어있을경우는 ,아래의순서에따라
청소하여주십시오 .
참고
컵 하단의 배수구는 , 자동 배수구 입니다 . 컵 안에 오일이
나 수분이 있으면 자동적으로 배출하므로 , 호스 등을 연결
할 것을 권유합니다 .
2
에어 커플러를 빼냅니다 .
c
주의
오일 ,수분 ,불순물등이흩어지지않도록주의하여주십시
오 .
3
컵을 분리합니다 .
컵의분리용버튼을누르면서 ,시계방향으로돌려
서 ,밑으로빼주십시오 .
57332-F1- 00
4
컵 안의 오염물을 청소합니다 .
1. 컵을가볍게물로씻습니다 .
2. 물을섞은중성세제로다시안을씻어냅니다 .
3. 에어블로우한후 ,천등으로수분을닦아냅
니다 .
57333-F1-00
5
컵을 조립합니다 .
컵을분리한순서와역순으로장착하여주십시오 .
n
요점
계속해서 필터의 청소를 할 경우는 , 컵을 분리한 상태로 다
음 항목「필터 청소」로 이동하여 주십시오 .
6
에어 커플러를 조립합니다 .
에어커플러를조립하고 ,에어가새는곳이없는지
확인하여주십시오 .
Step 3

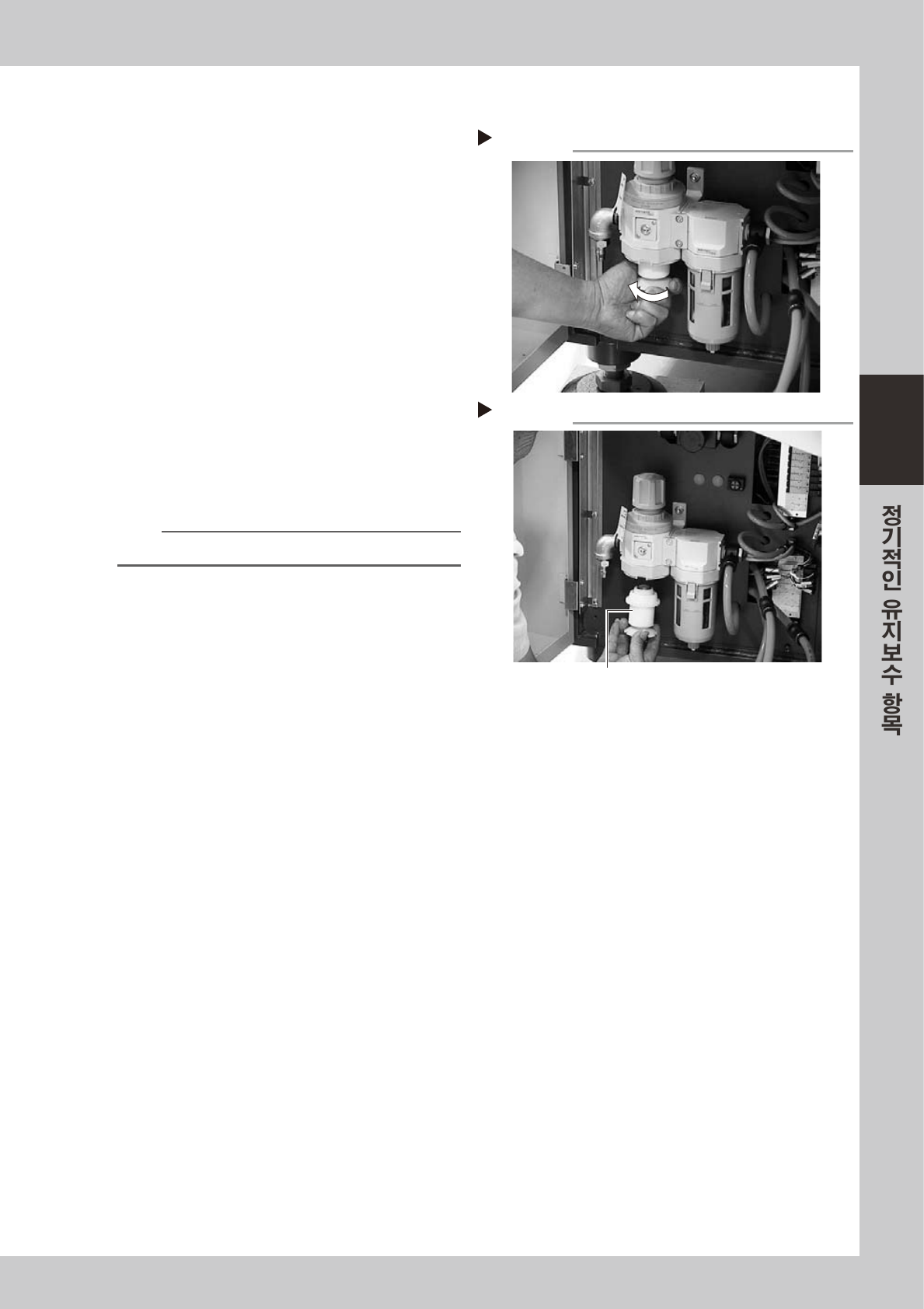

컵 분리
컵 세척
Step 4
필터 컵
물을 섞은 중성세제
3-19
3
■ 필터 청소
1
필터 컵을 분리합니다 .
앞의항목「필터컵청소」를참조하여주십시오 .
2
에어 필터를 분리합니다 .
흰색부분을돌려서( 위에서보았을때시계방향
으로 )필터를분리하여주십시오 .
57334-F1-0 0
3
에어 필터의 오염물을 청소합니다 .
에어건으로에어필터의오염물을불어주십시
오 .오염물질이제거되지않을경우는 ,에어필터
를교환하여주십시오 .
4
에어 필터를 조립합니다 .
흰색부분을돌려서에어필터를원상태로조립하
여주십시오 .
57335-F1-0 0
5
필터 컵을 조립합니다 .
n
요점
위의 방법으로 수분 필터 청소도 해 주십시오 .
Step 2
에어 필터 분리
Step 4
에어 필터 조립
에어 필터
