3-19 3 ■ 필 터 청 소 1 필 터 컵 을 분 리 합 니 다 . 앞 의 항 목 「 필 터 컵 청소」를 참 조하 여 주 십시오 . 2 에 어 필 터 를 분 리 합 니 다 . 흰색 부 분 을 돌 려 서 ( 위에 서 보았 을 때 시계방 향 으 로 ) 필터를 분 리 하 여 주 십시 오 . 57 3 3 4 - F1 - 0 0 3 에 어 필 터 의…
3-18
3
2.9 에어 / 수분 필터 점검
•
청소
에어 컴프레서 안의 오일 , 수분 , 불 순물 등이 장비 안으로 유입되지 않도록 , 에어 / 수분 필터를 사용하고
있습니다 . 이 필터의 점검•청소방법을 다음과 같이 설명합니다 .( 에어 커플러에서 가까운 쪽이 에어필터 ,
먼쪽이 수분필터입니다 .)
■ 필터 컵 청소
1
컵 안을 체크합니다 .
컵안에오일또는수분이있는지확인하여주십
시오 .오염되어있을경우는 ,아래의순서에따라
청소하여주십시오 .
참고
컵 하단의 배수구는 , 자동 배수구 입니다 . 컵 안에 오일이
나 수분이 있으면 자동적으로 배출하므로 , 호스 등을 연결
할 것을 권유합니다 .
2
에어 커플러를 빼냅니다 .
c
주의
오일 ,수분 ,불순물등이흩어지지않도록주의하여주십시
오 .
3
컵을 분리합니다 .
컵의분리용버튼을누르면서 ,시계방향으로돌려
서 ,밑으로빼주십시오 .
57332-F1- 00
4
컵 안의 오염물을 청소합니다 .
1. 컵을가볍게물로씻습니다 .
2. 물을섞은중성세제로다시안을씻어냅니다 .
3. 에어블로우한후 ,천등으로수분을닦아냅
니다 .
57333-F1-00
5
컵을 조립합니다 .
컵을분리한순서와역순으로장착하여주십시오 .
n
요점
계속해서 필터의 청소를 할 경우는 , 컵을 분리한 상태로 다
음 항목「필터 청소」로 이동하여 주십시오 .
6
에어 커플러를 조립합니다 .
에어커플러를조립하고 ,에어가새는곳이없는지
확인하여주십시오 .
Step 3
컵 분리
컵 세척
Step 4
필터 컵
물을 섞은 중성세제
3-19
3
■ 필터 청소
1
필터 컵을 분리합니다 .
앞의항목「필터컵청소」를참조하여주십시오 .
2
에어 필터를 분리합니다 .
흰색부분을돌려서( 위에서보았을때시계방향
으로 )필터를분리하여주십시오 .
57334-F1-0 0
3
에어 필터의 오염물을 청소합니다 .
에어건으로에어필터의오염물을불어주십시
오 .오염물질이제거되지않을경우는 ,에어필터
를교환하여주십시오 .
4
에어 필터를 조립합니다 .
흰색부분을돌려서에어필터를원상태로조립하
여주십시오 .
57335-F1-0 0
5
필터 컵을 조립합니다 .
n
요점
위의 방법으로 수분 필터 청소도 해 주십시오 .
Step 2
에어 필터 분리
Step 4
에어 필터 조립
에어 필터
3-20
3
2.10 카메라렌즈조명의 청소
먼지 등으 로 카메라렌즈와 조명유니트가 더러워질 경우가 있으 므로 , 정기적으로 청소할 것을 권장합니다 .
작업을 안전하게 하기 위해 , 장비가 비상정지상태 혹은 장비의 전원스위치가 OFF 로 되어있는지를 확인하
여 주십시오 .
c
주의
청소시에카메라각부에강한힘을주지않도록주의하여주십시오 .카메라의광축조정이틀어질수있습니다 .
■ 멀티뷰 카메라
멀티뷰카메라의렌즈와조명은투명커버안쪽에있기때문에 ,특별히청소할필요는없습니다 .투명커버가더러워진경우
는청소하여주십시오 .(「2 장5. 카메라투명커버청소」를참조 )

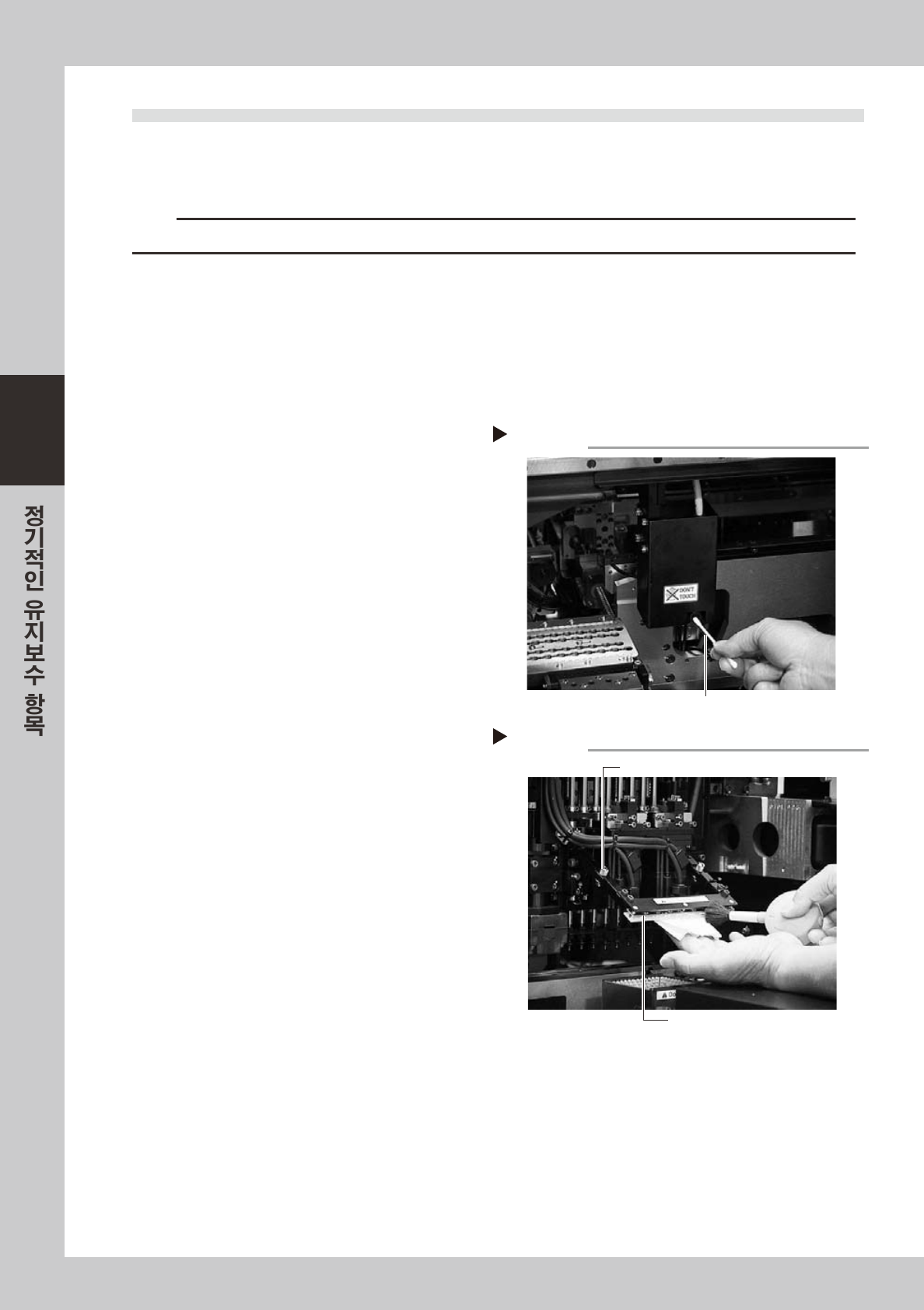

■ 사이드뷰 카메라
사이드뷰카메라의렌즈와조명확산판의표면을청소합니다 .
1
광학계 브러쉬로 렌즈의 먼지를 털어냅
니다 .
2
면봉으로 렌즈를 닦습니다 .
면봉에렌즈클리너를몇방울묻혀서렌즈표면을
닦아주십시오 .
57336-F1- 0 0
3
헝겊으로 조명확산판을 닦습니다 .
1. 일자드라이버로조명확산판의고정볼트를빼
냅니다 .
2. 광학계브러쉬로먼지를제거한후 ,헝겊에렌
즈클리너를몇방울묻혀서조명확산판을닦
아주십시오 .
57337-F1-00
4
조명확산판을 원상태로 합니다 .
조명확산판을원상태로해서일자드라이버로고
정시켜주십시오 .
Step 2
렌즈의 청소
렌즈클리너액을 묻힌 면봉
Step 3
조명확산판의 청소
조명확산판
조명확산기판 고정 볼트
