3-23 3 3 . 2 스 플 라 인 샤 프 트 안 의 청 소 • 급 유 스 플 라 인 샤 프 트 의 에 어 경 로안 에 이 물 질이 부 착 되어 있 거 나 , 오염 물 질 이 부 착 되어 흡 . 장착 에 러 발생 의 원 인이 되 는 경우 가 있 습 니다 . 통 상 6 개 월 에 한 번 정도 로 스 플 라 인 샤 프 트 안 을 청 소하 여 주 십 시오 . 3 . 2 . 1 스 플 라 인 샤 …

3-22

3. 3 개월 , 6 개월 또는 1 년

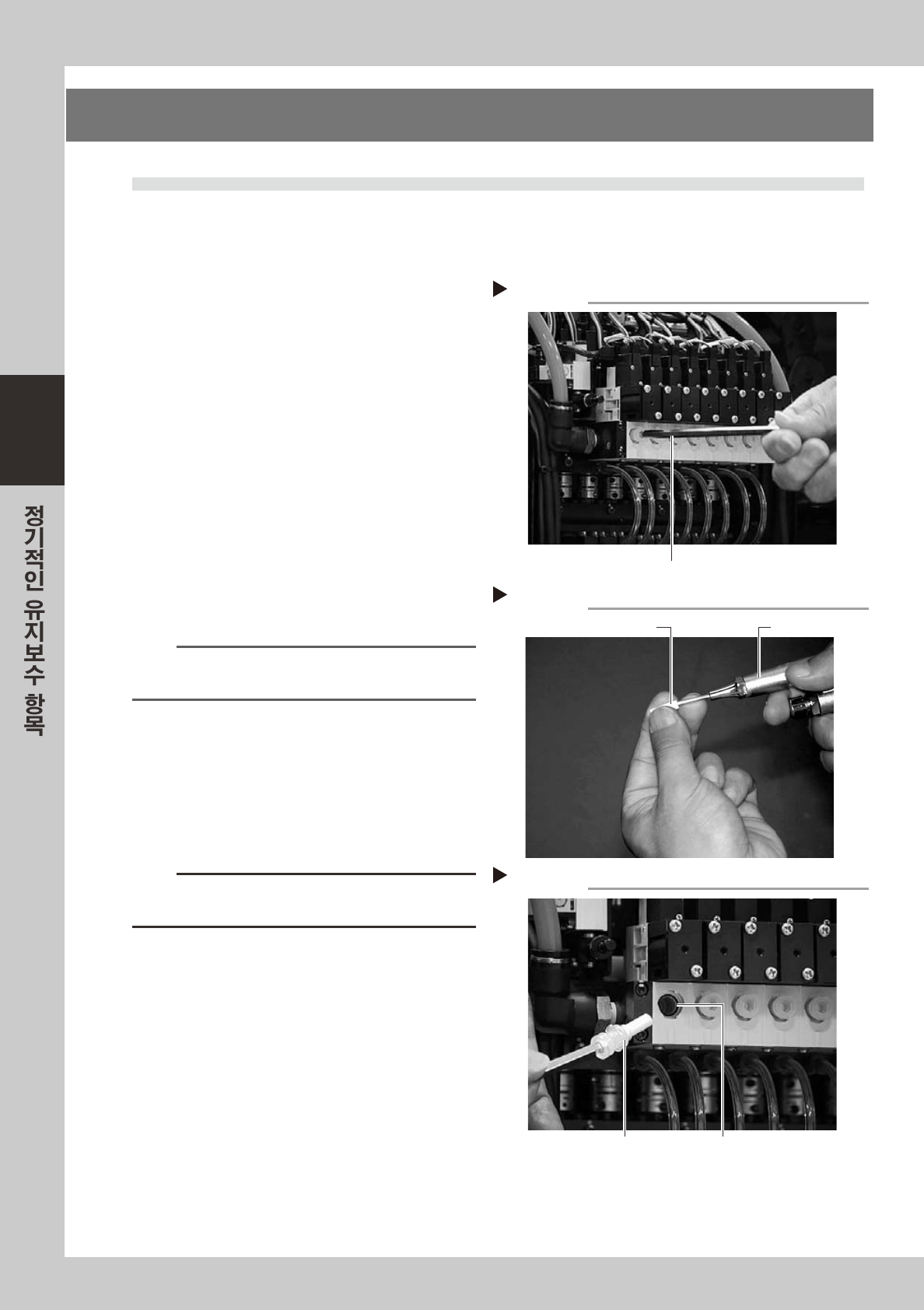

3.1 이젝터 필터의 청소

•

교환

공급에어의 상태 및 가동시간에 따라 다소 차이가 있으나 , 통상 6 개월 정도 로 이젝터 필터를 점검하 여 주 십

시오 . 조금 지저분하면 에어 건으로 오염물질을 제거하고 , 오염정도가 심할 경우에는 교환을 권유합니다 .

비상정지 버튼을 누릅니다 .

작업을안전하게하기위해 ,반드시장비를비상

정지상태로하여주십시오 .

필터캡을 벗깁니다 .

육각렌치 (5) 를사용하여캡을느슨하게해서 ,손

으로빼주십시오 .

57340-F1- 00

필터를 청소합니다 .

핀셋등으로필터를꺼내어 ,필터의오염상태가

적으면 ,에어건으로청소하고이젝터안에되돌려

넣습니다 .

57341-F1- 00

오염이 심하면 , 필터를 교환합니다 .

오염이심하거나변색된경우에는 ,필터를새로운

것 (K46-M8527-C0X) 으로교환합니다 .

요점

가동시간에 따라 다소 차이가 있으나 , 필터교환 시기의 기

준은 6 개월에 한 번입니다 .

필터를 끼웁니다 .

1. 필터캡에필터를끼워서이젝터안에삽입합니

다 .

2. 필터캡을우측으로돌려서잠궈 ( 찰칵하고소

리가난다 ) 주십시오 .

57342-F1- 00

주의

필터를끼우기전에 ,필터캡의O 링이이젝터쪽에들어있는

지를확인하여주십시오 .

필터 세척

Step 3

에어 건 필터

Step 5

필터를 끼운다

캡에 끼운 필터

O 링

필터 캡 분리

Step 2

6각 렌치 (5)

3-23

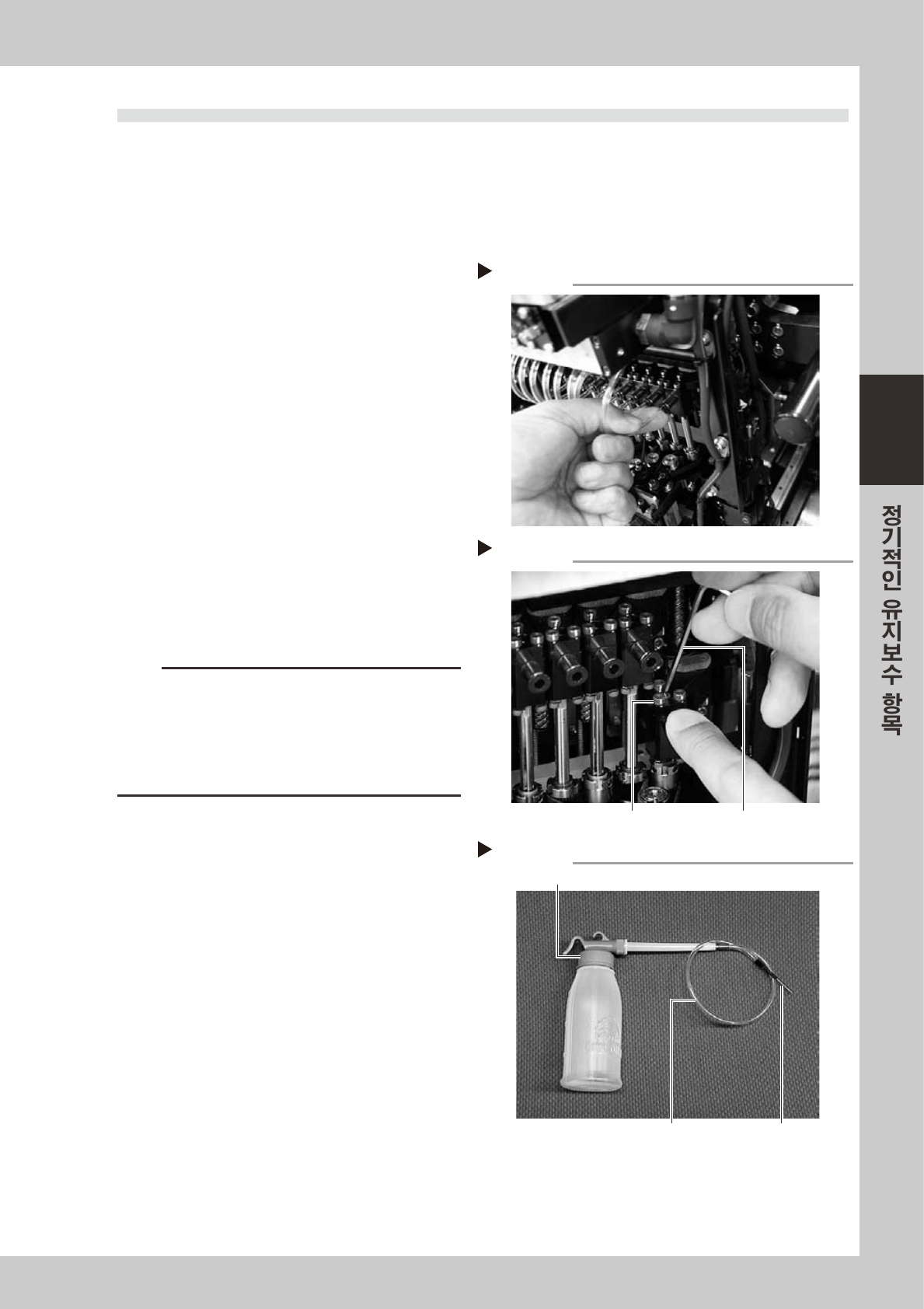

3.2 스플라인 샤프트안의 청소

•

급유

스플라인 샤프트의 에어경로안에 이물질이 부착되어 있거나 , 오염물질이 부착되어 흡 . 장착 에러 발생의 원

인이 되는 경우가 있습니다 . 통상 6 개월에 한 번 정도로 스플라인 샤프트 안을 청소하여 주 십시오 .

3.2.1 스플라인 샤프트안의 세척

모든 헤드로부터 노즐을 분리합니다 .

에어튜브를 분리합니다 .

각헤드의스플라인샤프트의상부에꽂혀있는

에어튜브를분리하여주십시오 .

57343-F1- 00

유지보수용 볼트를 빼냅니다 .

스플라인블록상부중앙에있는유지보수용볼트

를육각렌치로빼내어주십시오 .

57344-F1-0 0

클리닝 키트 (KHN-M8860-00X) 를

준비합니다 .

1. 클리닝키트의용기에IPA( 이소프로필알코

올 ) 를넣습니다 .( 다른용액은엄금 )

2. 세척할헤드의밑에 ,받침( 종이컵등 ) 을놓

습니다 .(Step6 에서IPA 를주입했을때밑으

로흘러나오기때문 )

57345-F1- 00

주의

YG300 에서사용하는클리닝키트 (KHN-M8860-00X) 는

YG300전용이므로 ,다른장비에서는사용할수없습니다 .

잘못해서다른장비에서사용하면스플라인과피스톤에조합

되어있는팩킹류의윤활용그리스를씻어내게되어 ,결과적

으로팩킹의마모로이어져중대한트러블을일으킬가능성

이있습니다 .

Step 2

에어튜브를 분리한다

유지보수용 볼트 분리

유지보수용 볼트 6각 렌치

Step 3

YG300전용 클리닝 키트

Step 4

녹색 캡

투명 튜브

노즐

3-24

스플라인 블록을 내립니다 .

스플라인블록을가장밑까지내립니다 .

57346-F1- 00

요점

작업을 간단하게 하려면 우측 그림과 같이 에어튜브 등을

사용하여 스플라인 블록을 고정합니다 . ( 참고 : 에어튜브

는 39mm)

스플라인 내부를 세척합니다 .

1. 스플라인블록의유지보수용구멍에클리닝키

트의노즐을꽂습니다 .노즐이닿는위치까지

넣어주십시오 .

2. IPA 를주입하고스플라인샤프트의에어경로

를세척합니다 .

57347-F1- 00

스플라인의 에어경로를 블로우합니다 .

에어건으로유지보수구멍 (Step3 에서볼트를빼

낸구멍 ) 으로에어경로를블로우해주십시오 .

작업을 반복합니다 .

스플라인샤프트로부터흘러내리는IPA 가깨끗해

질때까지Step6~Step7 의작업을반복하여주

십시오 .

유지보수용 볼트를 끼웁니다 .

Step3 과역순으로유지보수용볼트를끼워주십

시오 .

에어튜브와 노즐을 원상태로 부착합니

다 .

스플라인 블록 하강

Step 5

에어 튜브스플라인 블록

스플라인 내부 세척

Step 6

종이컵

노즐을 꽂음
