3-25 3 3 . 2 . 2 급 유 • 부압 상 태 의 확 인 스 플 라 인 샤 프 트 를 세 척 하 면 , 노 즐 의 부 착 , 급 유 , 나 아가 부 압 의 확 인 도 합 니 다 . 1 노 즐 을 분 리 합 니 다 . 2 버 핑 부 분 에 급 유 를 합 니 다 . I PA 세 척 에 의해 오일도 함 께 흘 러내리므 로 , 다 음 과 같 이 급유 합 니다 . 1.…
3-24
3
5
스플라인 블록을 내립니다 .
스플라인블록을가장밑까지내립니다 .
57346-F1- 00
n
요점
작업을 간단하게 하려면 우측 그림과 같이 에어튜브 등을
사용하여 스플라인 블록을 고정합니다 . ( 참고 : 에어튜브
는 39mm)
6
스플라인 내부를 세척합니다 .
1. 스플라인블록의유지보수용구멍에클리닝키
트의노즐을꽂습니다 .노즐이닿는위치까지
넣어주십시오 .
2. IPA 를주입하고스플라인샤프트의에어경로
를세척합니다 .
57347-F1- 00
7
스플라인의 에어경로를 블로우합니다 .
에어건으로유지보수구멍 (Step3 에서볼트를빼
낸구멍 ) 으로에어경로를블로우해주십시오 .
8
작업을 반복합니다 .
스플라인샤프트로부터흘러내리는IPA 가깨끗해
질때까지Step6~Step7 의작업을반복하여주
십시오 .
9
유지보수용 볼트를 끼웁니다 .
Step3 과역순으로유지보수용볼트를끼워주십
시오 .
0
에어튜브와 노즐을 원상태로 부착합니
다 .

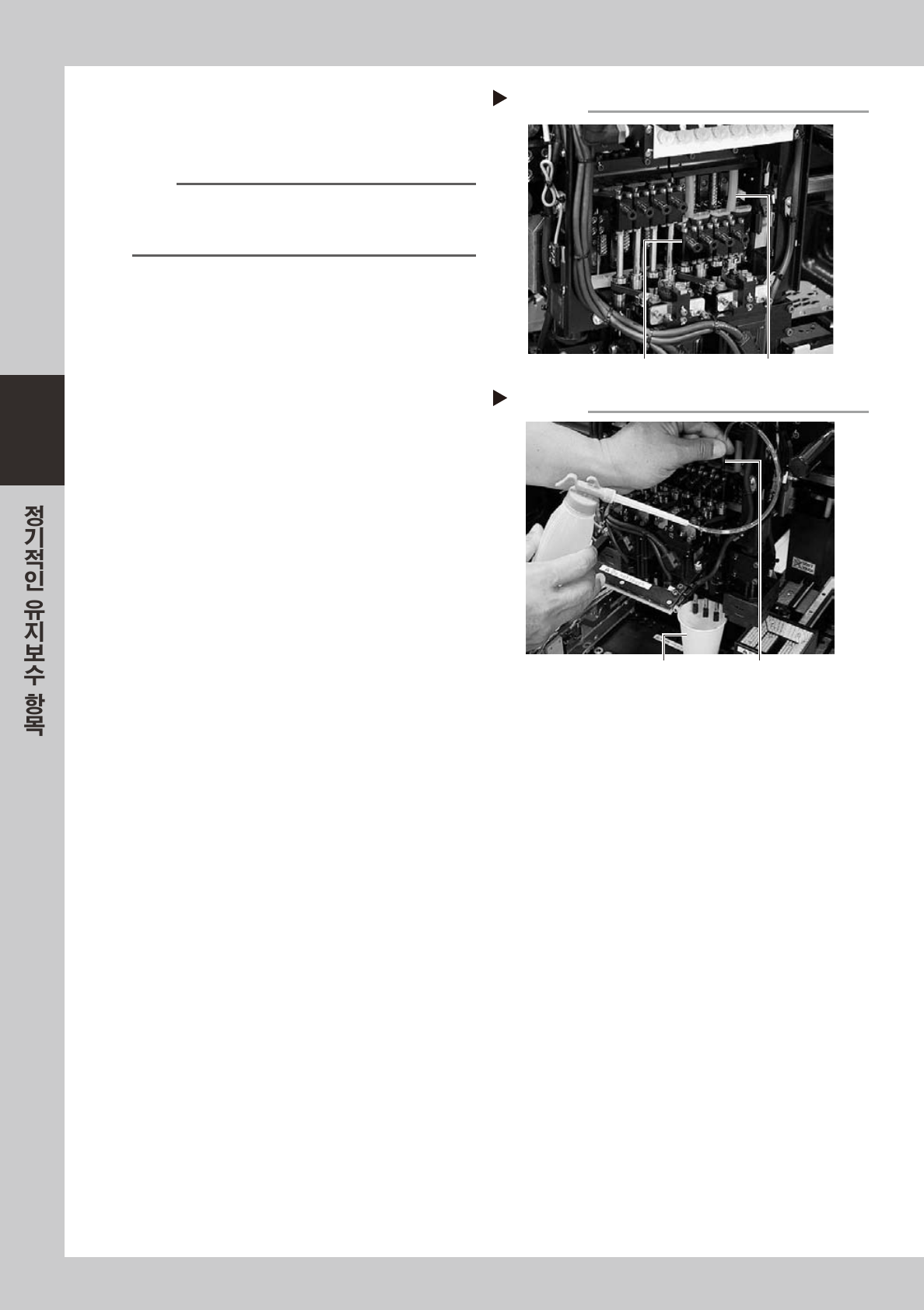

스플라인 블록 하강
Step 5
에어 튜브스플라인 블록
스플라인 내부 세척
Step 6
종이컵
노즐을 꽂음
3-25
3
3.2.2 급유
•
부압상태의 확인
스플라인 샤프트를 세척하면 , 노즐의 부착 , 급유 , 나아가 부압의 확인도 합니다 .
1
노즐을 분리합니다 .
2
버핑부분에 급유를 합니다 .
IPA 세척에의해오일도함께흘러내리므로 ,다음
과같이급유합니다 .
1. 터빈유（VG32）를넣은급유실린지（KV8-
M8870-00X）를준비하여주십시오 .
2. 노즐홀더와스플라인샤프트연결부의긴구멍
에한방울급유합니다 .( 각헤드에급유2
곳 )급유후노즐홀더를상하로수차례움직
여주십시오 .
57348-F1-00
3
남아있는 유분을 제거합니다 .
[ 장치 ]-[ 헤드 ]탭에서[ 블로우 ] 버튼을누르고
스플라인샤프트안을에어블로우합니다 .
n
요점
버핑에는 얇은 막이 생길 정도의 유분이 있으면 충분합니
다 .
4
유분의 제거상태를 확인합니다 .
임의로시판중인기름종이를사용하여에어블로
우를하고 ,노즐안의잔류기름의상태를확인하
여주십시오 .
57349-F1- 0 0
5
장착 후의 확인을 합니다 .
[ 장치 ]-「헤드」탭화면을열고 ,[ 진공 ]버튼을
눌러서부압을발생시키고 ,화면에표시되는「최
대값」수치를읽어주십시오 .기준이되는수치 ( 기
준치 ) 는 ,개방상태에서80 이하 ,밀폐상태에서
180 이상이면정상입니다 .
6
노즐을 원상태로 되돌립니다 .
노즐에유분이남아있지않은가를다시한번확
인하고나서헤드에되돌려주십시오 .
n
요점
스플라인 에어경로의 수치는 , 진공압을 이용한 수치입니다 . 에어원 , 환경에 따라 수치가 다소 다르므로 , 유지보수시에 참고
값으로 사용하여 주십시오 .

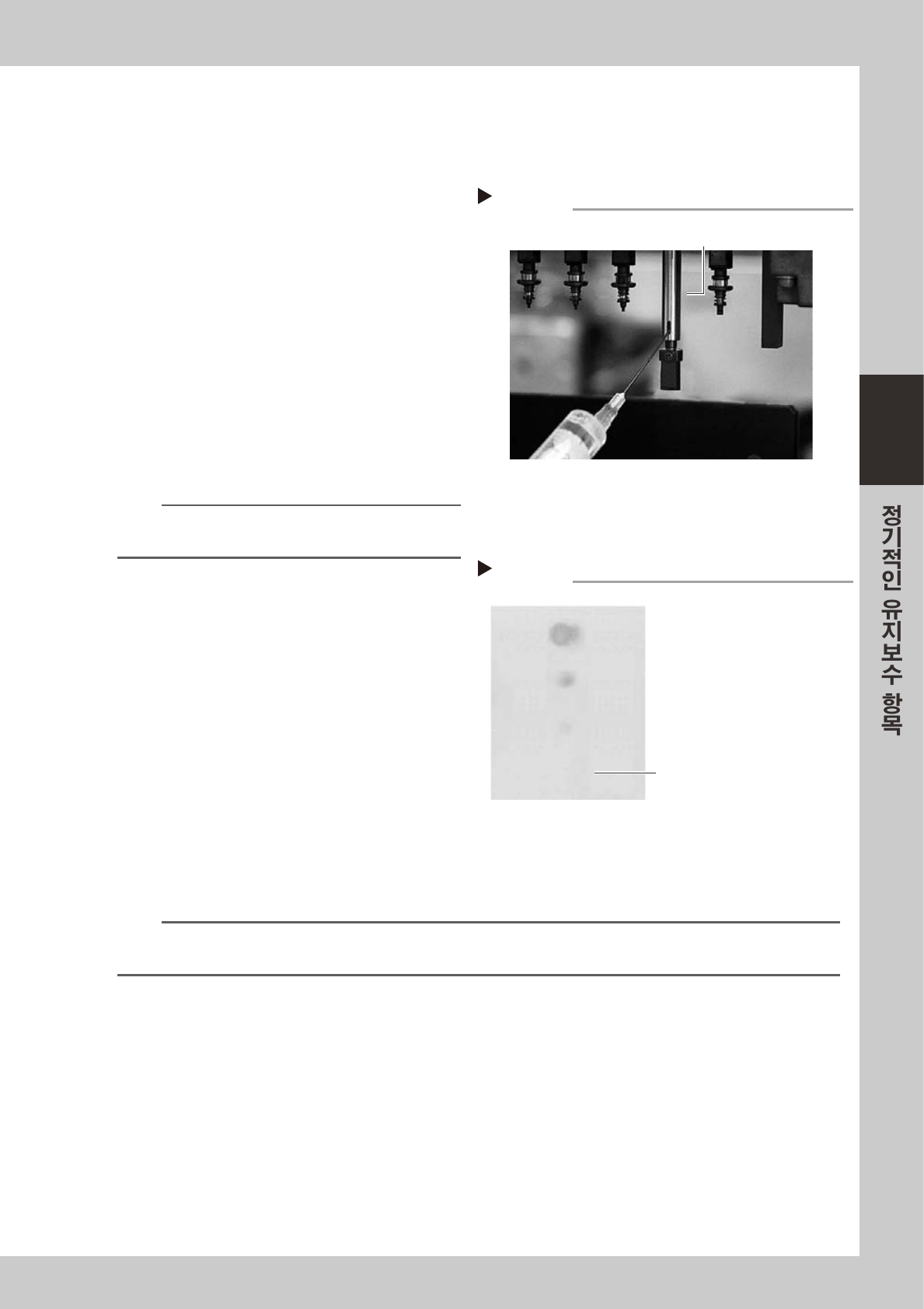

급유포인트
Step 2
노즐 홀더
버핑부
남은 유분 체크
Step 4
최종적으로 유분이 나오지 않으면
종료합니다.
기름종이
