4-1 4 1. 노 즐 판 스 프 링 교 환 e 1 비 상 정 지 버 튼 을 누 릅 니 다 . 작 업을 안 전하게 하 기 위해 , 반 드 시 장 비 를 비상 정지 상 태로 하 여 주 십 시오 . 2 노 즐 을 분 리 합 니 다 . 교환 할 판 스 프링 에 있는 노즐 을 손으 로 빼 내어 주 십시오 . 3 노 즐 판 스 프링 을 분 리 …
4-1
4
1. 노즐 판 스프링 교환
e
1
비상정지 버튼을 누릅니다 .
작업을안전하게하기위해 ,반드시장비를비상
정지상태로하여주십시오 .
2
노즐을 분리합니다 .
교환할판스프링에있는노즐을손으로빼내어주
십시오 .
3
노즐 판 스프링을 분리합니다 .
샤프트를뒤에서지탱하면서 ,십자정밀드라이버
로볼트를빼고 ,불량판스프링을노즐홀더에서
분리하여주십시오 .
57400-F1- 00
4
새 노즐 판 스프링을 부착합니다 .
샤프트를뒤에서지탱하면서 ,십자정밀드라이버
로판스프링부착나사를조여주십시오 . 이때
와셔부착도잊지않도록주의하여주십시오 .
57401-F1- 00
5
노즐을 장착합니다 .
6
조립상태를 확인합니다 .
1. 노즐판스프링과노즐사이에틈새가없는지
확인합니다 .
2. 노즐탈착을수차례반복하여 ,느슨한곳이
없는지확인합니다 .(2 장2. 노즐판스프링확
인참조 )

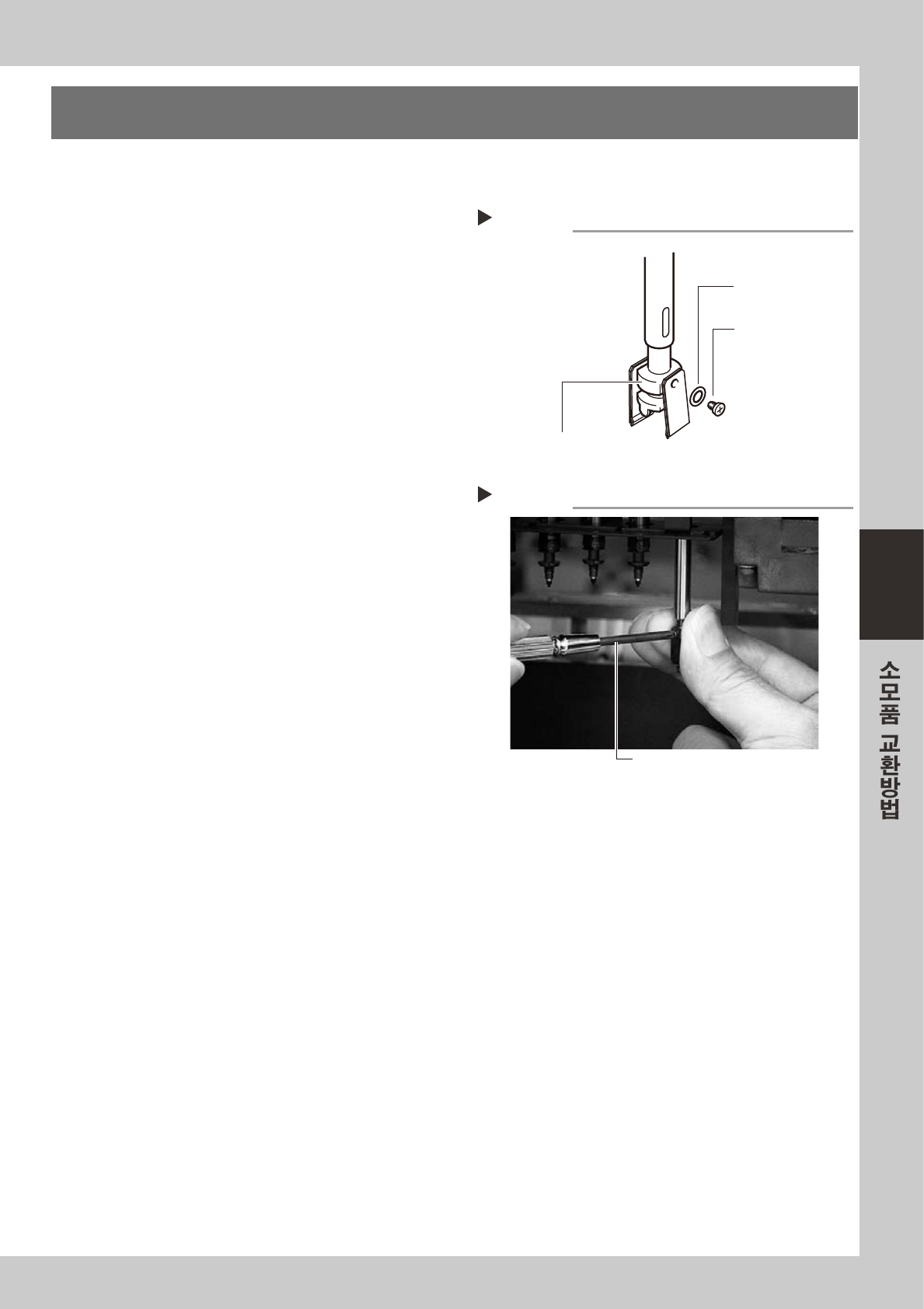

노즐 판 스프링의 분리
Step 3
노즐 판 스프링
고정용 와셔
노즐홀더
노즐 판 스프링
고정용 나사
Step 4
십자 정밀 드라이버
노즐 판 스프링의 부착
4-2
4
2. 에어 조인트 교환
e
1
비상정지 버튼을 누릅니다 .
작업을안전하게하기위해 ,반드시장비를비상
정지상태로하여주십시오 .
2
에어 조인트를 분리합니다 .
8mm정도의크기의육각렌치로피더플레이트의
밑에서에어조인트를위로밀어올립니다 .
57402-F1- 00
c
주의
에어호스에손상이가지않도록주의하여주십시오 .
3
에어 조인트를 조립합니다 .
새에어조인트를마크가정면을향하게해서위에
서눌러넣어주십시오 .
57403-F1- 00
c
주의
•
방향을맞추지않고부착하면에어호스안에이물질이
들어갈가능성이있으므로주의하여주십시오 .
•
플레이트면보다낮아질때까지확실히눌러주십시오 .
시간이지나면다소올라오므로 ,다시눌러넣어주십시
오 .
4
동작을 확인합니다 .
1. 피더를세팅합니다 .
2. [ 장치 ] 버튼을누르고「피더」탭을열어ON/
OFF동작을합니다 .

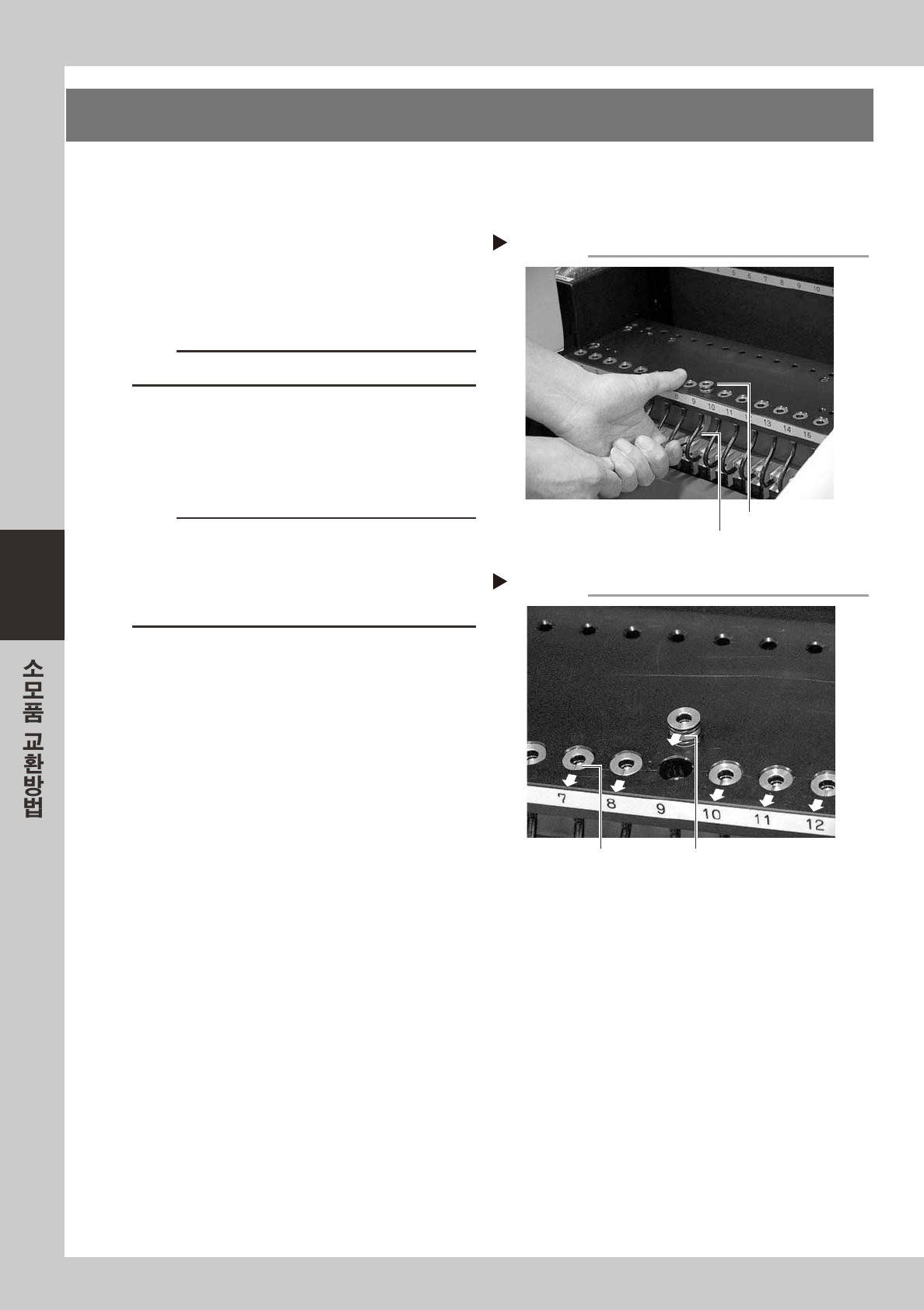

에어 조인트 분리
Step 2
에어조인트
6각 렌치
에어 조인트 조립
Step 3
마크 방향 마크
