4-3 4 3 . 이 젝 터 밸 브 교 환 1 공 급 에 어 와 장 비 전 원 을 O F F 합 니 다 . 장 비  좌 측 아 래  패널내 의의  에 어  공 급 /  배출  스 위 치를  우 측으 로  회 전시 켜  에 어  공 급 을  중지하고 ,  어플 리 케이 션 ( V G O S ) 을  종료한 후 ,  장 비  전 원  스 위치를  O F F 합 니다…

4-2

2. 에어 조인트 교환

비상정지 버튼을 누릅니다 .

작업을안전하게하기위해 ,반드시장비를비상

정지상태로하여주십시오 .

에어 조인트를 분리합니다 .

8mm정도의크기의육각렌치로피더플레이트의

밑에서에어조인트를위로밀어올립니다 .

57402-F1- 00

주의

에어호스에손상이가지않도록주의하여주십시오 .

에어 조인트를 조립합니다 .

새에어조인트를마크가정면을향하게해서위에

서눌러넣어주십시오 .

57403-F1- 00

주의

•

방향을맞추지않고부착하면에어호스안에이물질이



 들어갈가능성이있으므로주의하여주십시오 .

•

플레이트면보다낮아질때까지확실히눌러주십시오 .



 시간이지나면다소올라오므로 ,다시눌러넣어주십시

 오 .

동작을 확인합니다 .

1. 피더를세팅합니다 .

2. [ 장치 ] 버튼을누르고「피더」탭을열어ON/

OFF동작을합니다 .

에어 조인트 분리

Step 2

에어조인트

6각 렌치

에어 조인트 조립

Step 3

마크 방향 마크

4-3

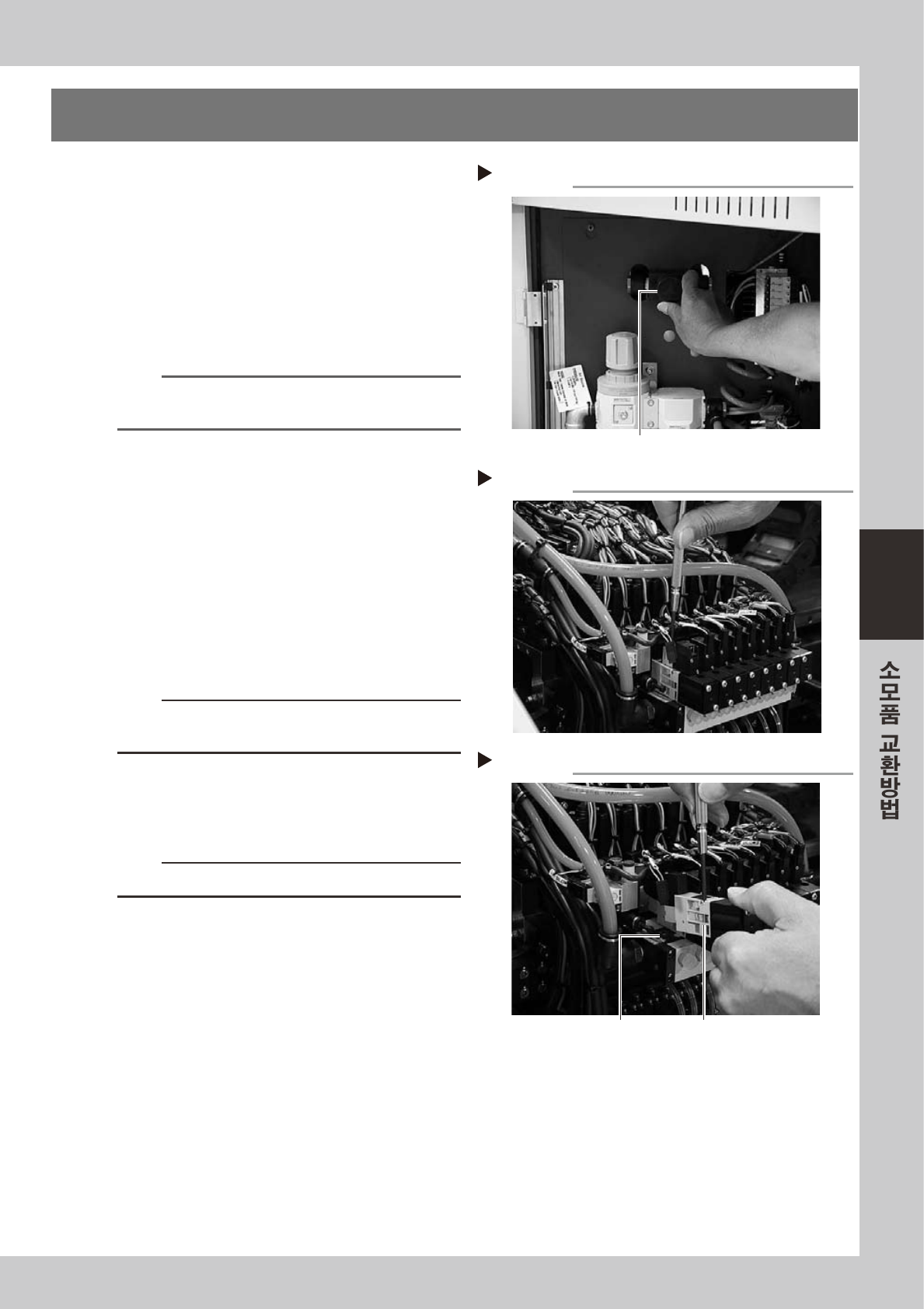

3. 이젝터 밸브 교환

공급 에어와 장비 전원을 OFF 합니다 .

장비좌측아래패널내의의에어공급 /배출스위

치를우측으로회전시켜에어공급을중지하고 ,

어플리케이션 (VGOS) 을종료한후 ,장비전원스

위치를OFF 합니다 .

57404 -F1-00

블로우 밸브의 컨넥터를 분리합니다 .

교환하고싶은이젝터밸브의앞에부착되어있는

블로우밸브의컨넥터를분리하여주십시오 .

참고

이젝터 밸브를 교환하기 위해서는 , 우선 블로우 밸브를 분

리할 필요가 있습니다 .

블로우 밸브를 분리합니다 .

십자정밀드라이버로블로우밸브의고정나사2 개

를풀고 ,블로우밸브를분리하여주십시오 .블로

우밸브를분리하면 ,이젝터밸브의고정나사가보

입니다 .

57405-F1- 00

이젝터 밸브를 분리합니다 .

십자정밀드라이버로블로우밸브의고정나사2 개

를풀고 ,이젝터밸브를분리하여주십시오 .

57406 -F1- 00

주의

이젝터밸브의뒤쪽개스킷을떨어뜨리지않도록주의하여주

십시오 .

새로운 이젝터 밸브를 부착합니다 .

십자정밀드라이버로새로운이젝터밸브의고정

나사2 개를조여서 ,고정시켜주십시오 .

주의

개스킷부착을잊지않고 ,앞뒤 ,끼임에주의하여주십시오 .

상기와 역순으로 밸브 유니트를 원상태

로 부착합니다 .

에어호스와컨넥터도원상태로접속시켜주십시

오 .

동작을 확인합니다 .

밸브유니트를원상태로부착하면 ,공급에어와장

비의전원을넣고 ,3 장「3.2.2급유부압상태의

확인」의Step5 와같은방법으로부압을발생시

켜 ,이상한수치가나오지않는가를확인하여주

십시오 .

Step 1

공급에어 중지

에어 공급/배출 스위치

Step 3

블로우 밸브의 컨넥터 분리

Step 4

이젝터 밸브 분리

이젝터 밸브개스킷

4-4

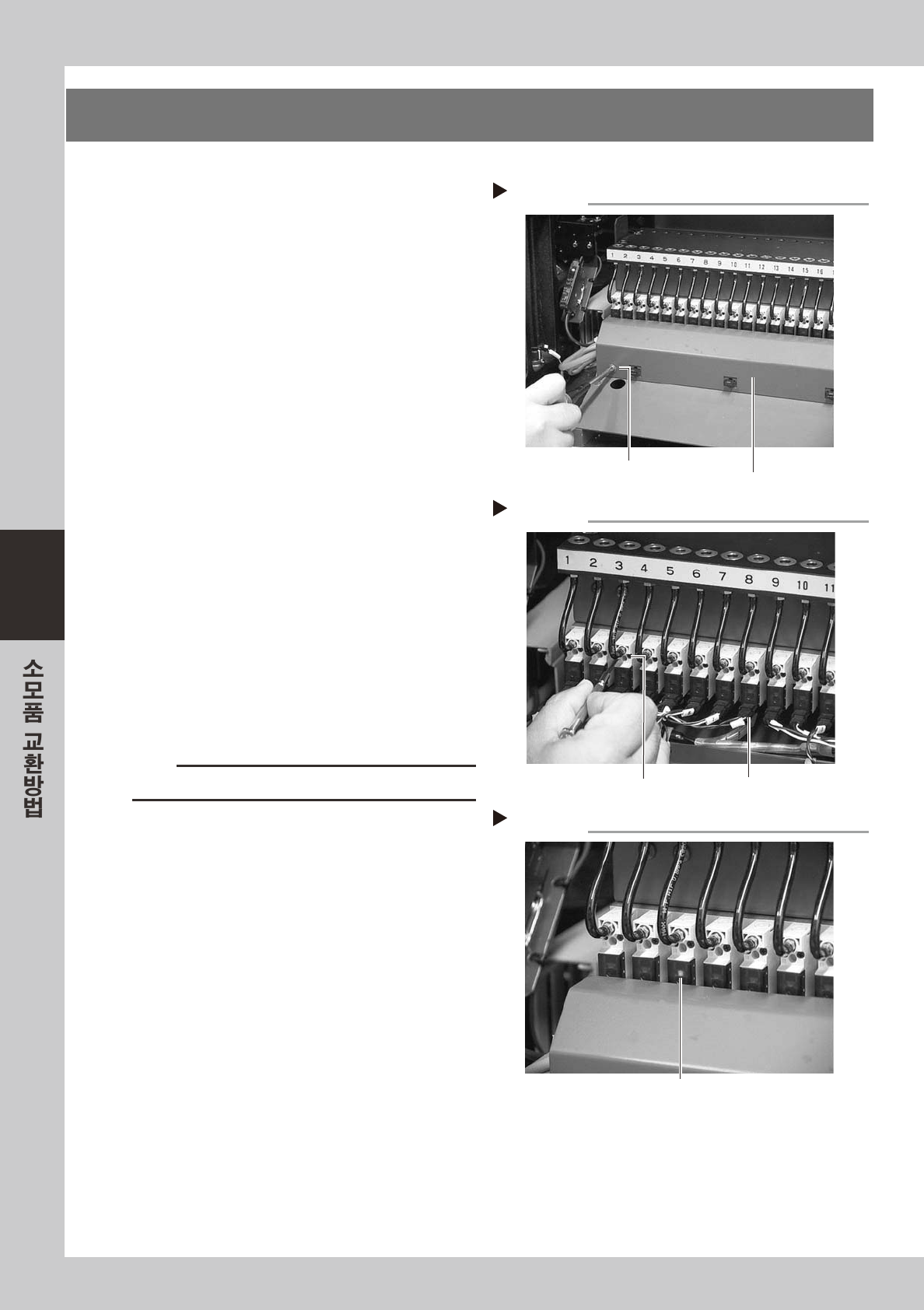

4. 피더 밸브 교환

장비의 전원을 OFF 합니다 .

어플리케이션 (VGOS) 을종료하고 ,전원스위치

를좌측으로돌려서장비전원을OFF 하여주십

시오 .

공급에어를 중지합니다 .

장비좌측아래패널내의「에어공급 / 배출」스위치

를오른쪽으로돌려서에어공급을중단시켜주십

시오 .

하네스 커버를 분리합니다 .

십자드라이버를사용해서하네스커버고정볼트

를풀어주십시오 .

57407-F1- 00

피더 밸브를 분리합니다 .

1. 교환할밸브의컨넥터를분리합니다 .

2. 정밀드라이버를사용하여밸브를분리합니

다 .

57408-F1-0 0

에어 호스를 빼냅니다 .

교환할밸브의에어호스를잘라서빼주십시오 .

( 새에어호스는피터밸브키트에동봉되어있습

니다 .)

밸브와 커버를 조립합니다 .

Step3,4 의역순으로밸브와커버를조립하여주

십시오 .

주의

개스킷의미부착 ,앞뒤 ,끼임등에주의하여주십시오 .

에어 호스를 끼웁니다 .

새에어호스를새밸브에끼워주십시오 .

동작을 확인합니다 .

1. 장비에에어를공급하고 ,장비를기동합니다 .

2. 피더를세팅합니다 .

3. [ 장치 ] 버튼을누르고「피더」탭을열어ON/

OFF동작을해서 ,LED 램프점등과피더동

작을확인하여주십시오 .

57409-F1-00

하네스 커버 분리

Step 3

하네스 커버

양쪽의

볼트를 빼냄

피더 밸브 분리

Step 4

밸브 컨넥터

볼트 2개를 빼냄

피더 밸브 동작확인

Step 8

LED 램프
