4-5
4
5. 블로우 스테이션 필터 교환
아래에블로우스테이션필터의교환방법을설명합니다 .
블로우스테이션필터 ( 소 ) 는 ,각테이블의블로우스테이션아래에배치되어있습니다 .
블로우스테이션필터 ( 대 ) 는 ,본체전면좌측과대각의후면우측의커버내2 곳에수납되어있습니다 .
■ 블로우 스테이션 필터 ( 소 )
블로우 스테이션
블로우 스테이션
필터 유니트
(블로우 스테이션
필터 (소))
블로우 스테이션 밸브
57410 -F1- 00
1
결속밴드를 자릅니다 .
필터유니트를고정하고있는결속밴드를잘라주
십시오 .
57411-F1- 00
2
에어호스를 빼냅니다 .
밸브측의에어호스를분리하여주십시오 .
3
필터 커버를 분리합니다 .
필터캡을90°돌려서필터커버부분을벗겨냅니
다 .
57412-F1- 00
4
필터를 교환합니다 .
더러워진필터를새것으로교환하여주십시오 .
57413-F1- 00
5
필터를 끼웁니다 .
분리한역순으로필터를끼워주십시오 .
결속밴드 자르기
Step 1
필터 커버 분리
Step 3
필터 커버
필터 교환
Step 4
필터
4-6
4

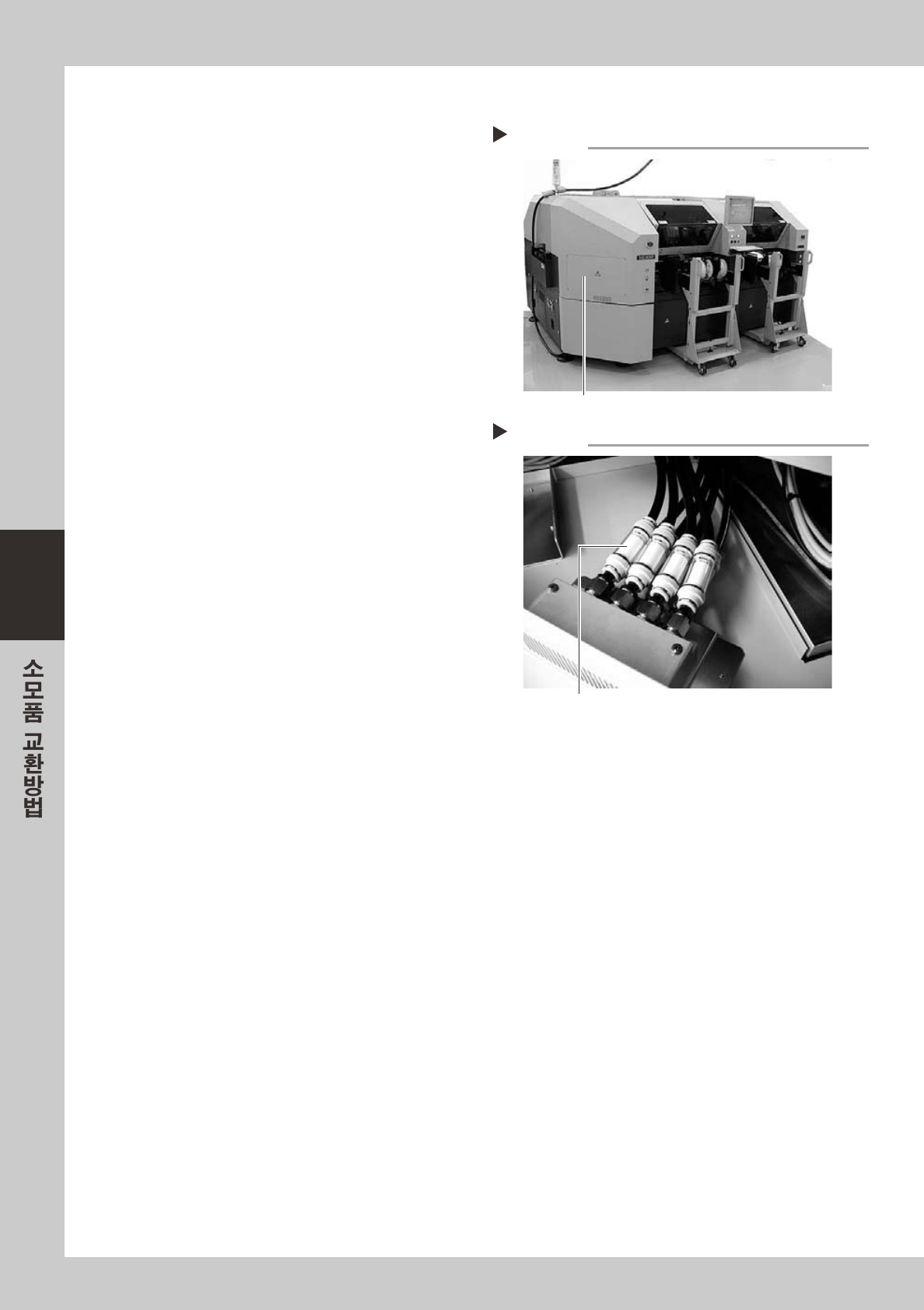

■ 블로우 스테이션 필터 ( 대 )
1
커버를 분리합니다 .
커버를고정하고있는나사 (4 개 ) 를분리해서커
버를떼어냅니다 .
57414-F1-00
2
필터를 교환합니다 .
앞의「블로우스테이션필터 ( 소 )」의Step2~5
와같은순서로필터를교환하여주십시오 .
57415-F1- 00
3
커버를 부착합니다 .
커버를나사 (4 개 ) 로고정시켜주십시오 .
커버 분리
Step 1
커버
필터 교환
Step 2
블로우 스테이션 필터(대)
